这套结构围绕金属轴与套筒类零件的过盈热装配场景搭建,日常车间里大扭矩传递的传动轴、重载轮毂配合、精密主轴衬套安装都离不开这类连接形式,区别于键连接、销连接,热缩配合依靠接触面的径向抱紧力传递载荷,没有额外开孔削弱轴段强度,也不存在紧固件松动的隐患,在高速回转、交变载荷工况下可靠性表现十分突出。做结构设计时首先要敲定配合段的核心参数,轴头和套筒的配合长度不能过短,否则接触面总摩擦力矩不足以覆盖工作载荷,容易出现相对滑移;配合长度也不宜盲目加长,过长的配合面会大幅提升装配难度,热装时套筒降温收缩的过程中很容易出现中途卡滞,一旦零件温度降到临界值以下,轴和套筒抱死在半装配位置,只能报废返工。过盈量的选取是整个设计的核心环节,过盈量偏小,

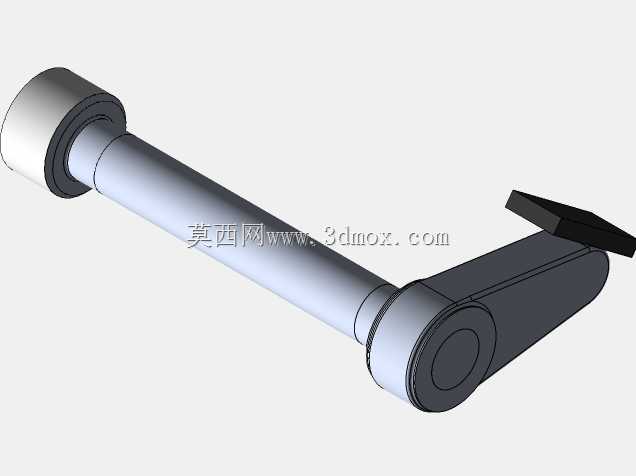

满载工况下接触面压应力不足,扭矩传递时会发生打滑磨损;过盈量过大,套筒内壁的周向拉应力会超过材料屈服极限,装配后直接出现胀裂失效,同时轴段表面会被过大的径向压应力压溃,长期运行后产生塑性变形导致配合松动。建模阶段先把回转主体的几何特征梳理清楚,长轴两端预留装配导向倒角,套筒端部加工出导入锥面,热装作业时将套筒加热到指定温度,内孔受热膨胀后顺利套入轴的指定工位,自然冷却过程中套筒收缩,在整个配合圆柱面上形成均匀的径向压紧力。结构里附带的摆臂构件和端部压盖,用来模拟实际工装里的限位约束,压盖贴合套筒端面,既可以限定套筒的轴向装配位置,也能承受轴系运转时产生的少量轴向窜动力,摆臂的铰接孔位和轴端的安装座对应,
模拟外设负载对配合面施加的弯扭组合载荷。仿真分析环节先定义两个零件的材料属性,输入弹性模量、泊松比、屈服强度这些基础参数,设置接触面的摩擦系数,钢件之间干装配的摩擦系数通常取0.1到0.15,如果配合面涂有润滑减摩涂层要对应调低数值。第一步先计算常温下的初始过盈接触状态,查看整个配合面上的接触压力分布,正常设计下接触压力应当沿配合长度均匀分布,两端边缘位置因为应力集中会出现小幅压力峰值,只要峰值不超过材料许用应力就属于合理范围。第二步施加工况载荷,给轴端输入额定工作扭矩,同时在摆臂位置施加径向工作载荷,验算接触面的最大剪切应力是否小于摩擦面所能提供的抗滑阻力,保留足够的安全系数,避免冲击载荷下出现相对转动。还要校核套筒的周向拉应力,
厚壁圆筒受内压的理论公式可以先做手算预估,再和仿真结果对标,若拉应力接近材料屈服值,就要适当降低过盈量,或者改用强度更高的合金材料,也可以在套筒外壁增设加强环来约束胀形变形。安装边界方面,轴的两个支撑轴颈要和外部轴承位同轴,同轴度公差控制在IT7级以内,避免热装完成后轴系回转出现跳动超差;配合面的表面粗糙度不能太高,粗糙度过大会导致实际有效接触面积减小,微观峰点被压平后实际过盈量出现损失,一般轴面取Ra1.6、孔面取Ra3.2最为合适。热装作业时要严格控制加热温度,既要保证内孔膨胀量大于装配间隙,又不能超过材料的回火温度,防止零件热处理硬度下降,装配前要把配合面的油污、铁屑清理干净,均匀涂抹耐高温装配油,既能减小插入阻力,也能避免冷却过程中接触面产生锈蚀咬合。整个结构把几何建模、接触设置、载荷施加、结果校核的完整流程串联起来,结构工程师可以直接参照这套逻辑调整自身产品的配合参数,不用反复做物理装配试验,在设计阶段就能预判热缩连接的承载能力和失效风险,大幅缩短传动部件的开发周期。
