SolidWorks仿真局部网格控制教学演示件

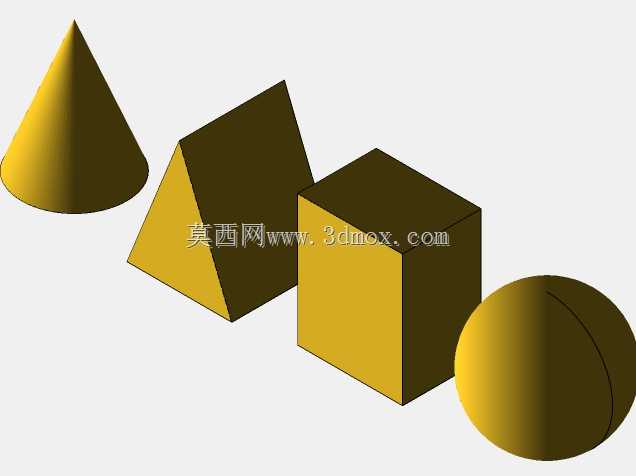

　　这套演示几何件的搭建初衷，是给刚接触结构仿真前处理的工程师理清局部网格管控的实操逻辑，没有复杂的装配约束，也不需要额外定义运动副，四个基础几何体分别对应仿真流程里最常遇到的四类网格控制对象：圆锥的尖顶对应顶点级网格尺寸约束，三棱柱的棱边对应边线网格种子布置，立方体的六个平整面对应面域网格密度管控，球体的完整曲面则对应实体全域网格与局部加密的过渡匹配。

　　实际工程仿真里很少会对整个模型统一划极细网格，拿通讯终端类产品的结构校核场景举例，整机跌落仿真中，只有螺丝柱、卡扣配合位、PCB板焊盘周边是应力集中的高风险区域，外壳大面、装饰件这些应力水平极低的区域如果也用和风险位一致的细网格，整体节点数会翻三到五倍，普通工作站解算一次动辄要数小时，调试迭代效率极低。这套演示件就是把四类最常用的局部控制场景单独拎出来，不用在复杂整机模型里反复试错，新手可以直接在简单几何上直观看到不同控制等级下网格的形态差异。

　　从建模思路上看，四个几何体的尺寸比例刻意做了对齐：圆锥底面直径、三棱柱的端面边长、立方体的棱边长度、球体的直径全部取相同基准值，摆放时沿水平方向等距排布，没有互相干涉，也不需要添加配合关系，打开文件后可以直接进入仿真模块，不用额外排查几何错误。顶点控制的操作逻辑是选中圆锥尖点，单独指定该点附近的单元尺寸，软件会自动以该点为中心做网格密度渐变，避免尖点位置出现单元畸变；边线控制是选中三棱柱的承载棱边，沿边线布置固定数量的网格种子，棱边两端的种子尺寸可以单独设置，适配棱边两端连接不同刚度零件的工况；面控制是选中立方体的指定受力面，将该面的单元尺寸设置为全域尺寸的几分之一，面边缘的网格会自动和相邻面的粗网格做平滑过渡，不会出现单元尺寸突变导致的计算应力伪影；实体控制则是针对球体整个实体指定网格精度，适合用来对比不同全域网格密度下的计算结果偏差。

　　安装边界与使用场景上，这套几何不需要对接任何实际加工件，所有几何体的底面默认对齐同一基准平面，仿真前可以直接给底面添加固定约束，在不同几何体的顶面、锥面、球面施加相同大小的集中力或者均布压力，对比开启局部网格控制和统一粗网格两种设置下的应力结果差值。很多新手仿真时容易出现应力结果异常偏大、网格穿透、单元负体积的报错，根源往往就是局部高应力区的网格尺寸没有针对性加密，要么全域网格太粗漏掉了应力峰值，要么加密区和周边粗网格的过渡比例设置过大，单元长宽比超出求解器允许阈值。通过这套基础几何反复练习不同控制层级的参数设置，可以快速建立网格密度和计算精度、解算效率之间的量化认知：比如顶点加密的影响范围通常设置为目标单元尺寸的3到5倍，边线网格的种子间距偏差不要超过相邻面单元尺寸的2倍，面域加密的过渡比控制在1.5到2之间，既能保证应力集中区的计算结果收敛，也不会过度增加整体计算量。

　　这套演示逻辑同样适用于通讯设备的其他仿真场景：比如天线支架的静强度校核，只需要在支架和机身连接的安装孔位做边线加密，支架主体的钣金大面用粗网格即可；连接器插拔力仿真里，接触弹片的配合面需要做面域网格加密，塑胶基座部分用默认网格就足够得到准确的插拔力曲线。不需要复杂的几何特征，四个基础形体就覆盖了前处理里90%以上的局部网格控制操作场景，练习时可以逐个给不同几何添加对应控制选项，每调整一次参数就重新生成网格，观察单元数量、单元质量、解算耗时的变化，很快就能掌握不同工况下网格参数的匹配规律，避免在实际项目模型里因为网格设置不合理反复返工。
