Solidworks仿真网格划分演示实体

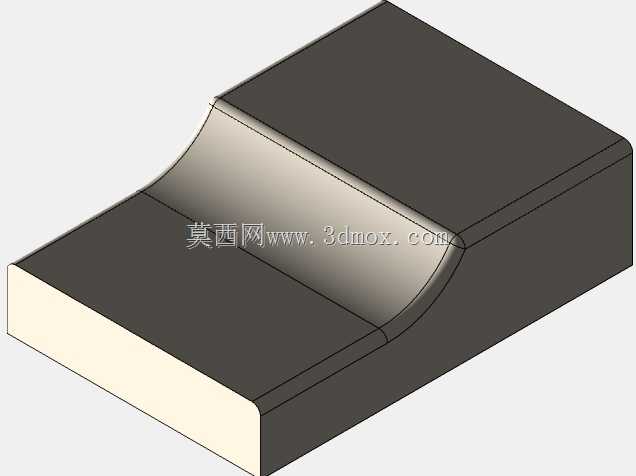

　　该实体结构主要用于有限元仿真前处理阶段的网格控制演示，整体采用阶梯块体加过渡曲面的几何形式，能够在同一模型中同时呈现规则平面、直角边界、圆弧过渡和厚度变化区域。对于刚接触结构仿真的工程师而言，这类几何体比复杂装配体更容易观察网格在不同特征附近的生成行为，也便于对比标准网格、曲率网格以及局部网格控制之间的差异。

　　从实际使用场景看，模型可作为静态力学研究中的教学试件。块体下部为较厚的承载区域，上部为延伸平台，中间通过光滑曲面连接，受力后应力会在过渡段附近发生明显变化。若在端部或平台区域施加约束与载荷，规则区域的单元分布通常较均匀，而曲面附近会因曲率识别产生更密集的单元。通过设置三个静态研究，可以分别验证全局网格尺寸、局部细化尺寸以及曲率控制参数对节点数量、单元质量和应力结果的影响。

　　设计思路上，该几何体没有加入细小孔、倒角阵列或装配接口，目的是减少无关特征对网格演示的干扰。大平面便于检查单元纵横比，直角边便于观察单元沿边界的排列，过渡曲面则用于检验软件对曲率的捕捉能力。下部浅色区域与上部深色区域在视觉上区分了实体的不同方位，也能帮助使用者在剖切和结果查看时快速判断载荷传递路径。

　　外形边界方面，模型保持长方体外包络，底面平整，可直接作为固定约束面；两侧立面规则，适合施加位移边界或对称条件；顶部平台面积较大，可用于施加集中力、均布压力或远程载荷。中间过渡曲面不是单纯装饰特征，而是应力集中与网格密度变化的关键区域。若网格过粗，曲面形状可能被单元折线近似，峰值应力容易失真；若全局尺寸过小，虽然过渡区精度提高，但规则区域会产生大量不必要单元，增加求解时间。

　　在工程建模流程中，这类试件适合用于确认网格策略。先以较粗全局尺寸完成首轮静态分析，观察位移与应力分布趋势；再针对过渡曲面、边线和高应力区建立局部网格控制；最后通过曲率网格保证圆弧段具有足够单元层数。对比三种研究结果时，不应只关注应力数值是否变化，还应检查单元是否扭曲、接触面是否穿透、边界条件是否被错误传递，以及细化后结果是否趋于稳定。

　　该结构也可用于说明几何简化与仿真精度之间的关系。对于设备支架、连接板、通讯终端外壳支撑件等类似零件，外形中常同时存在平直安装面和曲面过渡段。若直接对完整产品划分网格，细小特征会大幅增加前处理难度；而借助这类规则试件先确定网格规则，再回到实际产品中应用，可以更高效地控制计算规模。

　　安装边界处理时，平整底面可模拟支撑台、夹具贴合面或螺钉连接区域；若需要更接近真实装配，可在底面分割出局部约束面，避免整面固定造成刚度过大。顶部平台施加载荷时，应优先将力作用在分割区域或建立刚性分布约束，减少单点加载引起的局部奇异。曲面过渡区则建议保留，不宜在未评估应力的情况下简单删除，因为该区域往往是判断网格收敛性的核心位置。

　　整体而言，该模型的价值不在复杂制造结构本身，而在于提供一个特征清晰、边界明确、结果易判读的仿真验证对象。通过它可以练习网格尺寸定义、局部细化、曲率捕捉、研究复制与结果对比，帮助结构设计人员在处理通讯工具类零部件及一般机械支撑件时，建立更稳定的有限元前处理习惯。
