法兰零件跌落碰撞仿真分析模型

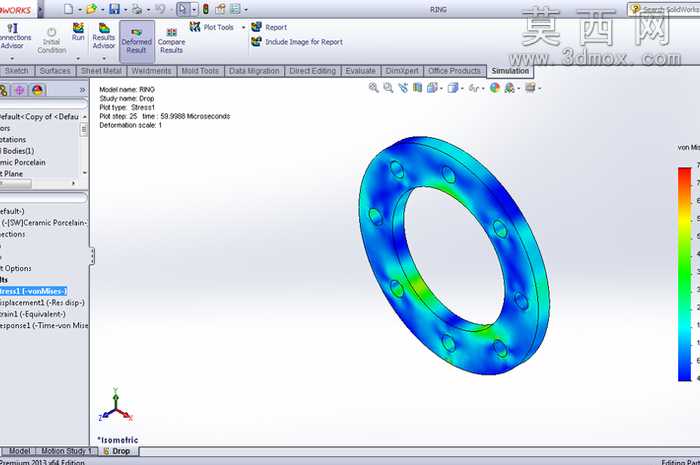

本作品针对带安装孔的环形法兰类零件开展跌落碰撞场景的仿真分析，依托三维建模环境完成零件的参数化几何构建，首先根据法兰的实际尺寸绘制环形基体轮廓，沿圆周方向均匀排布多个安装通孔，还原零件的真实结构特征，建模过程中对零件的倒角、孔位边缘等细节特征做了合理简化，在保证仿真精度的前提下降低网格划分的复杂度，提升后续仿真计算的效率。仿真设置阶段，首先为零件赋予对应金属材质的物理属性，定义密度、弹性模量、泊松比、屈服强度等关键力学参数，还原真实金属法兰的材料特性；随后设定跌落碰撞的边界条件，模拟零件从指定高度自由下落撞击刚性平面的工况，定义接触类型、重力加速度、初始速度等仿真参数，采用瞬态动力学求解器开展计算，捕捉碰撞瞬间的动态响应过程。后处理阶段通过云图可视化呈现零件在碰撞过程中的应力分布状态，不同颜色梯度对应不同的应力数值区间，可直观观测到碰撞接触区域、孔位周边的应力集中情况，同时可提取碰撞过程中的位移、变形、加速度等数据曲线，为评估法兰零件在跌落工况下的结构强度、抗冲击性能提供量化参考。整个仿真流程完整覆盖几何建模、材料定义、工况设置、求解计算、结果后处理全环节，模型参数设置贴合实际工程场景，仿真结果可用于指导法兰类零件的结构优化设计，验证产品在意外跌落场景下的可靠性，提前预判结构失效风险，减少物理试验的成本与周期，为五金类零件的抗冲击设计提供可靠的仿真参考依据。
