工业接线端子控制盒壳体结构

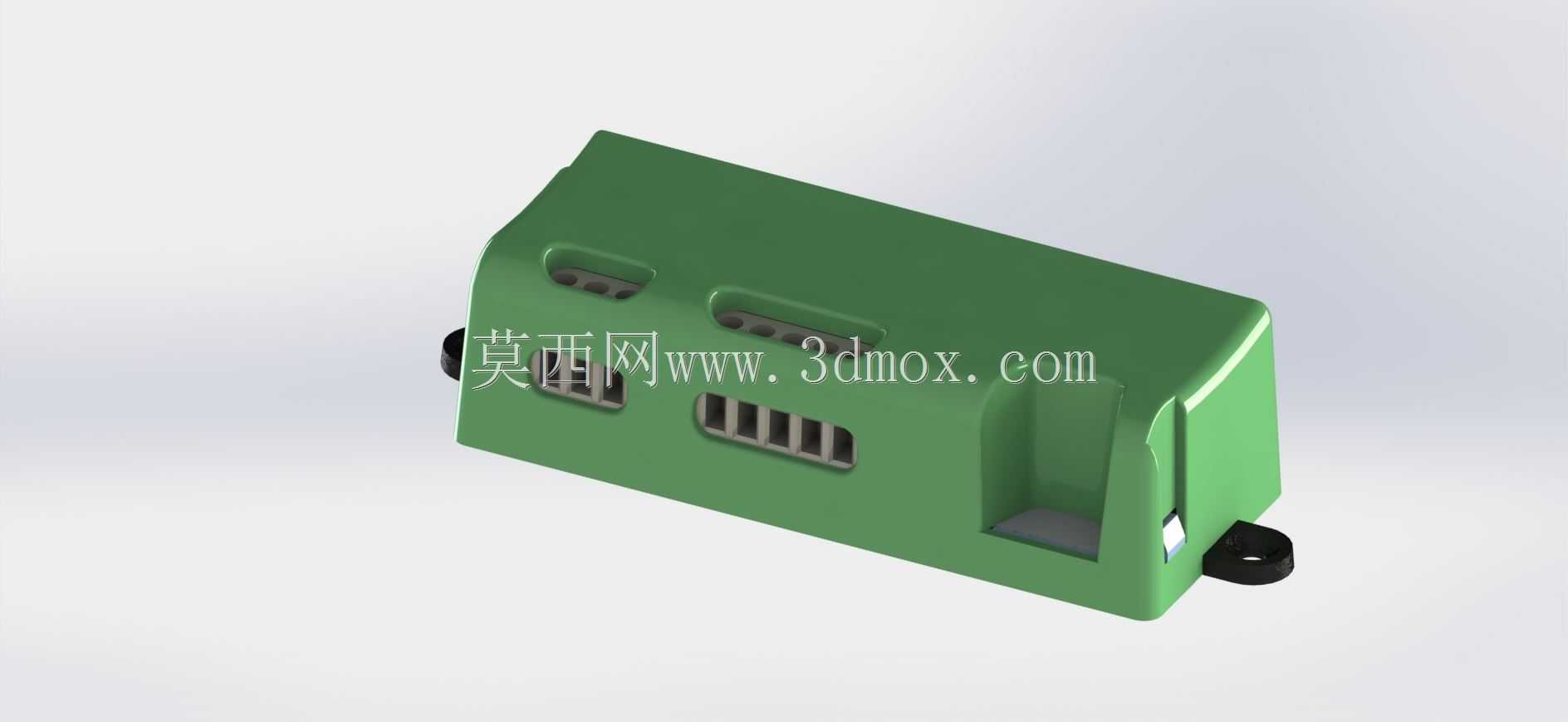

　　这款绿色壳体类零件面向工控柜内端子转接、小型信号分配以及现场分布式接线场景，结构设计围绕电气安装空间、走线开口、固定方式和外壳防护几个核心需求展开。壳体整体采用近似长方体的盒式造型，边角做了过渡处理，既减少注塑成型时的应力集中，也能在装配和检修过程中降低锐边划伤线缆与操作人员的风险。端部延伸出带孔安装耳，用于通过螺钉将整个控制盒固定在导轨旁、安装板或设备内壁上；安装耳与主体之间保留加强过渡，避免单点锁紧时出现根部断裂。

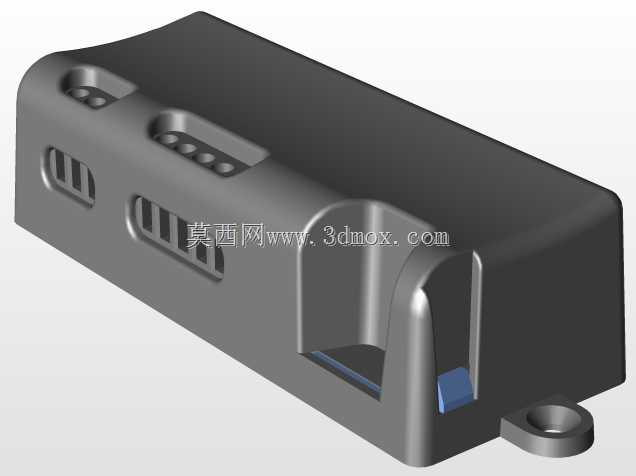

　　从外观开口可以看出，壳体正面和侧面布置了多组不同宽度的槽口与窗口。窄长槽适合多芯端子排的接线端外露，较宽窗口则为插拔接口、拨码区域或模块观察位预留空间。开口位置并非简单在平面上切孔，而是结合内部端子排布、外部插头插拔方向和手指操作空间进行取舍：常用接口朝向检修侧，隐蔽走线从侧部或背部进入，使柜内布线能够沿线槽顺直接入，减少导线急弯。对于需要频繁插拔的端口，开口边缘保留了足够壁厚，既形成接口定位边界，也能在插头晃动时分散受力，防止壳体局部开裂。

　　壳体一侧设置内凹区域，可作为标签位、指示灯观察区或小模块嵌装位。该凹陷结构使标识面低于外壳外缘，在设备搬运、柜门开合以及线束拖拽时，标签或透明视窗不易被直接摩擦。盒体侧壁的厚薄变化遵循塑料件成型逻辑，外观面保持连续，安装耳、开口边框和侧壁交接处通过圆角与加强形态提升刚性；若投入批量生产，这类结构适合采用注塑工艺，建模时需要进一步核对拔模方向、分型线、顶出位置以及筋位厚度，避免表面缩痕和装配干涉。

　　在三维结构处理上，外壳不是单纯的封闭实体，而是兼顾内部容纳与外部装配的功能件。主体内腔需要为端子台、接线螺钉、导线弯曲半径和小型电路板预留余量；外壁开口则决定了连接器或端子的可达性。设计时应先锁定安装基准：以底部贴合面作为Z向支撑，以安装耳孔中心确定固定跨距，再根据柜内可用空间反推盒体长度、宽度和高度。端部固定孔周围要有平整贴合面，孔边距离外壁和侧壁不能过近，否则螺钉压紧时容易产生白痕或裂纹。

　　实际选型时，这类控制盒常用于自动化设备侧边接线、传感器信号汇总、小型继电器或端子模块容纳等位置。它不像大型配电柜那样承担主回路承载，而是更贴近执行机构和现场信号节点，因此外形紧凑、开口明确、固定可靠比单纯追求大空间更重要。壳体外部没有复杂曲面，优势在于加工和装配成本可控；多组开口则要求在建模阶段同步检查端子排宽度、连接器高度、插头包络以及导线最小弯曲半径。若内部安装电路板，还需在底壳补充螺柱、卡扣或定位筋；若仅容纳端子排，则可通过内侧导轨槽或限位筋防止零件窜动。

　　安装边界方面，盒体两侧需要预留螺丝刀操作空间，尤其是安装耳锁紧位置和端子螺钉位置不能与柜壁、线槽重叠。正面插拔接口前方应保留插头长度和手取空间，侧向窗口则要避免被相邻线束遮挡。模型在结构表达上突出了壳体外形、开口分布和固定耳形态，可作为电气控制盒外观方案、注塑壳体结构评审以及柜内布局干涉检查的基础。工程深化时，还需结合材料阻燃等级、耐温要求、密封等级和内部元件发热量，确定是否增加防水唇边、散热孔、接地柱或盖板卡扣，使壳体从外观样件转化为可稳定生产和装配的工业部件。
