镂空网格塑料周转板条筐结构设计

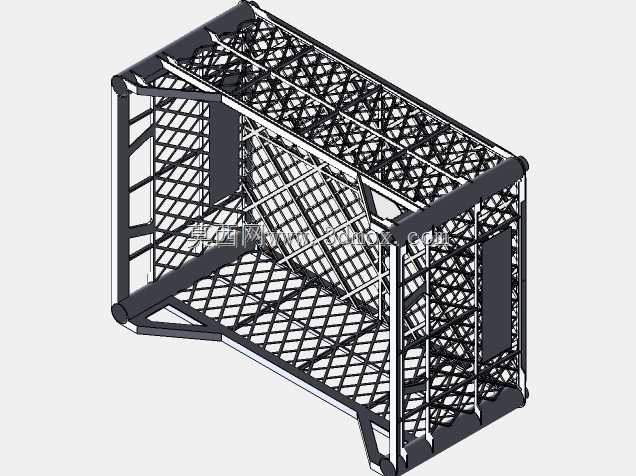

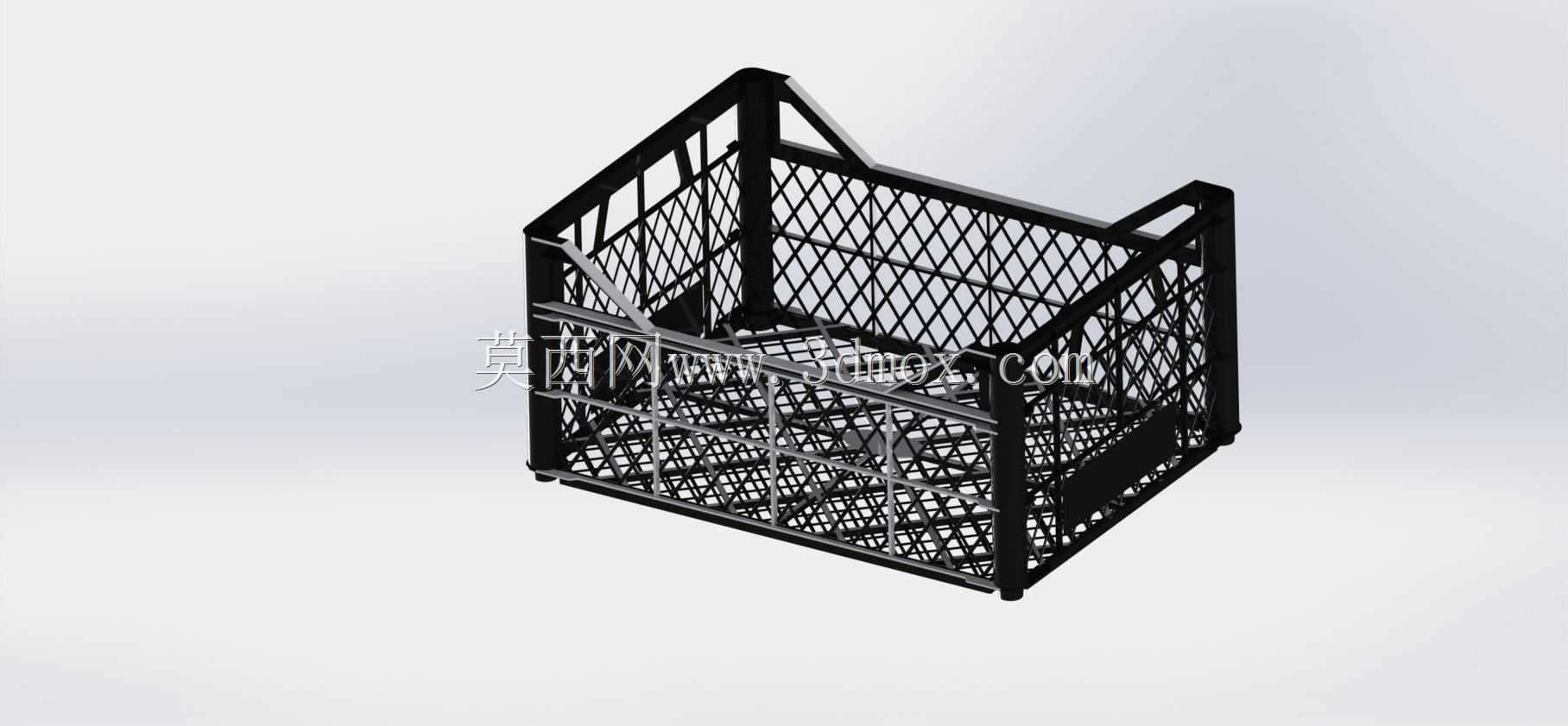

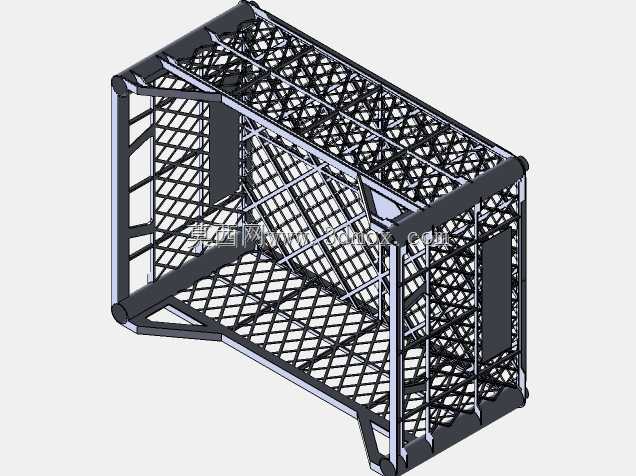

　　这款板条筐采用开放式网格侧壁与底部承托结构组合，整体为上开口矩形周转容器，四角设置竖向加强立柱，侧壁由交错斜向筋条构成菱形镂空网孔，长边顶部带有外扩式挡边和局部加高围挡，短边侧上方保留缺口，便于人工抓取、倾倒和堆叠对位。模型把塑料筐在仓储、分拣、工序转运中的受力路径拆解得比较清楚：底部不是简单平板，而是由纵横筋条形成格栅，载荷通过底筋传递到四周侧壁下沿，再由角部立柱承担堆叠时的垂直压力；侧壁网格既减少材料用量，也让内容物可视、积水和粉尘可直接漏出，适合电子通讯小件、零部件、辅料包以及轻型生产物料的周转。

　　从实际使用看，这类筐体常见于装配线旁、半成品暂存区、清洗后晾干区和仓储拣选区。侧壁大面积镂空可以降低风阻，在清洗、风干或冷链场景中减少积液；斜向筋条相比单纯竖直筋，能够在受侧向挤压时把力分散到多个方向，避免筐壁出现局部鼓胀。顶部边框做宽、做厚，是整只筐最关键的受力环，既承担人工搬运时的握持载荷，也作为多层堆码时的接触承压面。角部立柱从口沿一直延伸到底部支脚，形成连续传力通道，堆码时上层重量不会压在薄壁网格上。

　　结构设计上，筐体侧壁带有轻微拔模斜度，空筐状态下可相互套叠，减少返程运输和空箱存放空间；装载后又能通过底部边框与上口限位结构实现稳定堆垛。短边上方的开口缺口不是随意切除，而是兼顾取放高频小件、倾倒散装物料以及清洗后快速沥水。底部边缘设置凸起支脚，使筐底与地面或下层筐面保持间隙，减少摩擦面，也便于输送带、辊筒线和手推车台面转运。若用于自动化输送线，需要重点核对底部外轮廓、支脚跨度和口沿尺寸，保证在辊筒间距、转弯半径和堆叠定位机构中不发生卡滞。

　　外形边界方面，建模时应把上口最大外廓、底部有效承托尺寸、堆码配合高度和侧壁斜度分别控制。上口宽度通常大于底部，以便套叠；底部支脚需要落在下层口沿内侧或指定承托面上，避免滑移。侧壁网孔大小要根据装载物最小尺寸确定，通讯类小螺钉、端子、卡扣等物料不能从孔格漏出，同时孔格过小又会增加重量并影响沥水效果。筋条厚度在注塑成型中要尽量均匀，转角处设置圆角和过渡筋，防止缩水、翘曲和应力集中。

　　安装与配套边界主要考虑货架层距、标准托盘码放模数、输送线宽度以及人工搬运高度。筐体放入货架时，四角立柱应落在支撑区域内，不建议让悬空侧壁承受集中载荷；与托盘配合时，长宽尺寸应围绕常用托盘模数排布，减少间隙造成的堆码失稳。若后续增加标签卡槽、RFID 安装位或分隔板，可在长边宽边框和角柱附近预留平面，避免在镂空网格区固定附件。整体结构以轻量化、可套叠、可堆码、易清洗为核心，适合作为轻型工业物料周转和车间内部物流容器使用。
