弧形金属装饰拉手结构三维造型

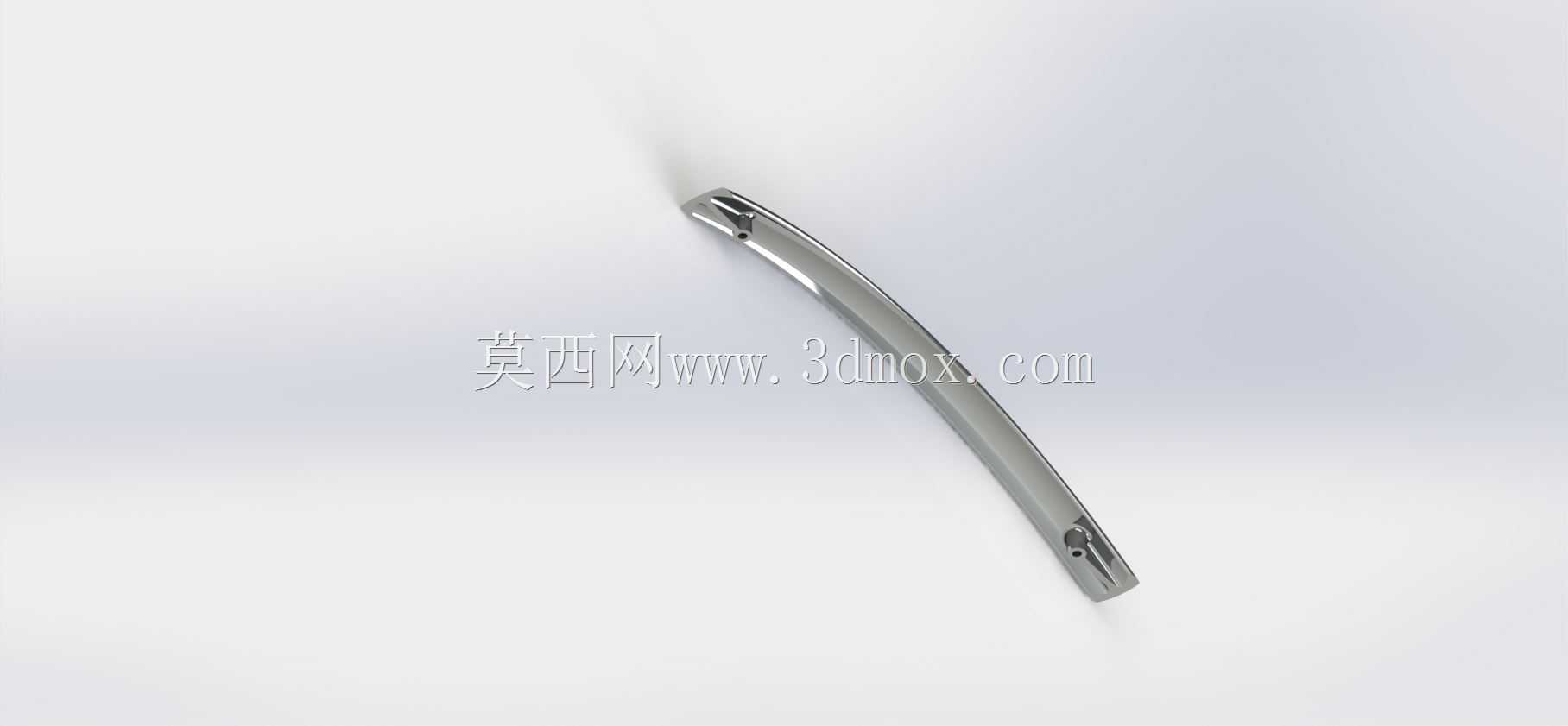

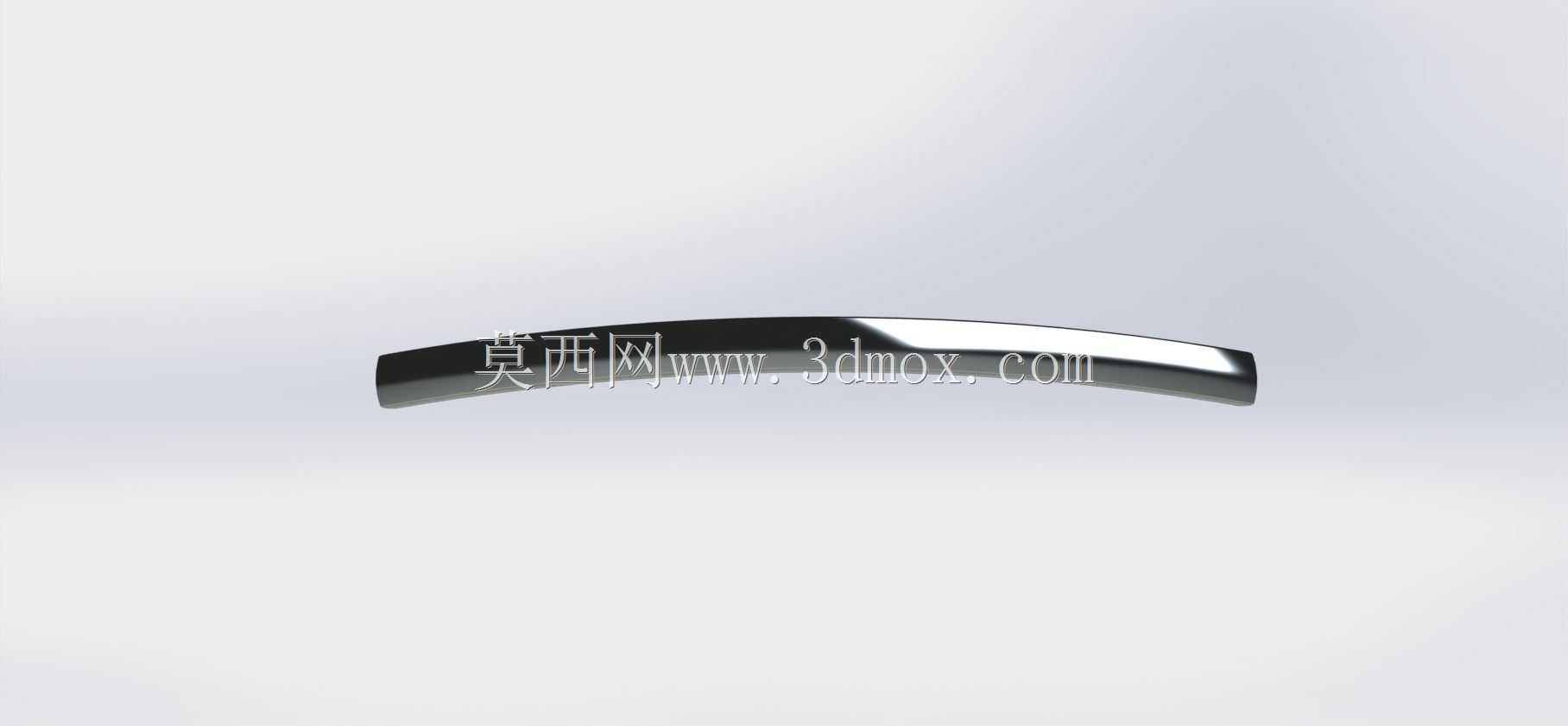

　　这个弧形金属拉手的三维造型，核心是把细长条五金件的握持弧线、端部过渡和安装边界统一在一个连续曲面里。做这类构件时，最先要确认的不是外观高光，而是手掌握持段的曲率走向：拉手整体呈平缓上拱的弧形，中段截面略宽、边缘做圆角收边，手指贴合时不会出现棱线压手；两端向安装基面逐渐收窄，既保留金属件的轻薄视觉，也让螺钉固定区域有足够实体壁厚。从结构建模角度看，主体可以先沿安装方向建立弧形路径，再用变化截面扫掠成型，中段截面维持稳定握持宽度，靠近两端时截面高度缓慢降低，端部形成封闭圆滑端头。曲面衔接处要重点检查G1连续，尤其是顶面亮面与侧面哑光转折位置，如果曲率突变，渲染后会出现不正常的高光断裂，实际抛光或拉丝加工时也会留下明显接刀痕。

　　这类拉手常见于橱柜门、抽屉面板、衣柜移门和小型设备检修门，使用场景决定了它不能只按装饰件处理。门板开启时，拉力会通过两端固定点传递到面板，因此端部安装孔周围需要保留足够凸台厚度，避免螺钉锁紧后局部应力集中；弧形底面与门板表面之间要留出手指伸入间隙，间隙过小会夹手，过大则显得构件悬浮、视觉比例失调。建模时可以把安装面板作为参考基准，先约束拉手两端孔位中心距，再调整拱起高度：孔位中心距决定互换性，拱高决定握持空间，弧线半径则影响整体风格。若用于家具，弧线可偏柔和；若用于工业设备外罩，弧线应更克制，保证清扫时不易积灰。

　　外形尺寸方面，细长型拉手的长宽比通常较大，因此模型不能只做单一等截面实体。中段承受主要握持载荷，截面可保持较厚；两端螺钉附近需要局部加强，但外表面仍应维持顺滑。安装边界要明确两个接触面：一是拉手端部背面与门板贴合的小平面，二是螺钉穿过的沉孔或通孔区域。若采用背面螺柱固定，模型中需预留螺柱直径和旋入深度；若采用通孔螺钉固定，则要在端头上设计沉头结构，使紧固件不外露。无论哪种方式，孔轴线都应垂直于门板安装面，而不是简单垂直于弧形表面，否则现场装配会出现螺钉歪斜、贴合面缝隙不均。

　　设计思路上，这个构件把金属质感和功能曲面结合在一起：顶面可做高亮抛光，突出弧形线条；侧面和底面可做细拉丝或喷砂，减少划痕可见度。端部没有复杂分叉，便于数控加工、压铸成型或型材弯曲后二次修整。对于三维建模人员，拆分特征时应保留对称基准，先完成一侧端部和半段弧面，再镜像验证整体连续性；抽壳或实体加厚时，要关注最小壁厚，尤其是端头圆角处不能因加厚导致自交。装配校核阶段，可将拉手放置到门板或设备罩壳上，模拟手指伸入、开门拉动和螺钉锁紧三个动作，检查干涉、间隙和受力方向。

　　从设备选型角度看，这种弧形拉手适合需要频繁开合但空间有限的位置。它不像重型工业把手那样强调厚重护板，而是通过连续弧形梁承担拉拽载荷，因此在轻量化柜门、展示柜、通讯设备外罩和生活类产品面板上都能使用。若面板较薄，应在背板增加补强片或采用更长螺柱分散压紧力；若使用环境存在振动，则需在螺钉连接处增加防松垫圈或螺纹胶工艺位。模型中把这些安装关系表达清楚，比单纯追求反光材质更有工程价值。曲面完成后，还应输出端部孔位、贴合面、握持间隙和外形包络，方便后续出工程图、核算加工余量以及与门板结构协同设计。
