弧形桥式明装家具柜门拉手结构

　　该零件属于家具与小型设备柜体上常见的明装桥式拉手，整体采用拱形梁式外形，两端通过立柱与安装面形成支撑，中间握持段离开门板表面，手指可从下方自然伸入并完成拉拽动作。它不是单纯的装饰件，而是直接承担柜门、抽屉、检修面板开启时的握持载荷，因此在结构设计时需要同时考虑握持空间、螺钉固定位置、表面过渡、受力路径以及与门板之间的干涉边界。

　　从实际使用场景看，这类拉手广泛出现在木质橱柜、衣柜抽屉、实验台柜门、电气控制箱外门、小型设备防护罩以及办公储物单元上。安装时，两个固定脚贴靠在门板外侧，握持拱梁向外凸起，使用者不需要抠住门板边缘，只需握住弧形梁即可施加开启力。对于频繁开合的柜体，桥式结构能让受力更集中在两端固定点，手部施力方向也更符合人体自然抓握轨迹；对于门板表面较薄或不适合做内嵌扣手的场合，明装拉手还能避免在板材边缘开槽，降低加工和后期维护难度。

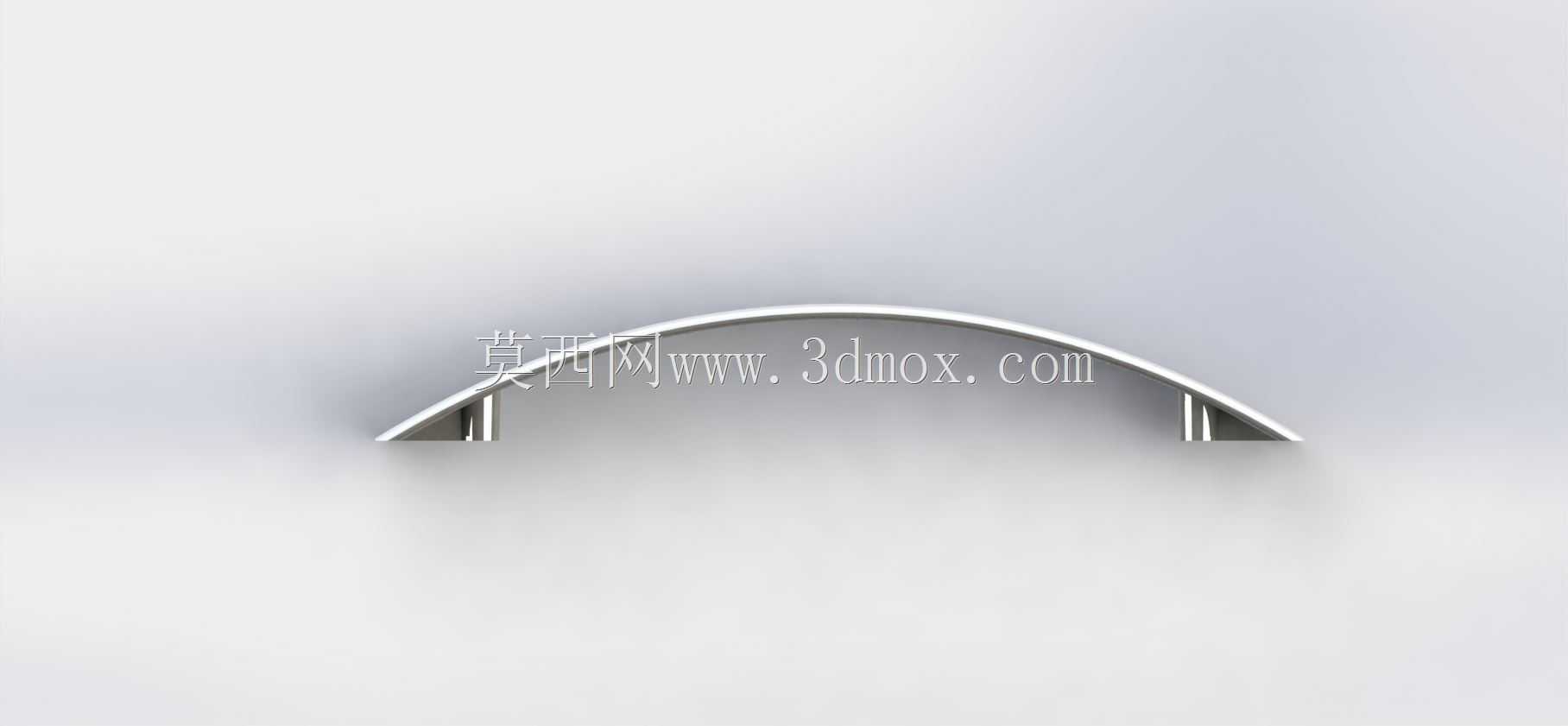

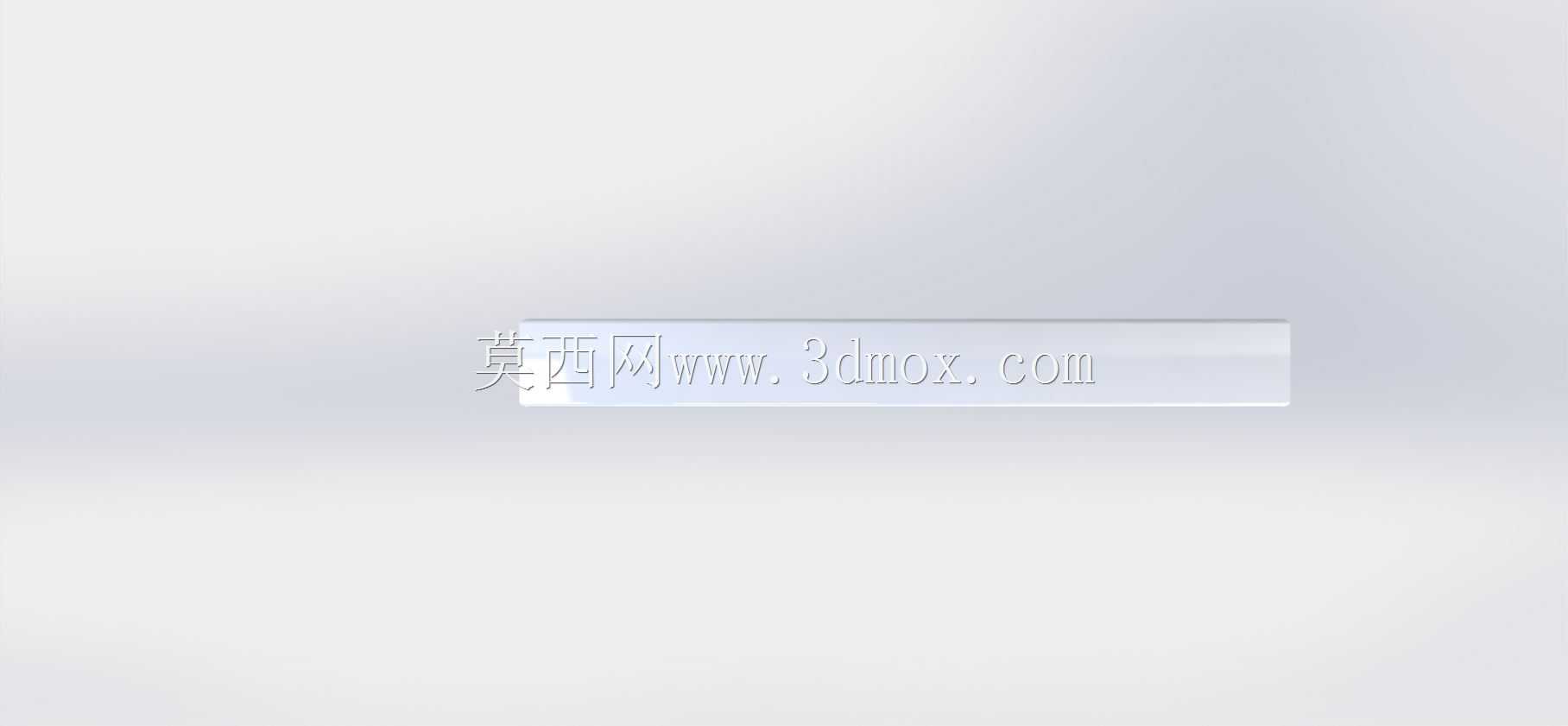

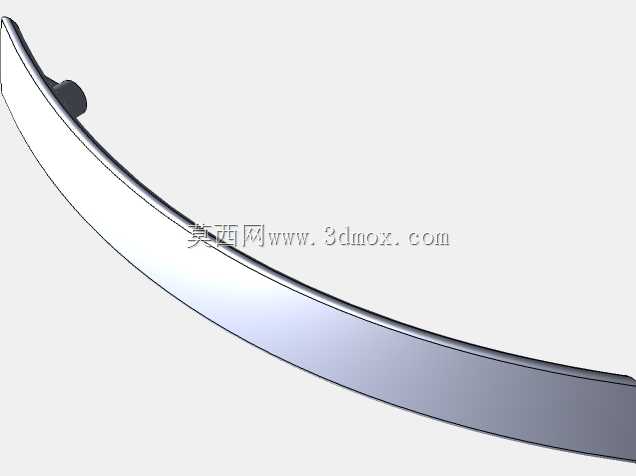

　　外形上，模型呈现连续平滑的弧形轮廓，握持段沿跨度方向呈浅拱形态，两端向下收束并形成安装支脚。这样的造型并非只追求外观：弧形上表面可以减少手掌局部压痕，梁体与门板之间保留的空隙决定了手指进入深度。若间隙过小，戴手套操作或手指较粗时会出现夹手、握持不充分的问题；若拱起过高，则会增加外凸尺寸，在通道狭窄的设备区域容易发生磕碰。设计时需要把握持净空、拱梁高度和支脚间距统一校核，使拉手在满足抓握的同时保持紧凑外轮廓。

　　受力路径方面，手拉拱形梁中部时，载荷会沿弧线向两侧支脚传递，再由支脚底部的紧固件传入门板。支脚与拱梁连接处是应力过渡的关键区域，圆角不能过小，否则在反复拉拽、侧向晃动或紧急开启时容易出现根部裂纹。模型中两端支撑段与弧形梁之间应保持连续曲面过渡，避免出现尖锐台阶；若采用金属压铸、折弯焊接或塑料注塑成型，还需要在根部设置合理壁厚和加强过渡，使外观面与承载面协调。

　　安装边界主要由两支脚中心距、支脚底面形状、螺钉孔位置和拱梁最高凸出量决定。两支脚必须落在门板有效承载区域内，不能太靠近板材边缘，否则螺钉拉拔时可能造成板边劈裂或固定点松动。对于薄金属柜门，支脚底面应尽量增加接触面积，以分散压紧力；对于木质板材，则需关注螺钉旋入深度与门板背面是否存在冲突。拱梁下方与门板表面之间的净空要保证手指进入，同时不能让拉手在柜门关闭时与相邻框架、密封条或铰链发生碰撞。

　　建模时可先按安装面建立基准平面，确定两个固定脚的中心距和支脚高度，再以跨度方向绘制弧形握持梁的控制曲线。拱梁截面不宜采用突变形状，通常沿长度方向保持相近的截面尺度，并在靠近支脚处逐渐过渡，以保证握持手感和刚度。固定孔位置需要与支脚实体同轴，孔周保留足够壁厚；若拉手通过沉头螺钉从门板背面锁紧，则支脚底部应给出平整贴合面，必要时增加沉孔或定位凸台，防止装配后拉手转动。

　　在设备选型中，这类拉手不能只看外观弧度，还要结合门板材料、门重、开启频率和安装空间判断。柜门较大或密封压紧力较强时，拉手需要承受更大的瞬时拉拔力，支脚间距和固定方式应相应增强；轻型抽屉则可采用较薄、较窄的拱梁，以减少成本和外凸体积。对于需要频繁清洁的食品、医疗或实验设备，外表面应减少深槽和积尘缝隙；对于户外或潮湿环境，则要关注材料防腐和螺钉连接处的耐蚀性能。

　　该三维结构完整表达了弧形桥式拉手的外观形态、支撑关系和安装思路，可用于家具五金设计、柜体附件选型、设备外观校核以及门板装配干涉检查。通过对拱梁净空、支脚固定、根部圆角和外凸边界的综合把握，能够在保证握持舒适的前提下，让拉手在长期开合过程中保持稳定可靠。
