便携带锁透明皂收纳盒结构设计

　　该结构围绕外出携带清洁皂块的使用场景展开，整体采用圆润椭球壳体形态，将皂体完全封闭在半透明容纳腔内，避免皂块在包袋、洗漱包内直接接触其他物品。壳体选用透光工程塑料材质，既可以从外部直接观察内部皂块剩余量，也能在闭合后形成相对独立的容纳空间，减少皂液外渗对周边物件造成污染。

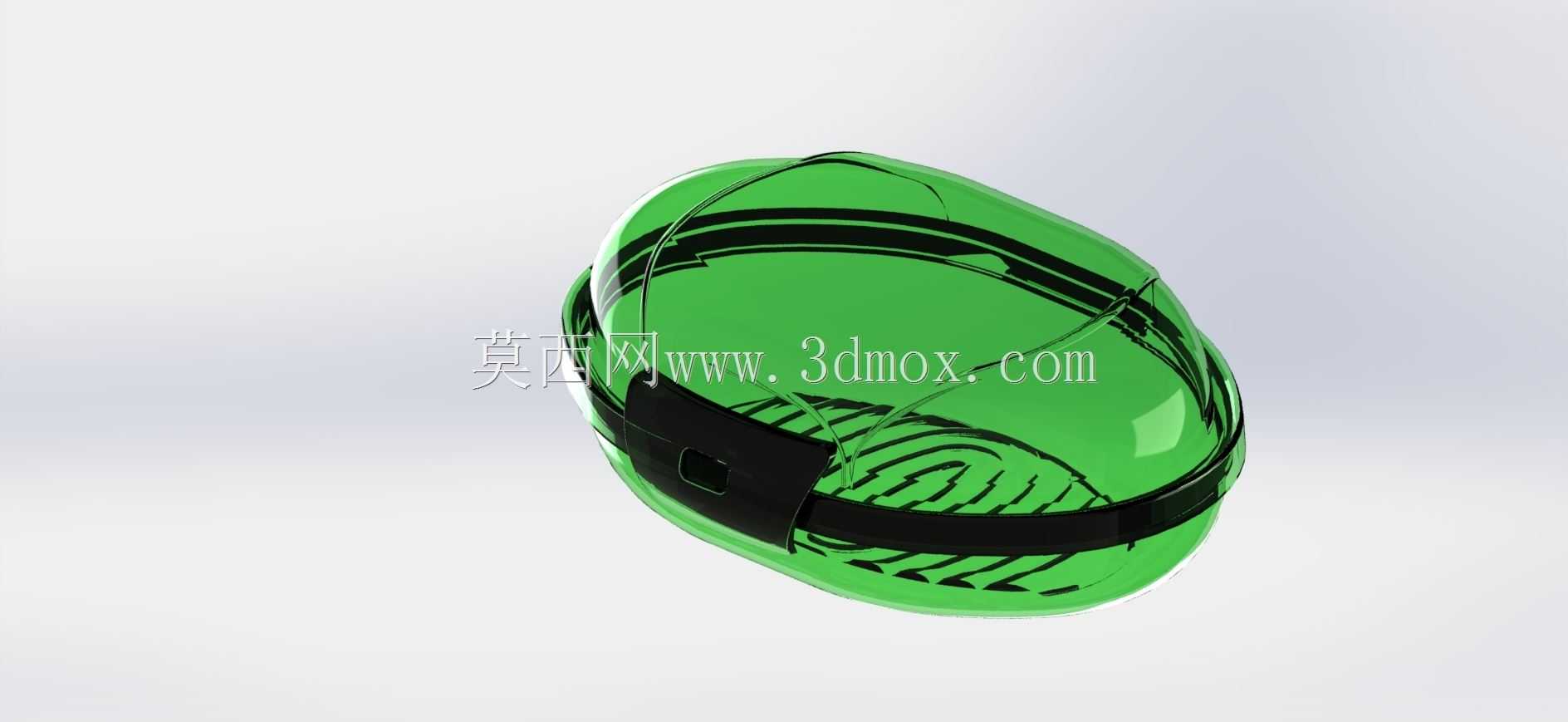

　　从实际使用逻辑看，产品需要兼顾开合便利性与携带过程中的闭合可靠性。模型中部设置环绕式束带与锁止扣件，束带沿椭球外表面贴合布置，在壳体合模线位置形成压紧约束；扣件位于侧向操作区域，单手即可完成解锁与扣合。锁止状态下，束带对上下壳体边缘施加均匀预紧力，防止运输、晃动或倒置时壳体意外张开。与普通翻盖皂盒相比，这种环绕锁紧方式对壳体变形的容忍度更高，即使塑料壁在长期使用后出现轻微翘曲，束带仍能维持封口贴合。

　　外形设计上，壳体没有采用尖锐棱角，而是以连续曲面过渡，握持时受力面积较大，放入洗漱袋后也不容易刮伤织物或其他塑料用品。透明外壳的曲面厚度需要在建模时保持均匀，避免局部壁厚突变导致注塑缩痕；边缘区域可适当设置加强圆角，提高跌落时的抗冲击能力。内部容纳腔按照常见块状香皂的轮廓预留间隙，皂块放入后不会因完全卡紧而难以取出，同时腔壁与皂块之间保留少量空间，便于湿皂表面通风。

　　安装边界方面，该产品不属于固定设备，没有螺栓孔或机架连接要求，结构设计重点在于壳体闭合边界、束带绕行路径和锁扣位置。上下壳体的配合面应形成连续止口，止口深度不宜过浅，否则侧向受压时容易错位；也不宜过深，否则开合阻力增大并影响清洁。束带在壳体外侧的导向槽需要限制横向窜动，使扣件每次闭合都能准确落在对应卡位上。锁扣附近可设置局部加厚区，以承受反复开合产生的集中应力。

　　在卫浴、旅行、健身房、学校浴室等场景中，这类皂盒不仅承担收纳功能，还要处理湿皂携带时的沥水与防漏问题。结构建模时应重点检查壳体内部最低点与排水、透气结构之间的关系：若完全密封，积水长时间停留会使皂体软化；若开孔过大，又可能在包袋倾倒时漏出皂液。较合理的思路是在底部或侧向设置小面积沥水与透气位置，并让内腔底面带有轻微坡度，使积水向指定区域汇集。透明外壳则方便用户在开启前判断内部是否残留积水。

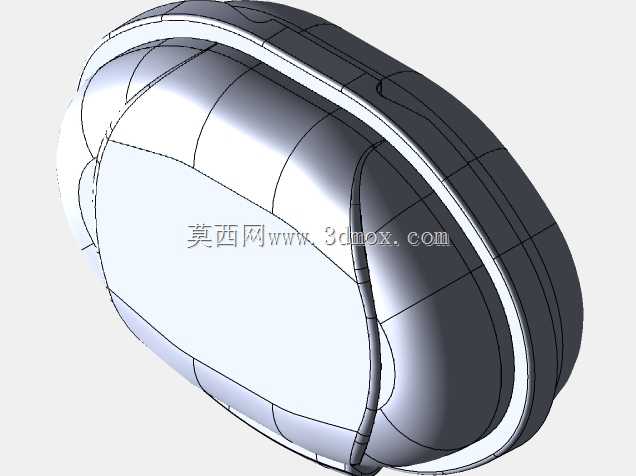

　　从三维结构拆分来看，作品包含透明上下壳、环绕束带、侧向锁扣以及内部皂块占位几何。皂块模型主要用于验证容纳空间，并不属于最终装配必需件，但它能帮助设计师检查干涉、取放路径和最小间隙。束带与壳体之间属于包覆配合，建模时应保证曲面贴合连续，避免出现束带悬空或局部嵌入壳体的问题。锁扣件需要体现卡扣咬合量、导入斜面和释放行程，导入斜面可让用户在扣合时获得明确压入感，释放区域则应避免过于尖锐，提高日常使用舒适度。

　　尺寸控制上，整体轮廓以手掌可握持为边界，椭球长轴、短轴和高度比例偏向紧凑收纳，既保证块状香皂能够顺利放入，又不过度增加洗漱包占用空间。壳体外部最突出的位置是锁扣和束带厚度，装配后这些区域决定了产品放入袋体时的实际包络尺寸。结构工程师在后续细化时，可依据选定材料的弹性模量调整卡扣挠度，依据注塑工艺调整壳体壁厚与圆角，并通过装配干涉检查确认开合运动中束带、锁扣和壳体三者之间没有异常摩擦。整体方案把透明可视、便携收纳、锁紧防开和湿皂携带需求结合在同一曲面壳体中，适合作为日用品结构设计与注塑件建模练习案例。
