折叠式LED灯带卡扣固定座结构

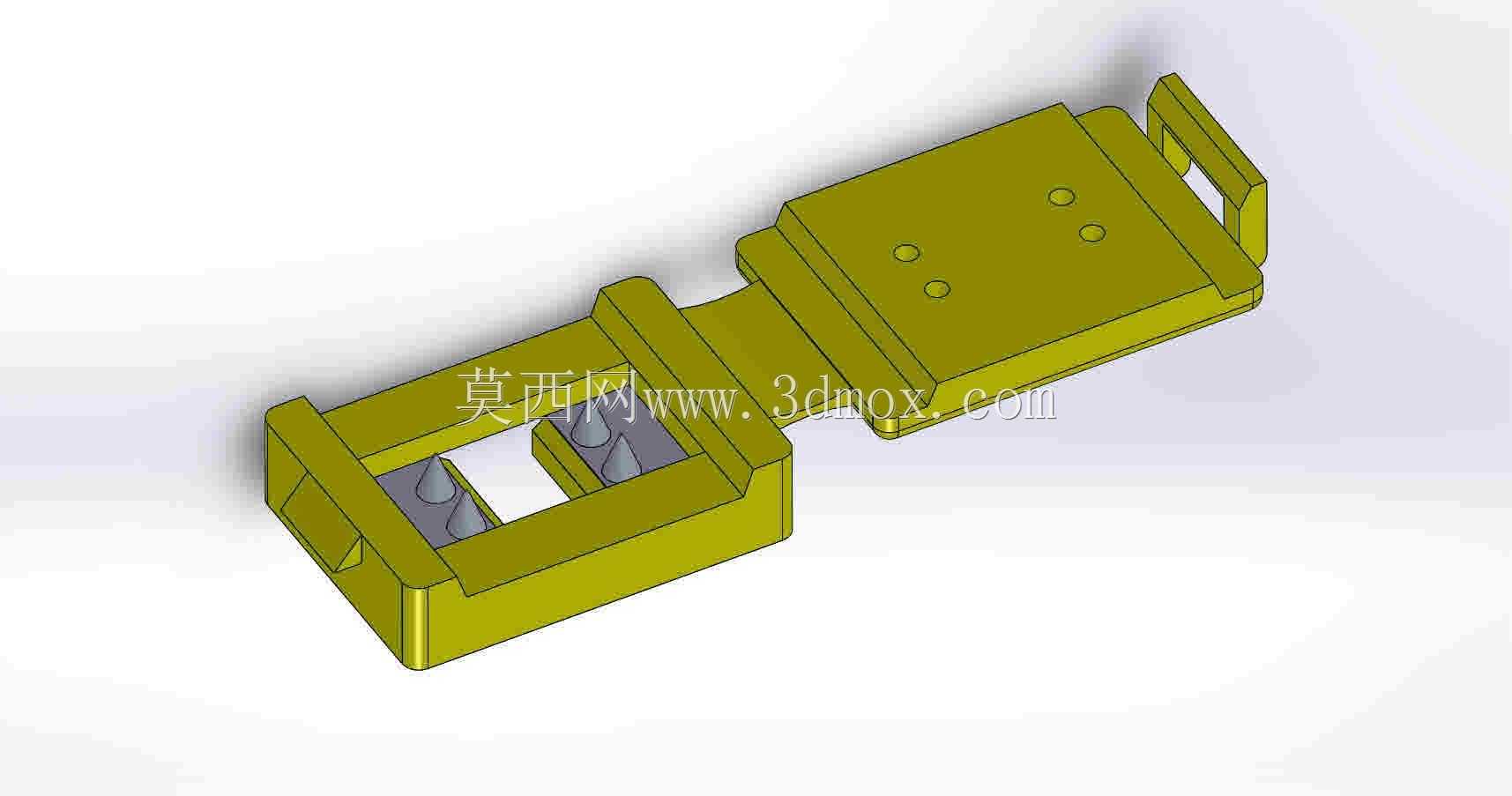

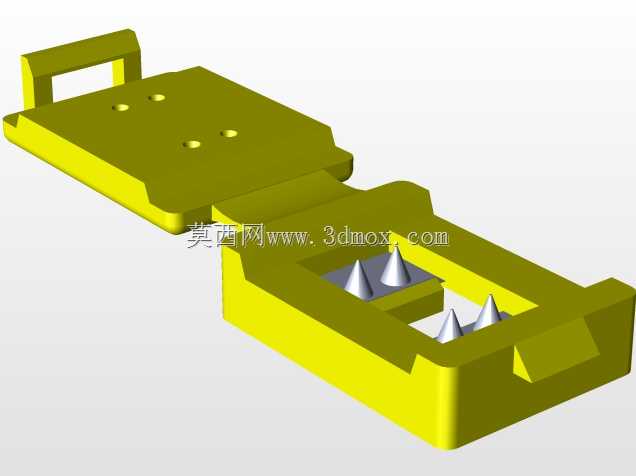

　　该零件为两段铰接式塑胶固定卡扣，整体采用橄榄黄绿色工程塑胶成型，结构分为左右两个功能腔体，中间通过薄壁柔性铰接段连接，可实现一定角度的弯折开合，适配LED灯带在转角、曲面安装面的贴附固定需求。左侧腔体为卡扣夹持端，内部设置两对相向布置的锥形导向卡爪，卡爪根部做加厚补强，尖端做斜度导向，当LED灯带从腔体开口推入时，锥形卡爪受灯带侧边挤压向外微量张开，待灯带完全进入腔体后卡爪回弹扣合在灯带侧边的定位槽内，既可以限制灯带沿长度方向窜动，也能防止灯带从卡扣开口处脱出；腔体两侧设置贯通式矩形安装耳，耳位中心预留安装孔，可通过自攻螺丝或者背胶将卡扣整体固定在墙面、设备壳体、铝型材走线槽表面，安装耳与腔体主体之间做三角加强筋连接，

　　避免螺丝锁附时安装耳出现断裂翘曲。右侧腔体为灯带承接端，顶面分布四个圆形定位凸点，凸点高度控制在0.8至1.2毫米区间，当两段灯带对接嵌入后，凸点可顶紧灯带背面的绝缘基材，避免灯带在腔体内上下晃动，腔体末端设置带镂空槽的挂接耳，既可以作为临时挂装点位，也可供扎带穿过实现线束与卡扣的捆扎固定。中间铰接段采用减薄壁厚的活页设计，铰接位置的壁厚设置为整体壁厚的三分之一左右，利用塑胶材料的耐疲劳弯折特性，允许左右两个腔体在0至90度范围内反复弯折，弯折过程中铰接段内侧预留变形间隙，不会出现材料挤压发白、断裂的问题，无需额外装配金属销轴，一体注塑即可完成全部结构成型，大幅减少装配工序与零件数量。从安装边界来看，

　　单个卡扣闭合状态下的整体长度适配常规宽度8至10毫米的低压LED软灯带，腔体内部净宽比灯带标称宽度大0.3至0.5毫米，既可以轻松推入灯带，又不会因间隙过大导致灯带松动；腔体内部净高适配灯带厚度1.2至1.5毫米的常规规格，卡爪的扣合行程预留0.6毫米的弹性变形量，适配不同厂商灯带基材的厚度公差。在实际工程应用场景中，这类卡扣大量用于展厅展柜暗装灯带、设备内部照明走线、家居吊顶线性灯的安装固定，相比传统背胶粘贴的固定方式，该机械卡扣不存在背胶老化脱胶、高温环境下粘力失效的问题，后期灯带维护更换时可以直接将灯带从卡爪中抽出，无需破坏安装面；在需要转角布置的位置，铰接段可以随安装面的转角自然弯折，不需要额外采购90度转角接头，

　　减少灯带裁切与焊接的工作量。结构设计过程中，所有外壁转角均做R0.5以上的圆角过渡，避免注塑成型时出现应力集中开裂，腔体内部的拔模斜度统一设置为1.5度，卡爪位置沿出模方向做斜度让位，保证注塑开模时不需要复杂抽芯结构，仅采用前后模对开即可完成成型，零件壁厚整体均匀控制在1.8至2.2毫米，避免局部壁厚过厚产生缩水印，卡扣的所有开口边缘均做倒角处理，装配灯带时不会刮伤灯带表面的防水绝缘层。
