乘用车十辐式合金轮毂轮辋结构

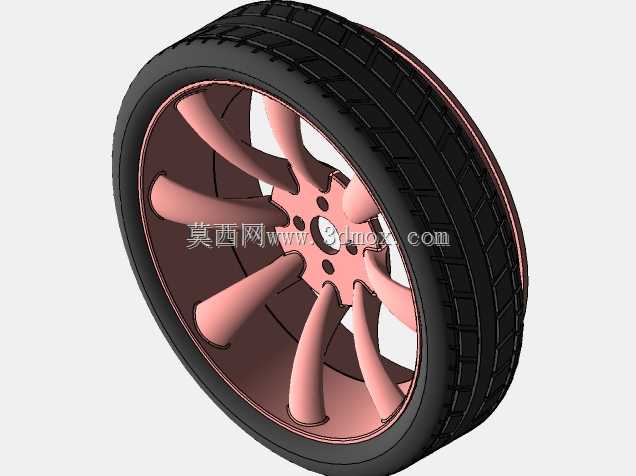

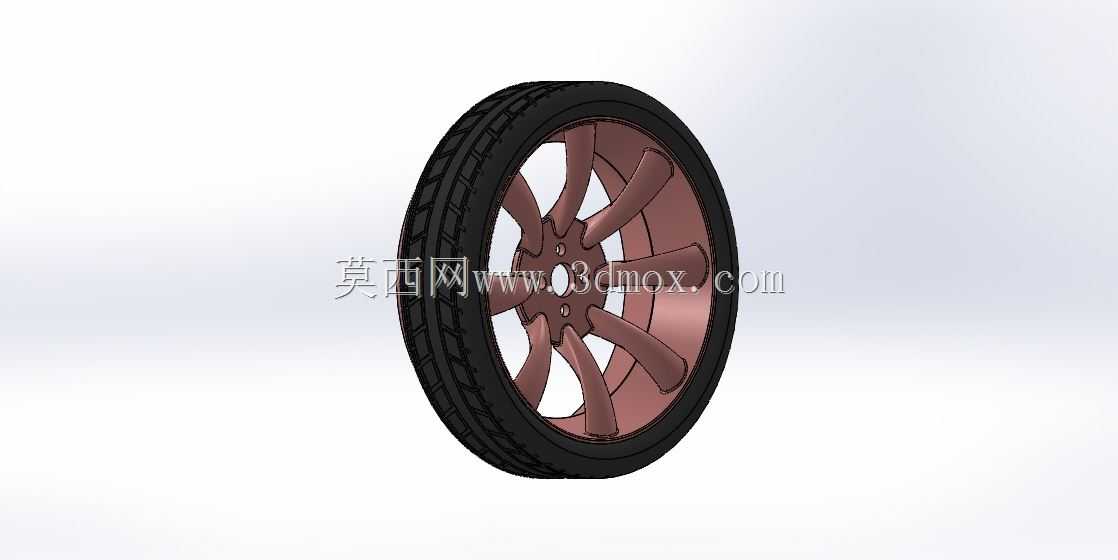

　　该轮辋结构面向乘用车辆行走系统开发，整体采用十辐条放射式布局，轮辋筒体与轮辐安装盘整合为一体，属于整车行驶环节中承担轮胎承载、安装定位与载荷传递的关键部件。在整车装配场景中，轮辋外侧配合轮胎胎圈完成密封与撑托，中心安装盘通过均布螺栓孔与转向节或后桥轮毂轴头对接，制动盘、制动卡钳布置在轮辋内部空腔，轮辐之间的镂空区域直接为制动系统提供散热气流通道，车辆持续制动时，行驶气流可顺着辐条间隙扫过制动盘表面，带走摩擦产生的热量，降低制动热衰减风险。

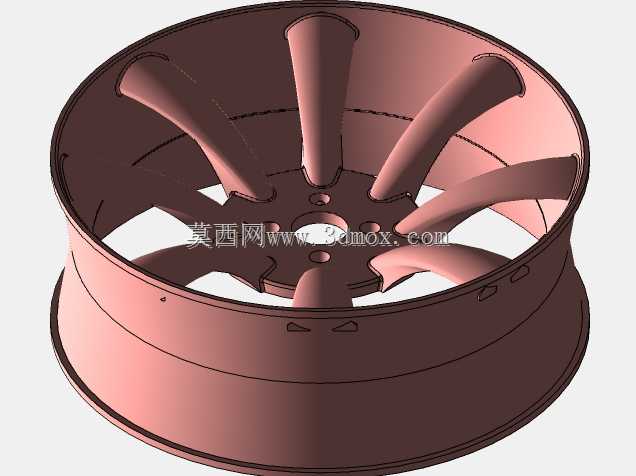

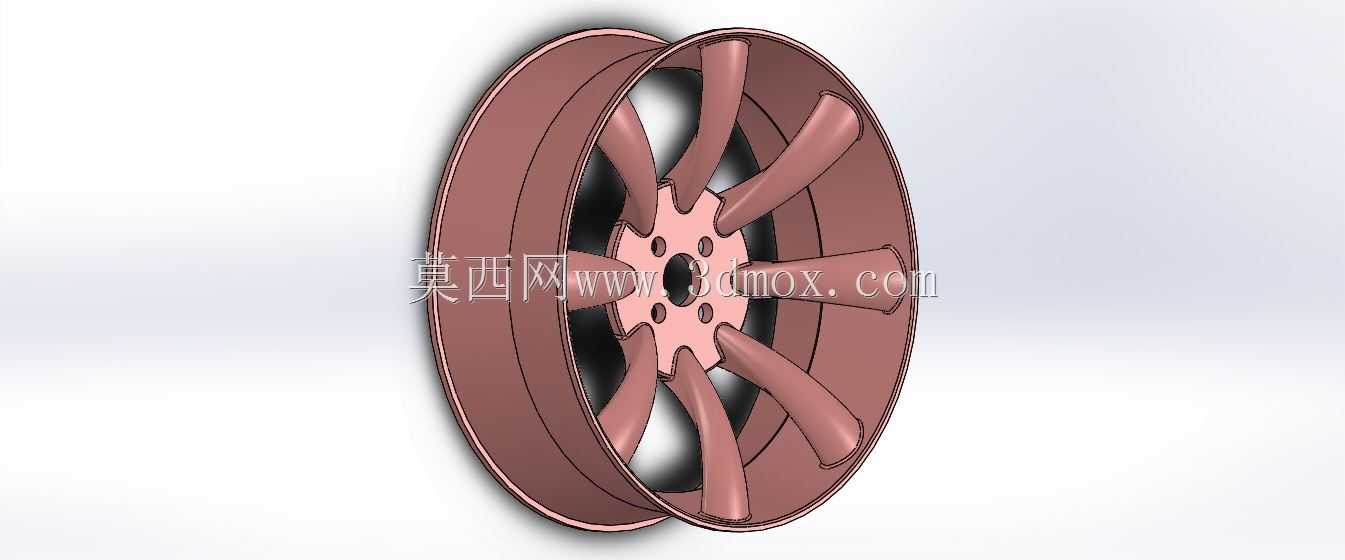

　　从结构受力角度拆解，轮辋筒体分为外侧轮缘、胎圈座、内侧轮缘几段环形区域，筒体截面采用深浅错落的折边造型，既能够约束轮胎胎圈轴向窜动，又可以在轮胎充气后保持胎圈与座面的贴合压力；轮辐从中心轮毂盘向外缘筒体平滑过渡，辐条截面采用宽扁流线型设计，根部在中心盘区域做加厚补强，辐条末端与轮辋筒体内壁融合衔接，车辆经过颠簸路面时，地面冲击经轮胎传递到轮辋筒体，再沿十根辐条分散传导至中心安装盘，避免局部应力集中造成辐条断裂。中心盘面预留中心定位孔与五个螺栓安装孔，孔位周边做凸台加厚处理，螺栓锁紧后压紧面可均匀分布轴向锁紧力，中心孔与轴头定位止口配合，保证车轮旋转同轴度，减少高速行驶时的径向跳动。

　　建模过程中优先完成旋转基础特征，先绘制轮辋筒体的半截面轮廓，通过回转命令生成整体环形筒体，再在草图平面绘制单根辐条的空间走向截面，沿放射方向拉伸并与筒体、中心盘做布尔合并，后续阵列十根辐条得到均匀分布的支撑结构；细节处理上，轮缘位置做圆角过渡消除锐边，辐条表面添加轻微拔模斜度，既符合铸造或锻造成型的工艺要求，也方便后期表面喷涂、抛光加工。安装边界方面，轮辋内部空腔需预留足够空间避让卡钳与制动盘，辐条内侧与卡钳外轮廓之间保留安全间隙，避免转向或悬架跳动时发生运动干涉；轮辋偏距参数决定了安装盘相对于筒体中心的轴向位置，直接影响整车轮距与悬架受力点，设计时需匹配转向节端面到轮眉的空间尺寸，防止轮胎满打方向时剐蹭翼子板内衬。

　　实际选型应用中，该款轮辋适配常规家用乘用车的轮胎规格，轮缘宽度对应标准轮胎胎圈间距，轮胎充气后胎圈紧密卡入胎圈座的凸台位置，高速旋转时不会出现脱圈风险；轮辐的镂空造型在保证结构刚度的前提下降低了整体自重，减少悬架非簧载质量，提升车轮随路面起伏的跟随性，间接改善行驶平顺性。结构校核阶段需重点关注辐条根部的弯曲应力、螺栓孔周边的挤压应力，以及轮辋筒体在轮胎充气压力下的环向张应力，通过在圆角位置加大过渡半径、优化辐条壁厚分布，可在控制重量的同时满足交变载荷下的疲劳寿命要求，适配日常城市道路、高速巡航以及常规非铺装路面的行驶需求。
