通讯设备用凸轮安装承载板加工编程

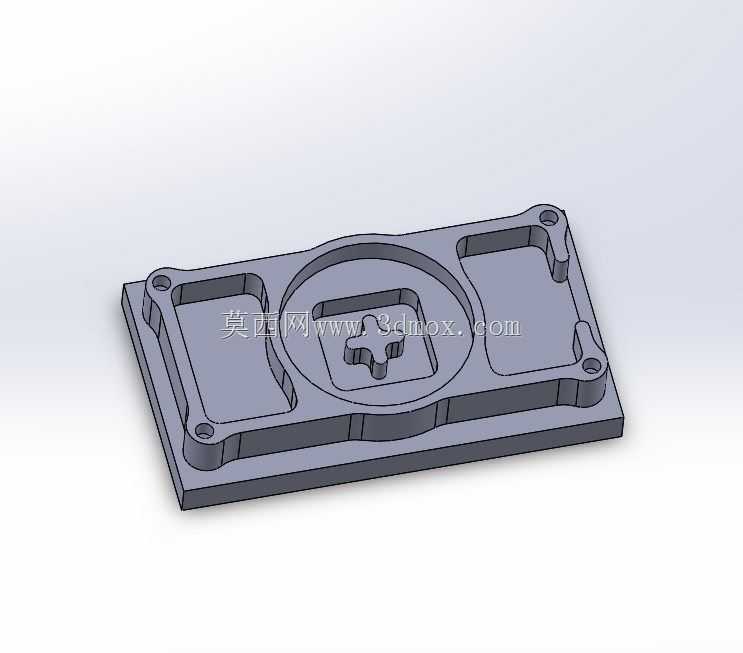

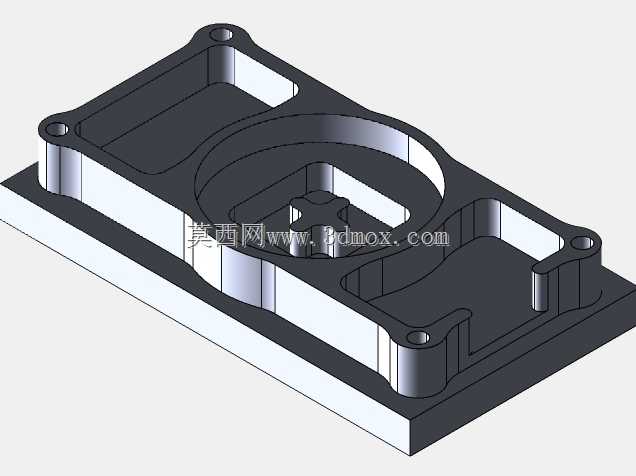

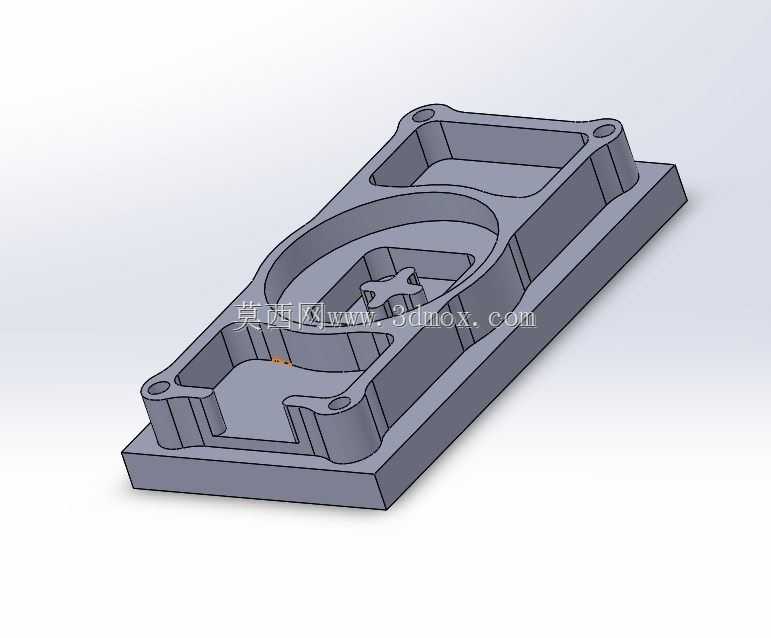

　　这块板件属于通讯终端内部的功能安装基板，日常在小型通讯手持设备、便携检测终端里承担凸轮传动组件的定位承载作用，板体上预留的多组沉孔用来和设备底壳锁附固定，中间环形围边围成的区域用来容纳凸轮从动件的运动行程，两侧下沉的矩形槽用来排布通讯主板的排线与屏蔽衬垫，边缘四个带凸台的安装孔位可以在装配时抵消螺丝锁附带来的局部应力，避免薄板锁附后出现翘曲变形。

　　从加工落地的角度看，这类薄板类通讯结构件最适合采用2.5轴数控铣削方案完成全工序加工，不需要多轴联动即可覆盖所有成型特征。板体整体为矩形薄板轮廓，长宽比例控制在便携终端内部安装空间允许的范围内，厚度方向预留了足够的加工夹装余量，底面全程保持平整作为加工基准面，所有型腔、凸台、孔位的加工深度都沿垂直于板面的Z向完成，刀路规划时先以面铣工序扫平毛坯上下两个基准面，保证板件初始平面度符合后续装夹要求。

　　粗加工阶段选用大直径平底立铣刀走型腔环绕刀路，快速去除中间环形区域、两侧矩形槽内的多余毛坯余量，开槽时在所有型腔侧壁预留0.3mm左右的精加工余量，底面预留0.15mm的精铣余量；针对板中间十字形的定位凸台特征，粗加工时采用分层下刀的方式逐层铣削周边余量，避免单次切深过大导致刀具让刀。四个角位的安装凸台高度统一，凸台上的沉孔加工先完成点钻定位，再用钻头钻通螺丝过孔，最后用沉孔刀加工出螺丝头容纳的沉台，保证锁附后螺丝顶面不高出凸台表面，不会和上层装配的其他零件发生干涉。

　　精加工阶段先铣削所有型腔的底面，保证各个槽深尺寸一致，再沿侧壁走轮廓精修刀路，保证环形围边、十字凸台、槽体侧壁的尺寸公差符合装配要求；板体外侧轮廓的精加工采用顺铣走刀方式，减少侧边毛刺，加工完成后可额外增加一道倒角工序，把所有外露锐边倒出0.2mm的小倒角，避免装配时划伤通讯排线或者操作工人。

　　设计这块板件时，首先把凸轮组件的运动包络范围放在板面中心，环形围边的内径比凸轮最大回转半径大出2mm以上，既可以限制凸轮从动件的径向窜动，又不会在凸轮运转时出现运动剐蹭；两侧的下沉槽深度刚好容纳排线的厚度，槽体边角做了圆角过渡，避免应力集中，同时数控加工时圆角位置可以直接用刀具圆弧走刀成型，不需要额外做电极放电加工，大幅降低加工成本。板上所有孔位的位置度公差控制在0.1mm以内，保证和通讯底壳的预装螺柱精准对位，四个角的凸台比板面高出1.5mm，锁附螺丝时凸台作为主要受力点，不会让整个板面直接压在底壳上，给板底的缓冲泡棉预留出压缩空间。

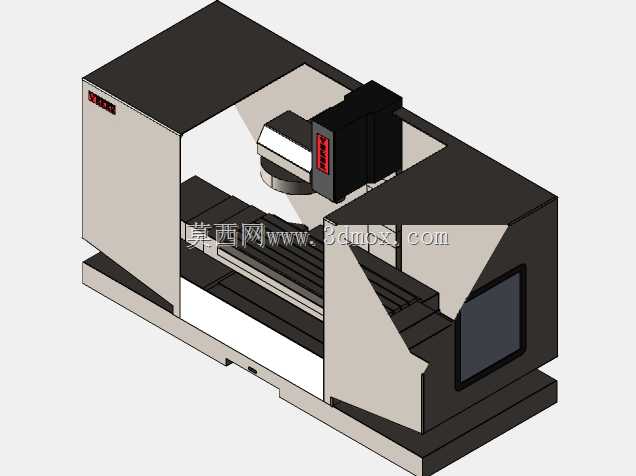

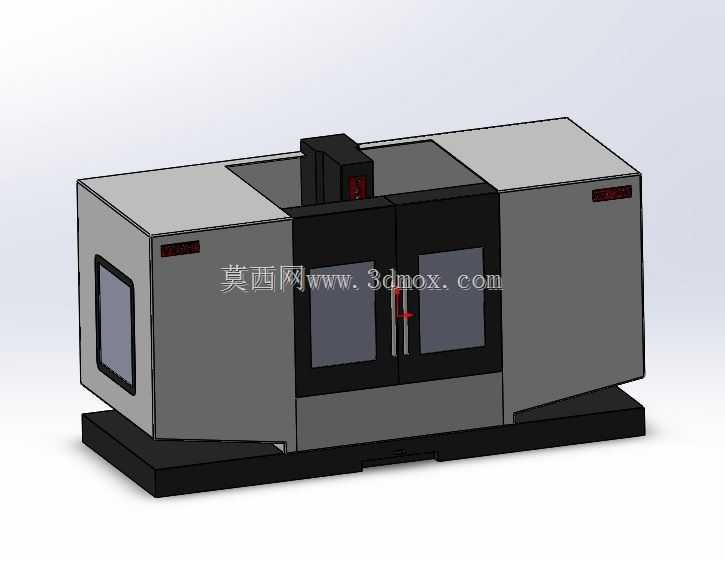

　　刀路排布时特意把薄板加工的震刀问题纳入考量，粗加工采用小切深、高进给的参数组合，精加工时适当提高主轴转速，减少刀具在薄板型腔内部的切削震动；装夹时采用工艺压板压在板件毛坯的外延余量区域，所有特征加工完成后最后铣削外轮廓切断工件，避免加工过程中板件因为夹持力不足出现移位。整个加工流程所有走刀动作都在XY平面联动、Z向分层进刀的2.5轴模式下完成，不需要复杂的多轴后处理，普通立式数控铣床即可完成全部加工，非常适配通讯零部件小批量快速打样、批量量产的加工需求，加工完成后的板件可以直接进入后续的阳极氧化或者喷涂工序，最终装入通讯终端内部承担传动组件承载与内部零件定位的功能。
