四轴联动加工用圆柱凸轮传动构件

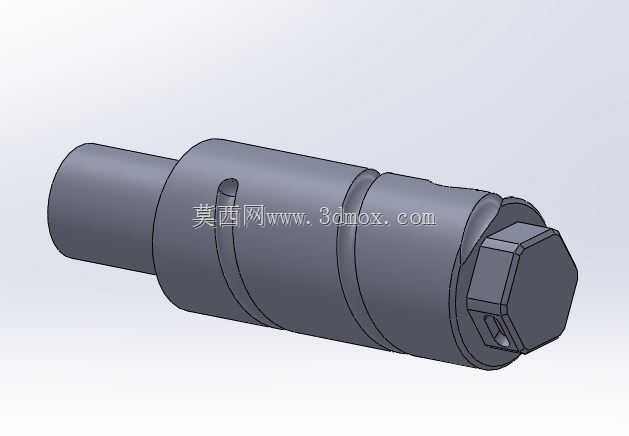

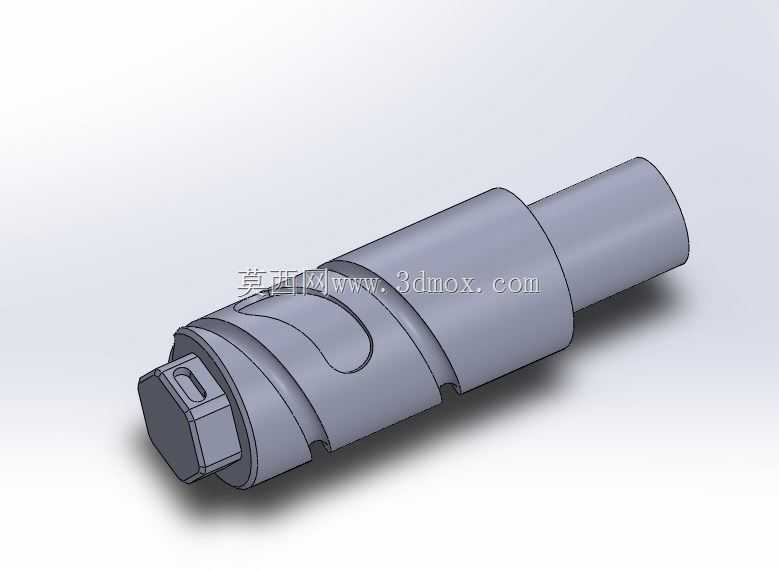

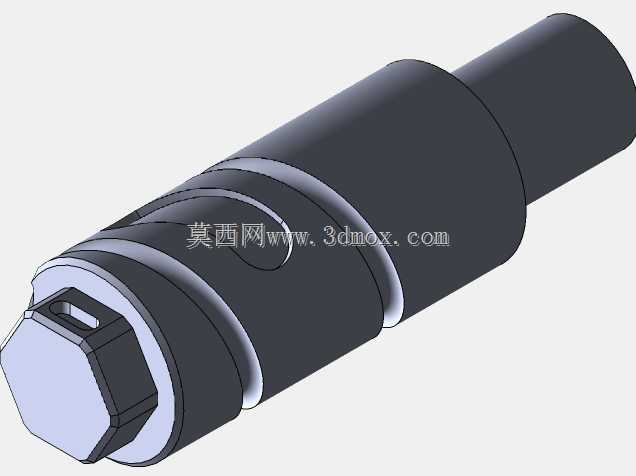

这类带异形槽道的轴类凸轮构件，核心应用在需要实现往复摆动、间歇进给的自动化传动链路里，常见于包装机械的送料工位、非标自动化设备的分度切换机构、小型机床的进给换向单元，相比传统的偏心轮传动，圆柱凸轮的槽道轮廓可以把旋转输入直接转化为从动件的预设规律运动，不需要额外搭配连杆组做运动转换，能大幅压缩传动单元的安装空间。从结构设计逻辑来看，构件主体采用阶梯轴布局，两端的轴颈是核心安装基准，加工时需要保证同轴度公差控制在0.02mm以内，避免装配后出现转动卡滞、从动件运动轨迹偏移的问题；左端的扁位结构是扭矩输入接口，用来和联轴器或者驱动轮配合，传递旋转动力，扁位的对称度公差需要和轴颈基准匹配，防止传动过程中出现交变冲击带来的连接松动。中间段的异形闭合槽道是整个构件的功能核心，槽道的轮廓曲线完全匹配从动件的运动行程、速度变化要求，设计时需要先明确从动件的运动规律——是等速运动、等加速等减速运动还是简谐运动，再通过包络计算生成槽道的三维轮廓，槽道的宽度公差需要和配套的从动滚子直径做间隙配合，单边间隙控制在0.01-0.03mm之间，既保证滚子在槽道内滚动顺畅，又不会因为间隙过大出现运动回程误差。在安装边界上，这类凸轮构件的轴向定位依靠阶梯轴的轴肩实现，装配时需要配合轴承座完成径向支撑，两端轴颈的长度需要匹配轴承的安装厚度，预留合适的轴向锁紧空间，避免运转过程中出现轴向窜动；槽道段的外径尺寸需要和从动件的摆臂活动范围匹配，保证滚子在整个运动行程内都能完全嵌入槽道，不会出现脱槽、卡滞的问题。实际加工这类构件时，需要采用四轴联动的加工方案，一次装夹完成槽道的全轮廓铣削，避免多次装夹带来的轮廓错位，加工完成后还需要对槽道表面做淬火处理，提升表面耐磨性，延长构件的使用寿命，因为槽道和滚子长期处于高副接触状态，表面硬度不足很容易出现磨损凹陷，导致传动精度下降。在设备实际运行过程中，这类凸轮构件的转速通常不会超过300转每分钟，设计时需要根据负载大小核算轴的抗扭强度，尤其是槽道位置的轴径削弱部分，需要保证足够的安全系数，避免长期交变载荷下出现轴体断裂的问题；同时槽道的出入口位置需要做圆滑过渡，减少滚子进出轮廓段时的刚性冲击，降低设备运行的噪音和振动。
