车辆正面刚性柱碰撞显式动力学仿真

项目分类:汽车 发布时间:2022-06-09 ID:650624
  • 车辆正面刚性柱碰撞显式动力学仿真
  • 车辆正面刚性柱碰撞显式动力学仿真
  • 车辆正面刚性柱碰撞显式动力学仿真
  • 车辆正面刚性柱碰撞显式动力学仿真

  这套仿真对象聚焦于车辆正面碰撞刚性立柱这一典型工况,在结构安全开发流程中属于高频验证环节。实际道路场景里,车辆撞击路灯杆、护栏立柱、行道树等细长刚性障碍时,接触区域集中在车身前部很窄的宽度范围内,载荷无法像全宽壁障碰撞那样由前纵梁、防撞横梁均匀分摊,局部侵入量往往更大,对乘员舱完整性构成的威胁也更直接,因此这类窄障碍碰撞在车身概念阶段就需要反复评估。

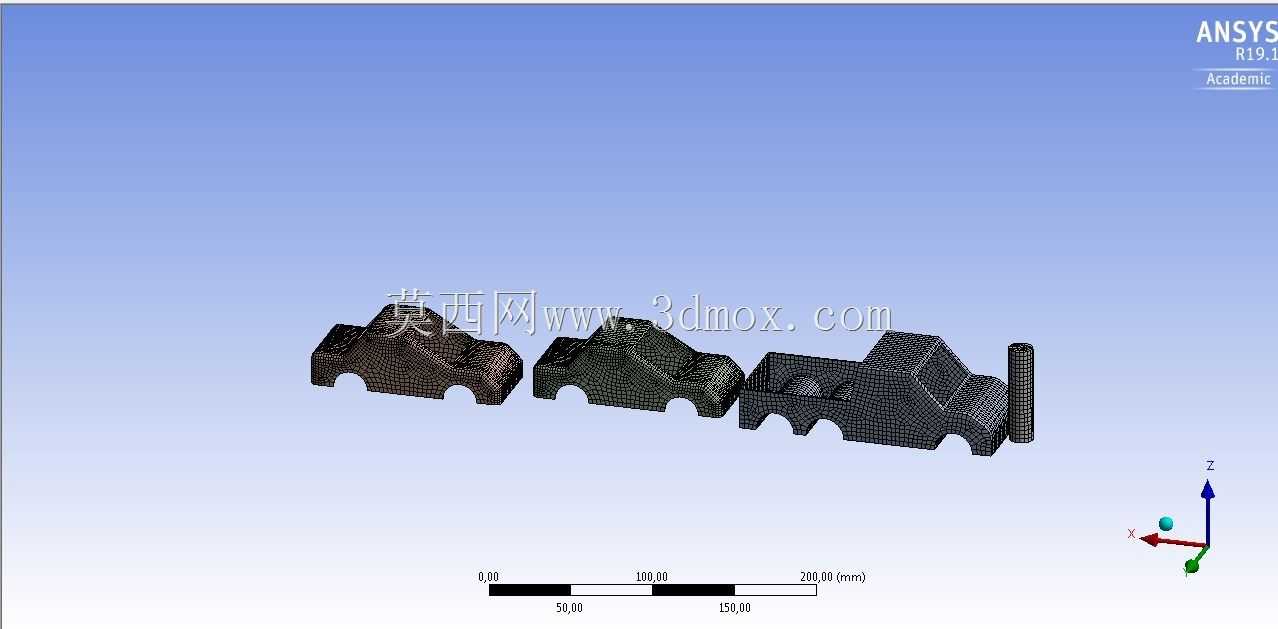

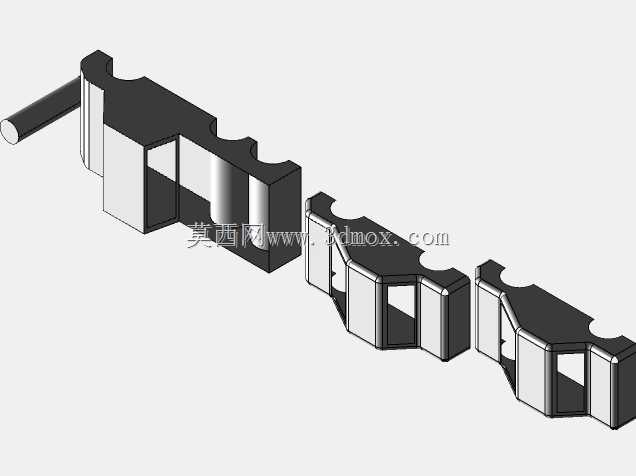

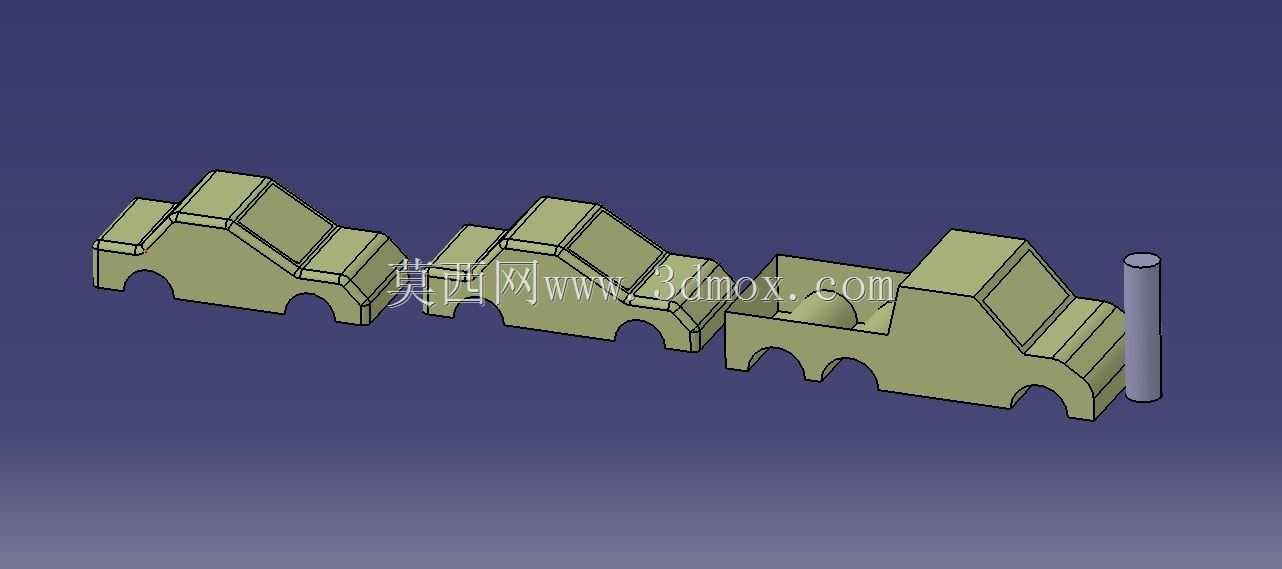

  模型把整车抽象为带网格的车身骨架结构,前部设置一根竖直圆柱作为刚性碰撞障碍,车辆以不同初速度朝向立柱运动,用于观察碰撞过程中前部压溃、驾驶室变形与能量吸收的演化。从几何处理思路看,车身外壳采用薄壳结构表达,表面赋予统一厚度,骨架与杆件则区分材料属性:车身主体选用铝合金材料档案,杆类构件选用结构钢,这种材料分区符合轻量化车身与加强件混用的工程实际。铝合金在前部吸能区有利于通过可控褶皱耗散动能,而钢结构件在关键传力路径上承担更高强度需求。

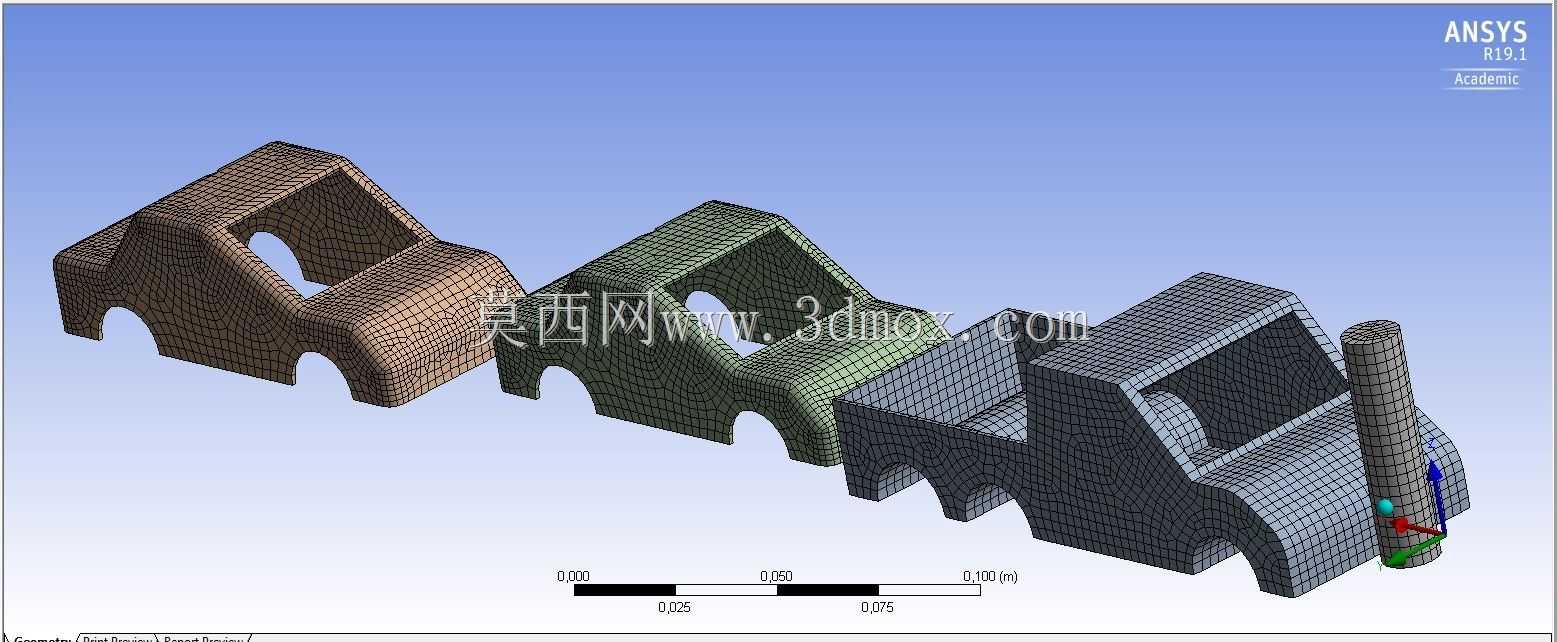

  建模时网格划分需要在精度与求解规模之间取平衡。整车离散后节点与单元数量控制在显式求解可承受的范围内,前部接触区、纵梁折弯区、立柱周边网格适当加密,远离碰撞的后部区域可相对粗化。壳单元厚度方向虽不占几何尺寸,但在接触算法中直接影响刚度与吸能表现,1.2mm 的车身表面厚度设定对应薄板冲压件的常见量级,能够反映蒙皮与加强板在压溃中的屈曲行为。

  边界与接触设置是这类分析的核心。立柱按刚性体处理,约束全部自由度,车辆给定平动初速度并约束不必要的刚体姿态干扰;车身自接触、车身与立柱的面-面接触需合理定义摩擦与穿透控制,避免网格在大变形中出现穿插。仿真分别考察多档碰撞速度,速度区间覆盖城市道路到较高车速工况,目的在于对比不同动能水平下前部吸能行程是否耗尽、立柱是否侵入乘员生存空间、门框与底板结构能否保持稳定。

  从结果判读角度,工程师重点关注几类物理量:前部结构的压溃长度与变形模式是否呈渐进式褶皱,而非突然失稳;碰撞力峰值是否过高导致加速度冲击超出乘员耐受范围;乘员舱区域尤其是门槛、A柱、地板通道的侵入位移;以及系统能量曲线中动能向内能的转化是否平滑、沙漏能是否控制在可接受比例。若前部纵梁出现弯折错位、吸能盒未充分压溃或立柱直接切入驾驶室,则需要回改结构,例如增加局部加强板、调整纵梁截面、优化材料厚度分布或改变防撞梁与立柱的初始接触位置。

  安装边界层面,这类模型并不追求发动机、悬架等总成的全部细节,而是抓住影响碰撞传力的主结构:前部纵梁、防撞梁、驾驶室框架、底板与门槛构成主要传力闭环。立柱直径与车辆前部宽度的相对关系决定了接触是“单梁受载”还是“多件共同吸能”,几何上立柱位于车身偏置位置,恰好模拟现实中偏置撞柱的恶劣情形。车身整体尺寸按缩比或简化车体处理,长度方向以前部吸能区到驾驶室后围为重点,竖向以立柱高度覆盖车头到驾驶室上部为限,确保碰撞接触在整个过程中不丢失。

  对三维建模与仿真从业者而言,该案例的价值在于打通几何简化、材料赋予、网格离散、接触定义与工况加载的完整链路。几何上过度保留圆角、小孔、内饰等细节会显著抬升单元数量而对宏观碰撞结论贡献有限;过度简化则可能丢失关键传力截面。合理做法是保留梁、柱、板的连接关系与截面特征,把不影响承载的附件转化为质量点或直接忽略。材料本构需匹配显式动力学计算要求,考虑大变形、大应变与应变率效应,才能让压溃力和变形形态接近物理实际。最终这套分析可用于车身概念方案筛选、碰撞安全性能预判以及结构改进方向验证,为后续详细设计与试验对标提供依据。
