木工插芯划线定位测量专用工具

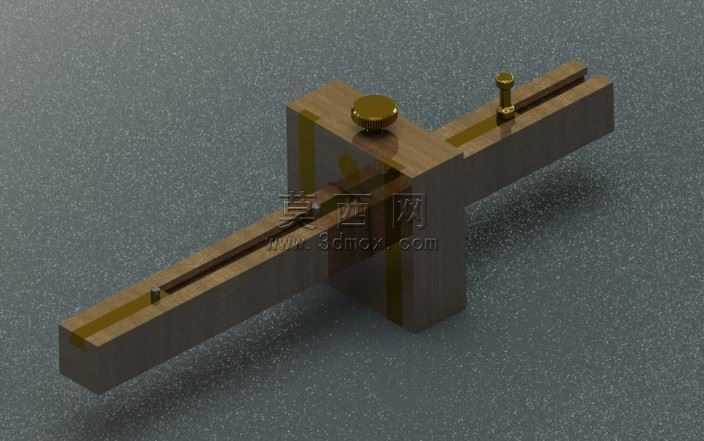

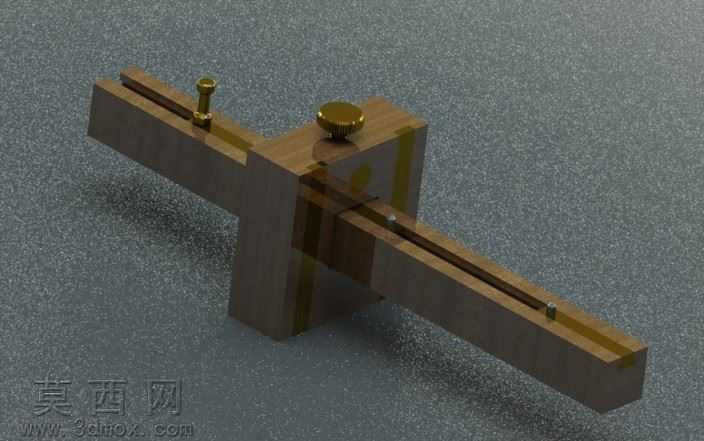

本作品为木工加工场景专用的插芯定位测量工具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循木工手工工具的人体工程学设计逻辑，对各部件的装配公差、操作行程做了精准的参数约束。整体模型以滑块式直线导轨结构为核心主体，横向长导轨与竖向定位滑块采用十字交叉装配形式，导轨表面预留刻度标识槽位，可适配不同规格的木工划线、定位作业需求。建模阶段对两个锁紧旋钮做了细节优化，旋钮表面做滚花防滑纹理处理，旋钮与滑块的螺纹连接结构完全按照标准机械螺纹参数绘制，保证虚拟装配状态下的运动逻辑与实际使用场景完全一致。材质渲染环节，主体结构采用硬质胡桃木材质表现，通过调整材质的粗糙度、纹理凹凸参数还原实木的自然肌理，锁紧旋钮采用抛光黄铜材质，通过金属反射、高光参数调整还原铜件的温润金属质感，背景采用哑光深灰磨砂材质，突出工具主体的结构轮廓与材质对比。结构设计上，横向导轨的滑槽与竖向滑块的凸台采用间隙配合参数，保证滑块可沿导轨顺畅滑动同时无多余旷量，两个锁紧旋钮分别对应横向、竖向的位置锁定，拧紧后可固定测量定位的尺寸参数，工具底部做平整化处理，可紧密贴合木材表面完成划线、定位、测量等多类木工操作。设计思路围绕传统木工划线工具的使用痛点优化，摒弃传统墨斗、角尺的多工具切换繁琐流程，将直线划线、平行定位、尺寸测量功能整合为一体，整体结构无多余复杂部件，既符合传统木工工具的操作习惯，又通过一体化结构提升作业效率，建模过程中对所有棱角做倒圆角处理，避免实际使用过程中划伤木材或操作人员，各部件的尺寸比例经过多轮调整，保证手持操作时的配重平衡，长时间使用不易产生疲劳感。
