量程0-150mm数显游标卡尺三维建模作品

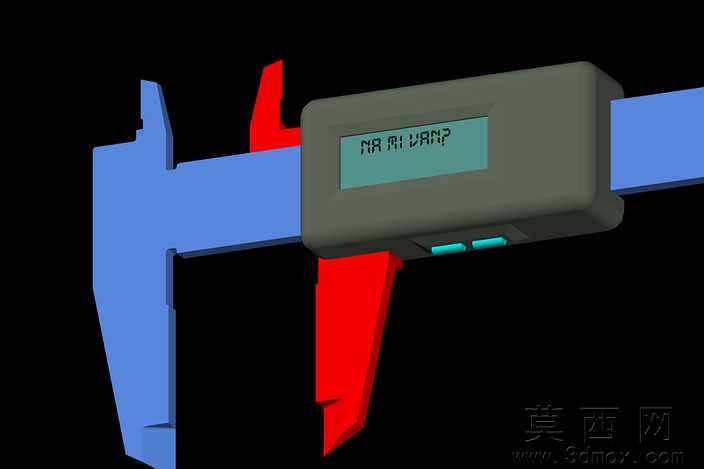

本次三维建模作品为量程0-150mm的数显游标卡尺，建模过程以还原真实量具的结构精度与外观质感为核心目标，全程在三维建模软件中完成全流程制作。建模初期先梳理数显游标卡尺的核心结构组成，将整体拆分为固定尺身、活动尺框、数显模块、内外测量爪、深度测量杆、锁紧螺钉六大独立部件，按照1:1的真实尺寸比例进行参数化草绘，先绘制尺身的基准轮廓，严格把控尺身刻度区域的长度比例，确保0-150mm量程的尺寸精度符合工业级游标卡尺的制造公差标准。结构建模阶段，针对测量爪的刃口部分做了精细化处理，内测量爪的圆弧接触面、外测量爪的平面贴合面都做了单独的面优化，避免建模过程中出现棱角失真的问题；活动尺框与尺身的配合间隙按照真实产品的滑动配合公差预留，还原卡尺滑动结构的装配逻辑；数显模块部分单独建模，将显示屏区域、功能按键区域、模块外壳的卡扣结构都做了细节还原，显示屏的凹槽深度、按键的凸起高度都参照实物比例制作，保证数显模块与尺框的装配位置严丝合缝。材质与渲染阶段，为不同部件匹配对应的真实材质：尺身与测量爪部分采用不锈钢材质，调整金属粗糙度参数还原量具表面哑光磨砂的金属质感，同时添加细微的金属划痕纹理提升真实度；数显模块外壳采用硬质工程塑料材质，调整塑料的漫反射与高光参数，还原工业塑料的哑光质感；显示屏部分采用半透明的液晶材质，添加轻微的反光效果模拟真实屏幕的显示质感，屏幕上的数字内容也按照数显卡尺的显示样式做了贴图处理；按键部分采用软质塑胶材质，与外壳塑料形成材质区分。渲染环节采用深色纯色背景突出卡尺主体，打光采用三点布光方案，主光从斜上方照射凸显金属尺身的轮廓质感，辅光补亮暗部避免测量爪区域出现死黑，轮廓光勾勒尺身边缘提升整体立体感，最终渲染效果清晰展现卡尺的整体结构与各部件细节，完整还原了这款常用精密测量工具的外观形态与结构特征，可作为工业教学演示、量具产品展示的三维素材使用。
