花键综合检测量规三维设计作品

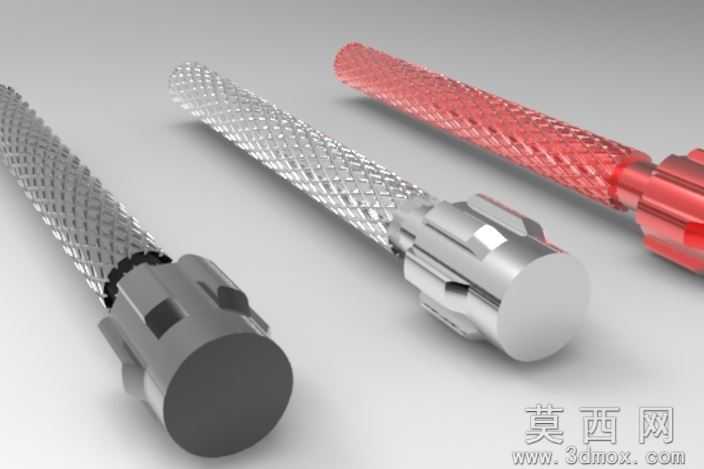

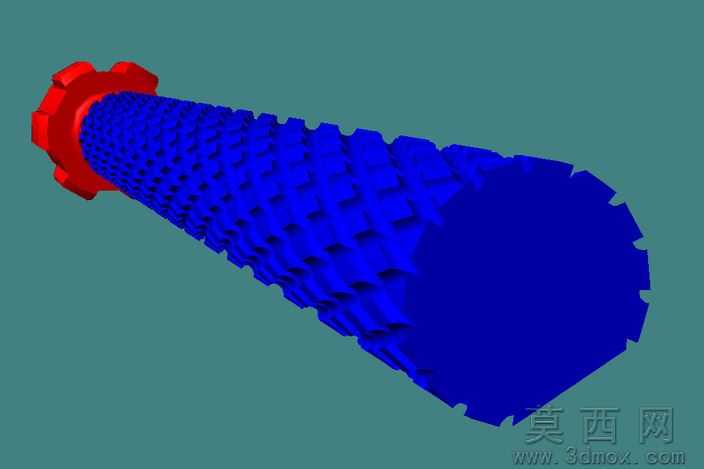

本作品为花键检测用量规的三维数字化设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对花键量规的核心检测工作面进行参数化定义，将花键的齿距、齿形角、大径小径公差等核心检测参数关联至建模特征，保证量规工作段的尺寸精度完全符合花键工件的检测规范。量规整体分为手持操作段与检测工作段两部分结构，手持段采用网纹滚花的防滑结构设计，建模时通过阵列特征生成均匀的菱形滚花纹理，既还原了实际加工后的表面形态，也保证了渲染阶段材质附着的真实感；检测工作段则严格按照通止规的设计要求，分别构建通端与止端的花键啮合结构，所有齿形特征均通过渐开线方程驱动生成，保证齿形轮廓的精度与实际加工产品一致。材质渲染阶段针对不同部件进行差异化材质调配，手持段采用哑光磨砂金属材质，调整粗糙度参数模拟钢制零件表面发蓝处理的质感，检测工作段则采用高反光的抛光金属材质，添加细微的划痕纹理模拟量规长期使用后的磨损质感，不同量规个体通过调整金属材质的基础色调，分别呈现出钢件本色、阳极氧化红等不同表面处理效果，提升整体渲染的真实度。结构设计上充分考虑量规的实际使用场景，在手持段与工作段的衔接位置设计了限位凸台结构，既可以避免使用时手部滑移接触检测工作面，也强化了量规整体的结构强度，所有边角位置均做了倒角处理，还原实际加工中的工艺细节。设计过程中同步完成了量规的装配干涉检查，确保各部分结构衔接顺畅，不存在特征冲突，最终渲染输出的效果完整还原了花键量规的工业质感与结构细节，可作为花键加工检测环节的工艺参考、检具设计的数字化验证模型使用。
