欧宝FRONTERA车载摄像头固定饰框

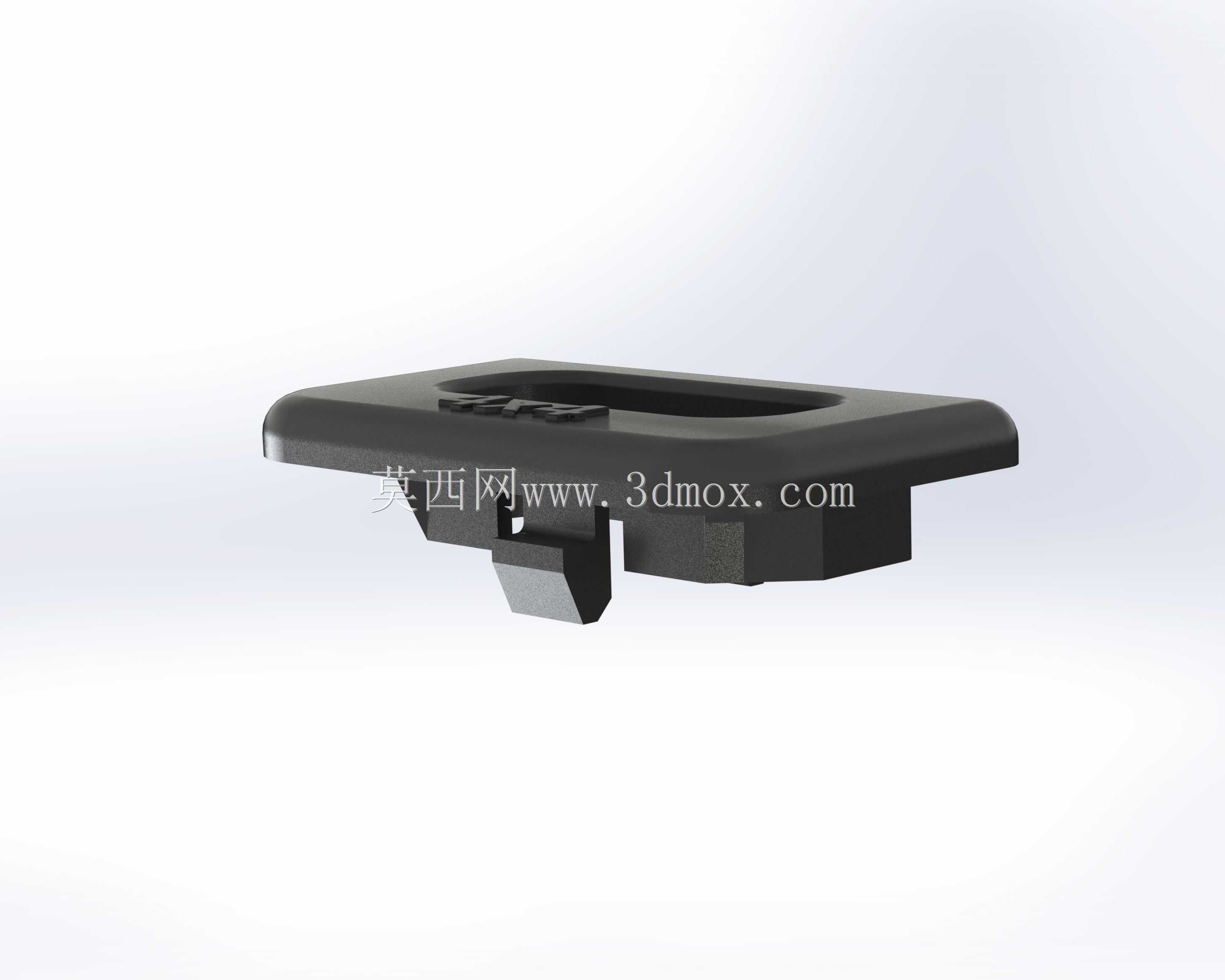

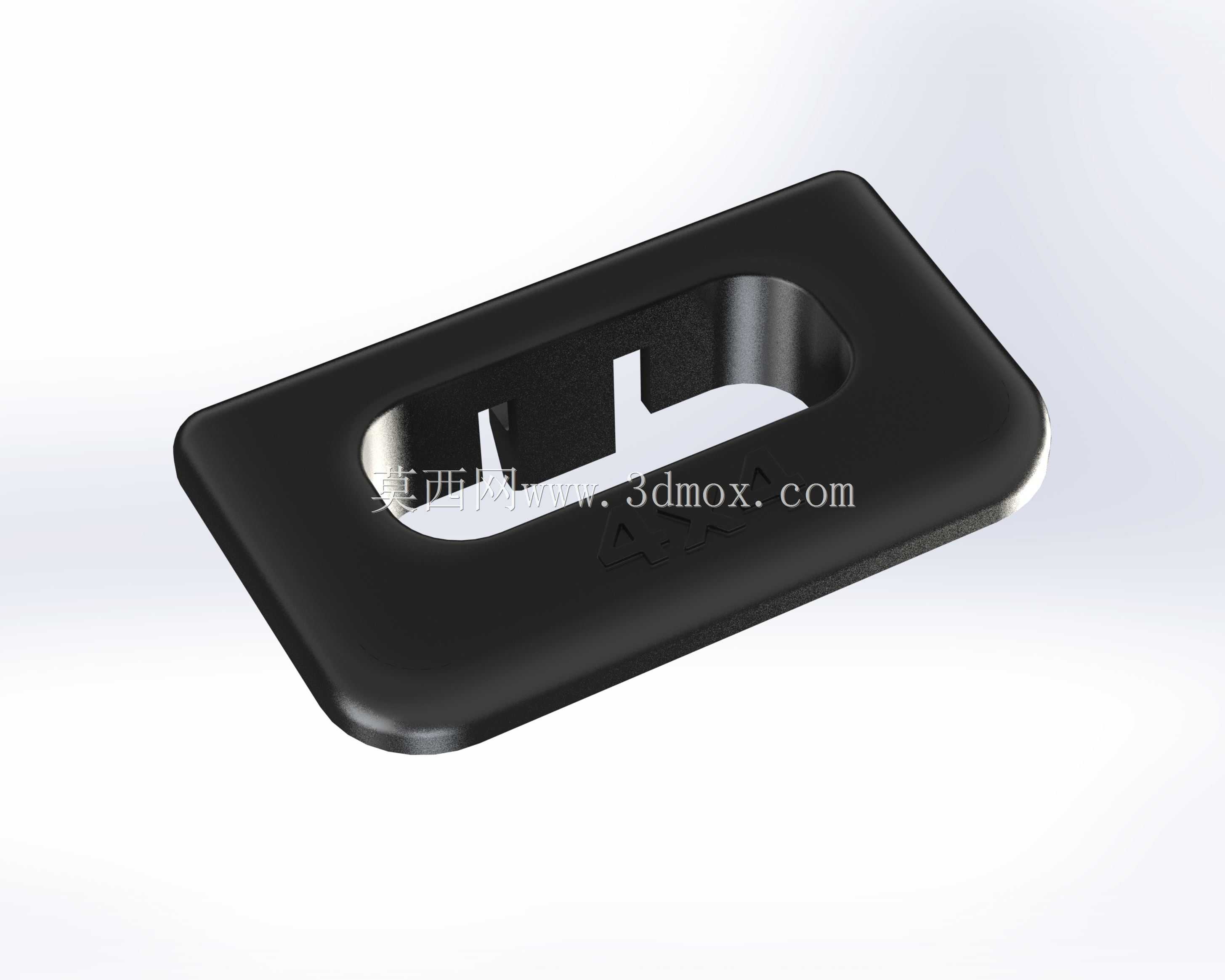

　　车载内饰的卡扣式饰件在整车装配环节属于典型的小尺寸高匹配度零件，这类零件没有复杂的传动结构，却直接影响内饰装配的贴合度与外观一致性，本次梳理的这款饰框对应欧宝FRONTERA车型的车载摄像头安装位，属于内饰覆盖件范畴。从实际装车场景来看，该零件布置在车内顶棚或者尾门内饰板的对应开孔位置，核心作用是将后置或者车内辅助摄像头的安装区域做包覆遮挡，一方面把摄像头周边的钣金开孔、线束接头完全隐藏在饰板背面，避免内饰出现裸露的孔洞与走线，另一方面给摄像头提供精准的对位窗口，保证镜头的可视角度不会被周边饰板遮挡，同时让内饰面的视觉风格保持统一，不会因为后期加装摄像头出现突兀的开孔痕迹。

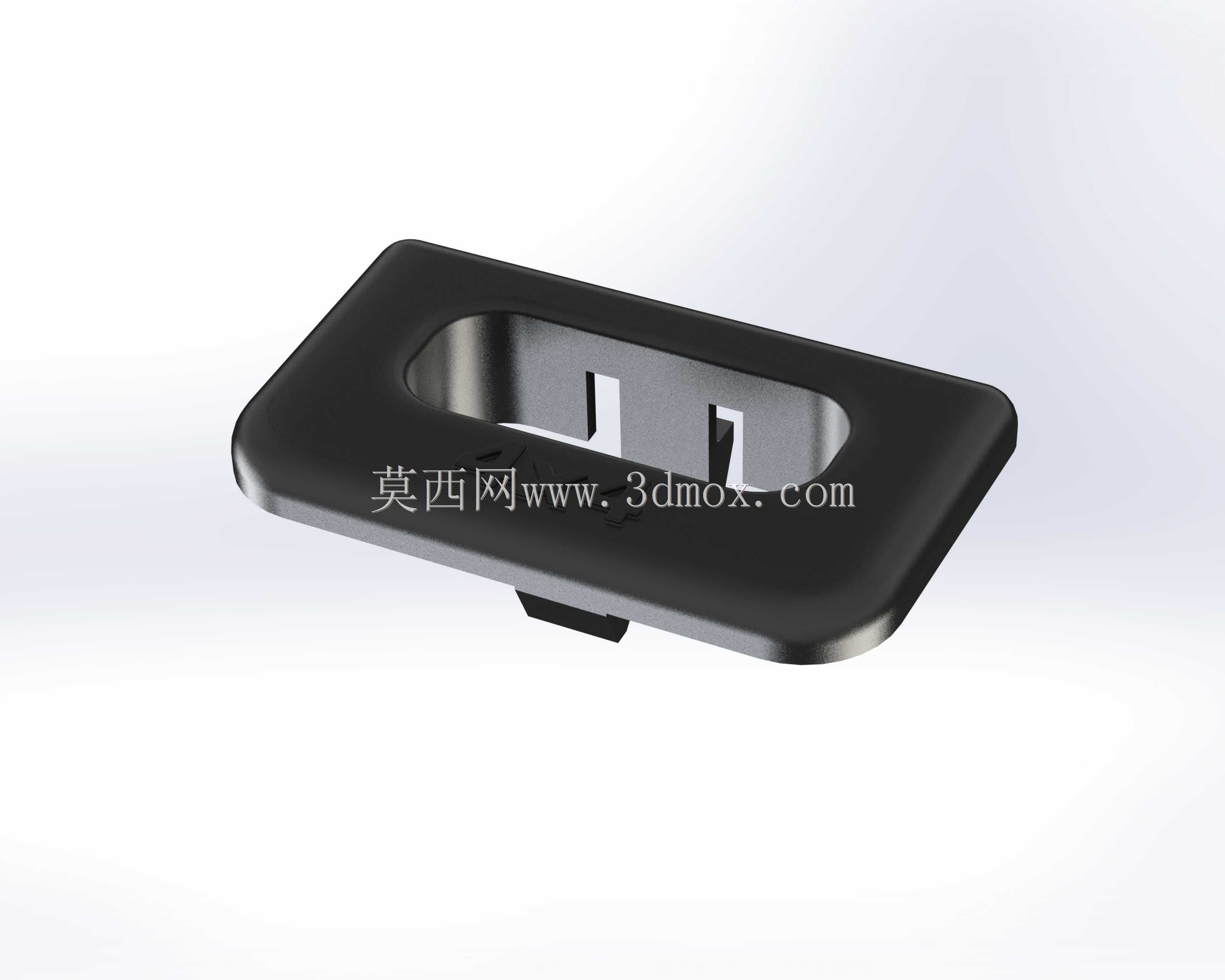

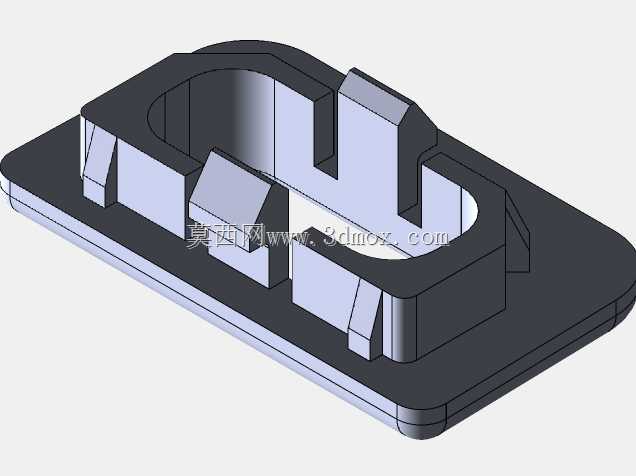

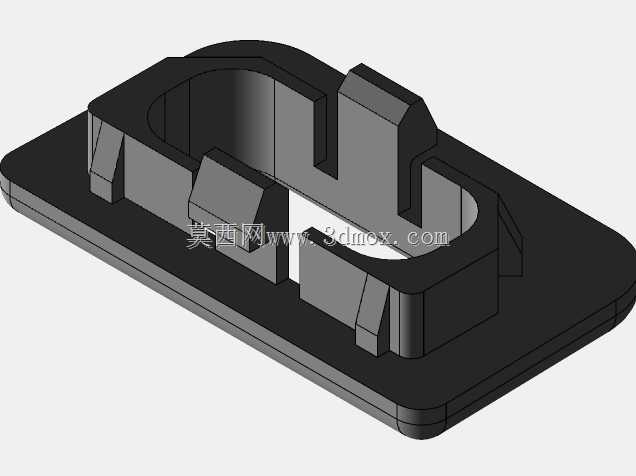

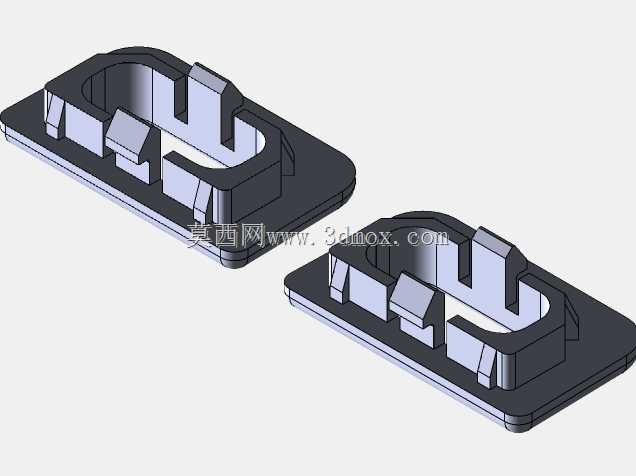

　　从结构设计逻辑来看，这款饰框整体采用扁平方正的圆角造型，外轮廓做了大圆角过渡，没有尖锐棱角，既符合汽车内饰件的安全要求，也能在装配时避免刮伤周边的内饰蒙皮。主体面板为薄壳式结构，正面是完整的哑光装饰面，中间开出长条形的贯通窗口，窗口内部预留了两个对称的定位卡位凸耳，这两个凸耳的位置刚好对应摄像头壳体两侧的定位槽，装配时摄像头从饰框背面推入，凸耳卡入摄像头壳体的卡槽内，不需要额外打螺丝就能完成轴向限位，配合背面四周伸出的弹性卡扣脚，直接卡入内饰板或者钣金支架的预开孔内，整个装配过程不需要额外紧固件，工位操作只需要对准按压即可完成固定，符合整车总装线的快装要求。

　　建模过程中首先要确认的是安装边界尺寸：饰框的外轮廓长宽需要完全覆盖内饰板上的预开孔，边缘预留至少8mm的搭接翻边，保证按压装配后饰框边缘完全压住开孔周边的内饰面料，不会出现漏缝或者翘边。中间窗口的开孔尺寸需要严格匹配摄像头的镜头视场角，窗口的内边缘距离镜头有效通光区域至少保留3mm以上的间隙，避免车辆行驶过程中出现震动位移时饰框边缘进入镜头画面形成暗角。饰框的本体壁厚控制在2.5mm左右，属于典型的ABS或者PP改性塑料注塑件的常规壁厚，背面的卡扣脚做了渐变加厚处理，卡扣的倒扣量控制在1.2mm，既保证卡入后有足够的拉拔力，车辆在颠簸路面行驶时不会松脱异响，也能在售后维修需要拆卸摄像头时，用塑料撬板沿边缘发力就能顺利把饰框取下，不会轻易掰断卡扣。

　　细节设计上，饰框的外边缘做了一圈0.5mm的减薄止口，装配后止口完全贴紧内饰板表面，消除饰框和内饰面料之间的装配间隙，避免车辆运行中两个零件互相摩擦产生异响。窗口内侧的两个定位凸耳做了导向斜面，摄像头从背面推入时可以顺着斜面自动滑入卡位，即使总装工位的操作人员存在小幅对位偏差，也能顺利完成装配，降低对线体工装的精度要求。零件背面的卡扣位置分布在长轴方向的两端以及短边中点位置，一共四处卡接点，卡接完成后整个饰框的受力均匀，不会出现某一侧翘起的情况。这类饰件在开发阶段需要重点验证和周边内饰的匹配间隙，同时确认摄像头装入后镜头的光轴和窗口中心的同轴度，避免出现画面偏移，建模时所有的圆角、拔模角度都要按照注塑工艺要求设置，外表面的拔模斜度取1.5度，保证注塑完成后零件可以顺利从模具脱出，表面不会出现拉伤痕迹。
