博世PB9标准车用盆形电喇叭结构

　　该三维结构对应乘用车、轻型商用车前舱常用的盆形电喇叭，主要用于车辆行驶过程中的警示发声，在会车、行人提醒、倒车警示、狭窄通道通过以及紧急工况下提供明确的声学信号。与外露式气喇叭或螺旋管喇叭相比，盆形电喇叭把电磁驱动、膜片振动、共鸣盘和外壳防护集中在扁平圆盘内，适合布置在散热器框架、翼子板内侧、前保险杠后方等空间紧张的位置。

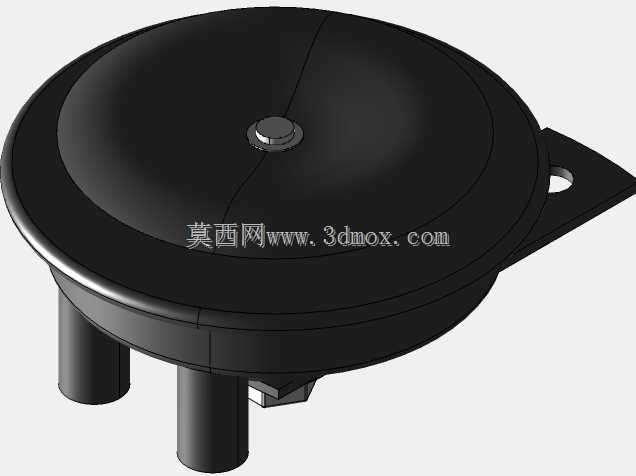

　　从外形边界看，主体采用近似圆盘的封闭壳体，上盖为浅盆形曲面，中心设置小直径调节与防护结构。圆盘外缘带有侧向安装耳，耳片上开设安装孔，可通过螺栓固定在车身支架上；该耳片并非单纯装饰件，而是承担振动隔离和定位约束。壳体下方保留柱状接线或支撑结构，便于线束插接、搭铁以及与安装支架形成稳定边界。建模时需要重点控制圆盘直径、总高度、耳片孔位、孔中心到壳体中心的距离、下方柱体直径和伸出长度，这些尺寸直接影响整车装配时的避让关系。

　　实际装车时，喇叭不能与保险杠蒙皮、冷凝器、散热器、线束插件和车身钣金发生干涉。由于工作时膜片和壳体存在持续微振动，安装点周围应留出振动位移空间，耳片与支架之间通常配合减振垫或弹性衬套，避免刚性传递造成车身异响。喇叭朝向也需要考虑进水、泥沙和高温气流影响，出声面不宜完全贴靠封闭腔体，后侧接线区域应避免长期积水。模型中圆盘下方的柱体和连接区域可用于检查接插件插拔方向，尤其在前置多模块密集布置时，线束弯曲半径和维修工具操作空间都要提前校核。

　　功能结构上，这类喇叭依靠电磁线圈断续吸合衔铁，带动膜片高频振动，再经盆形上盖形成声学放大和频率集中。外壳既承担防护作用，也参与声音指向和共鸣控制。上盖表面的分模线、中心圆形盖、边缘卷边和侧向耳片均反映了冲压、卷边装配与内部封装的工艺逻辑。圆盘下部可见的小型金属连接片和柱形结构，对应电流输入、接地或机械支撑位置；在三维设计中不能只把外观做成封闭实体，而应保留安装、接线和维护所需的局部特征。

　　结构设计思路偏向紧凑、耐振和易安装。盆形轮廓能够在较小厚度下获得较大的膜片有效面积，侧向耳片则把紧固件从圆盘正下方转移到外侧，降低整体高度。对于前舱布置工程师而言，这种结构的优势是占用纵深小，固定点简单；需要注意的是，喇叭工作电流较大，接线柱区域与周边塑料件、热管理部件之间应保持安全间隙。模型可用于检查前舱模块间距、支架折弯角度、螺栓装配方向以及接插件手操作空间，也可作为通用警示声响部件在专用车、低速车辆和工程机械驾驶室外部安装方案中的参考。

　　在建模表达上，外观曲面应保持盆形上盖的连续过渡，边缘卷边需体现冲压件厚度，耳片开孔处应反映真实安装间隙。下方柱体不宜简化为无关圆柱，因为其位置决定了线束接口和支架避让；中心小盖与壳体的同轴关系也会影响视觉比例和装配理解。若用于工程评审，可进一步补充膜片、线圈、触点、衔铁和减振垫等内部件，以分析发声原理、振动路径和耐久性；若用于整车布置，则当前外部结构已足以完成安装边界、干涉检查和维修空间评估。
