户外防水枪式安防监控摄像头结构

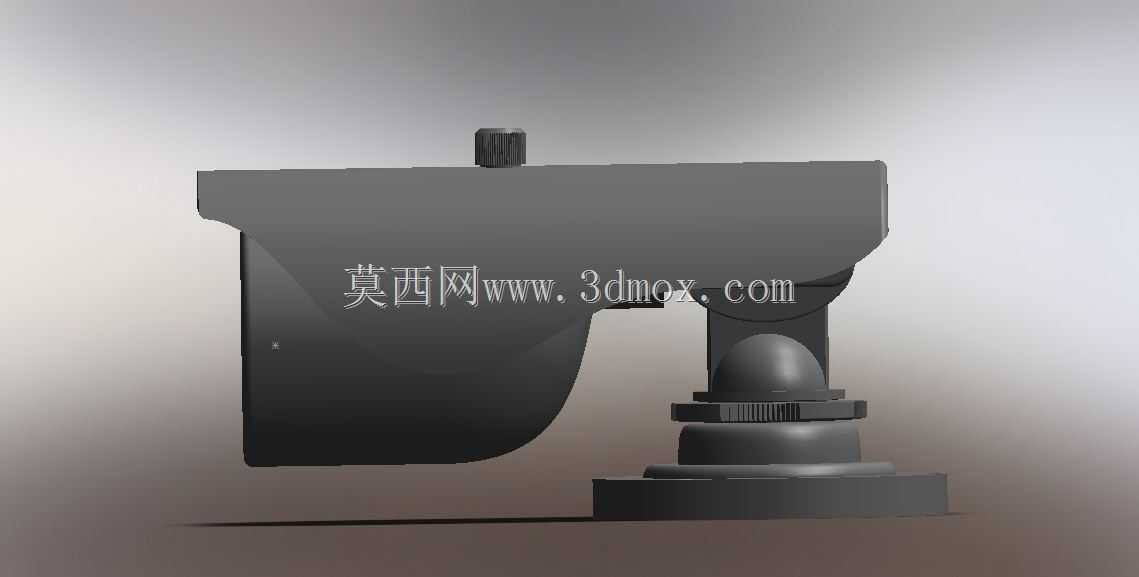

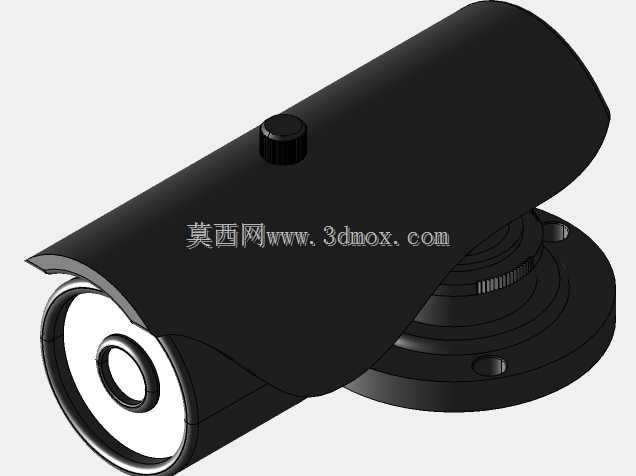

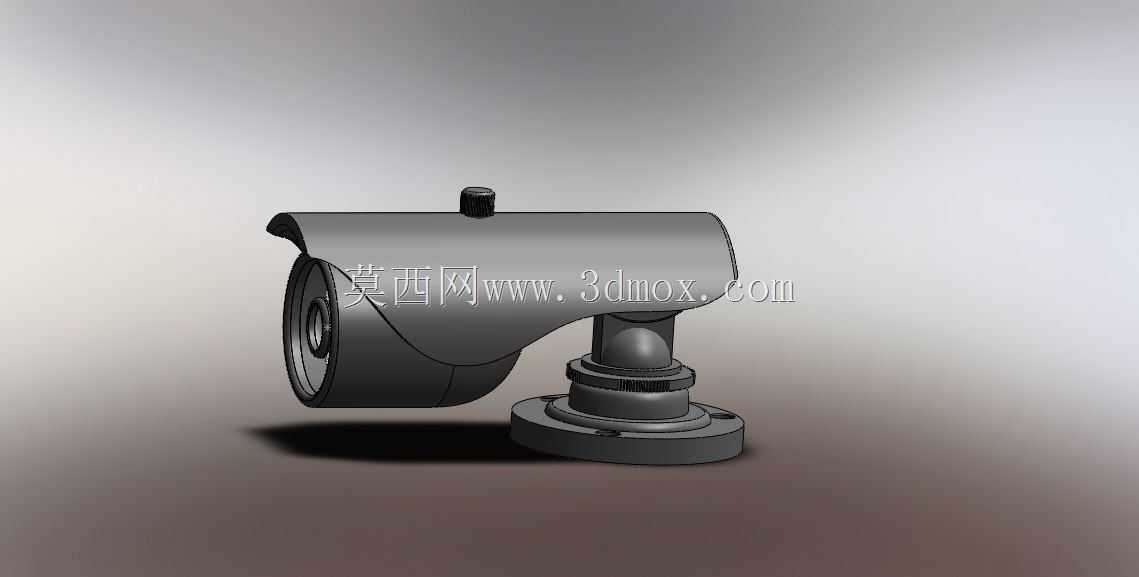

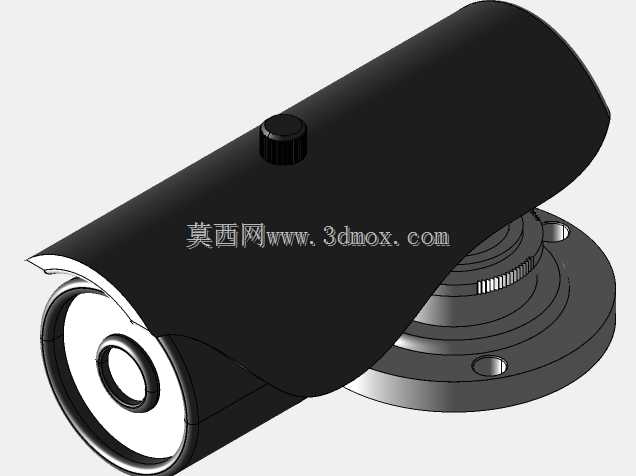

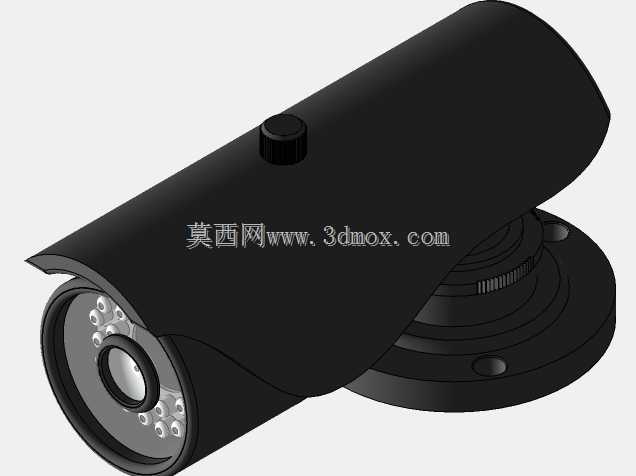

　　这款枪式监控摄像头的三维结构围绕室外长期值守场景展开，整机采用横向圆筒机身搭配底部万向安装座的经典布局，前端镜头区域做内凹遮光处理，圆筒上沿向前延伸出一体式遮阳挡雨檐，可减少正午阳光直射镜头造成的眩光，同时阻挡雨水直接冲刷前视玻璃面。机身顶部预留小型光敏或拾音附件安装凸台，后端为线缆引出与检修端盖位置，外壳接缝沿圆筒轴向布置，便于装配时压入防水胶条。

　　从实际部署角度看，这类设备常见于园区周界、厂区通道、商铺门头、地下车库出入口以及楼宇外围墙面。机身圆筒内部沿轴向依次布置镜头组件、成像电路板、电源处理模块和后端接线腔，各模块通过螺钉固定在筒内加强筋上，圆筒内壁的限位筋既可以控制电路板装配位置，也能增强薄壳圆筒的抗扭刚度，避免外壳受侧向挤压时变形触碰内部板卡。

　　底部支撑结构是整机安装适应性的关键。摄像头下方通过球铰或回转座连接立式支柱，支柱下端落在圆形法兰底盘上，法兰盘均布多个安装孔，可直接用膨胀螺栓固定在墙面、立柱或横臂上。装配时先固定底盘，再调整机身俯仰角度与水平朝向，锁紧中部压紧螺母后即可保持视角稳定。这种结构允许摄像头在水平方向大范围旋转，在垂直方向获得足够俯角，既可以平视通道，也能向下覆盖门口近区，减少画面盲区。

　　外形边界方面，圆筒主体长度明显大于直径，前端遮光罩略大于筒身，后端盖保持平齐；底盘直径大于支柱直径，形成稳定支撑面。建模时需要重点控制镜头中心到法兰底面的高度、法兰孔位分布、球铰转动范围以及机身与支架之间的避让间隙。若用于工程选型，还要核对机身与墙面安装板之间的最小距离，保证线缆能够从底盘中心或侧部顺利引出，并避免支架锁紧后与圆筒下壁发生干涉。

　　散热与防护也是结构设计中不可忽视的部分。室外枪机长期通电后，成像板和电源模块会持续发热，金属或高强度塑料外壳需要通过筒壁与外部空气换热，因此外表面尽量保持连续，不宜设置过多突兀凸起。前盖与筒体、后端盖与线缆出口都属于防水薄弱位置，结构上应采用台阶配合面，给密封圈留出压缩量；线缆出口处使用防水接头，可以降低潮气沿线缆进入内腔的风险。

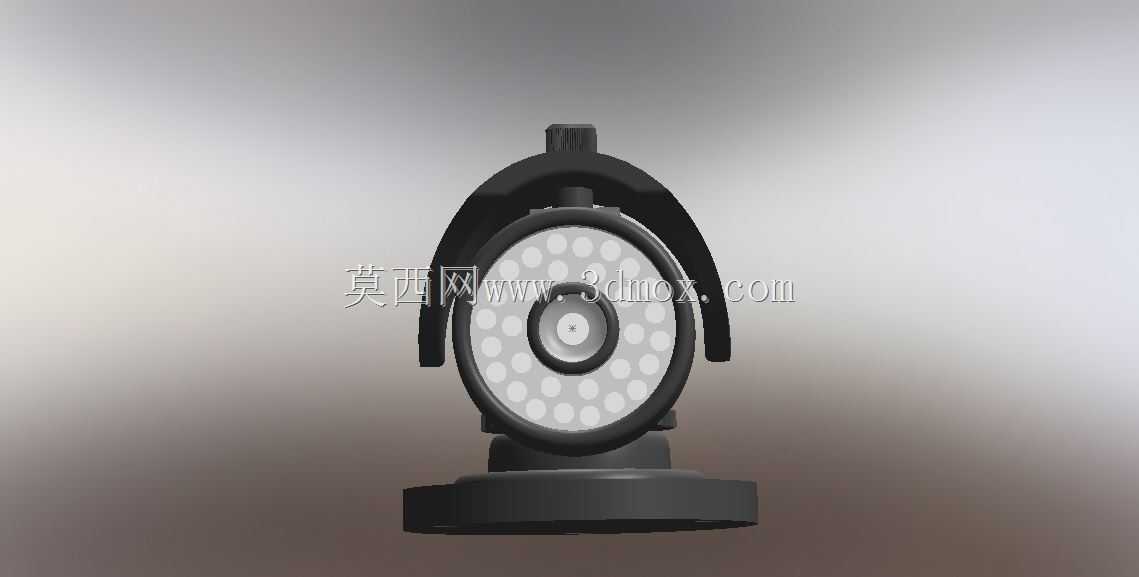

　　镜头前端的玻璃片安装在圆筒前内侧，外圈通过压圈固定，玻璃与压圈之间设置软垫，既能缓冲振动，也能避免硬性接触导致玻璃破裂。遮阳檐与筒身一体过渡，边缘做圆滑处理，减少雨水沿边缘倒流到镜头正面的概率。机身表面以深色哑光处理为主，能够降低阳光反射，也使设备在室外环境中更加耐脏。

　　从三维建模流程看，圆筒机身可通过旋转与拉伸组合建立，再切除前端镜头孔、顶部附件孔和底部连接孔；支架部分需要分别建立法兰盘、立柱、回转锁紧套和球头连接座，保证各零件同轴关系清晰。装配验证时应转动摄像头，检查俯仰极限位置下机身是否碰撞支柱，同时确认法兰孔与常见墙面支架孔距相匹配。整体结构并不复杂，但对密封、视角调节、安装强度和长期户外可靠性的要求较高，适合作为安防设备结构设计、监控点位布置以及小型户外电子壳体建模的参考对象。
