复古双铃金属机械闹钟外观结构设计

　　这款双铃机械闹钟的三维结构围绕传统桌面计时器具展开，整体采用圆润卧式钟体配合顶部双铃的经典布局，适合用于日用消费品外观设计、教学演示、产品渲染以及小型机械结构参考。钟体主体为近似圆柱的金属壳体，正面承载大尺寸圆形表盘，背部用于容纳机芯、固定支架和控制按键；顶部两个半球形铃罩左右对称布置，中间通过敲击机构连接，形成闹钟发声单元。该类产品的实际用途并不只是显示时间，还承担定时提醒、桌面陈设和复古风格装饰等功能，因此在建模时需要同时兼顾机械装配关系与外观曲面质量。

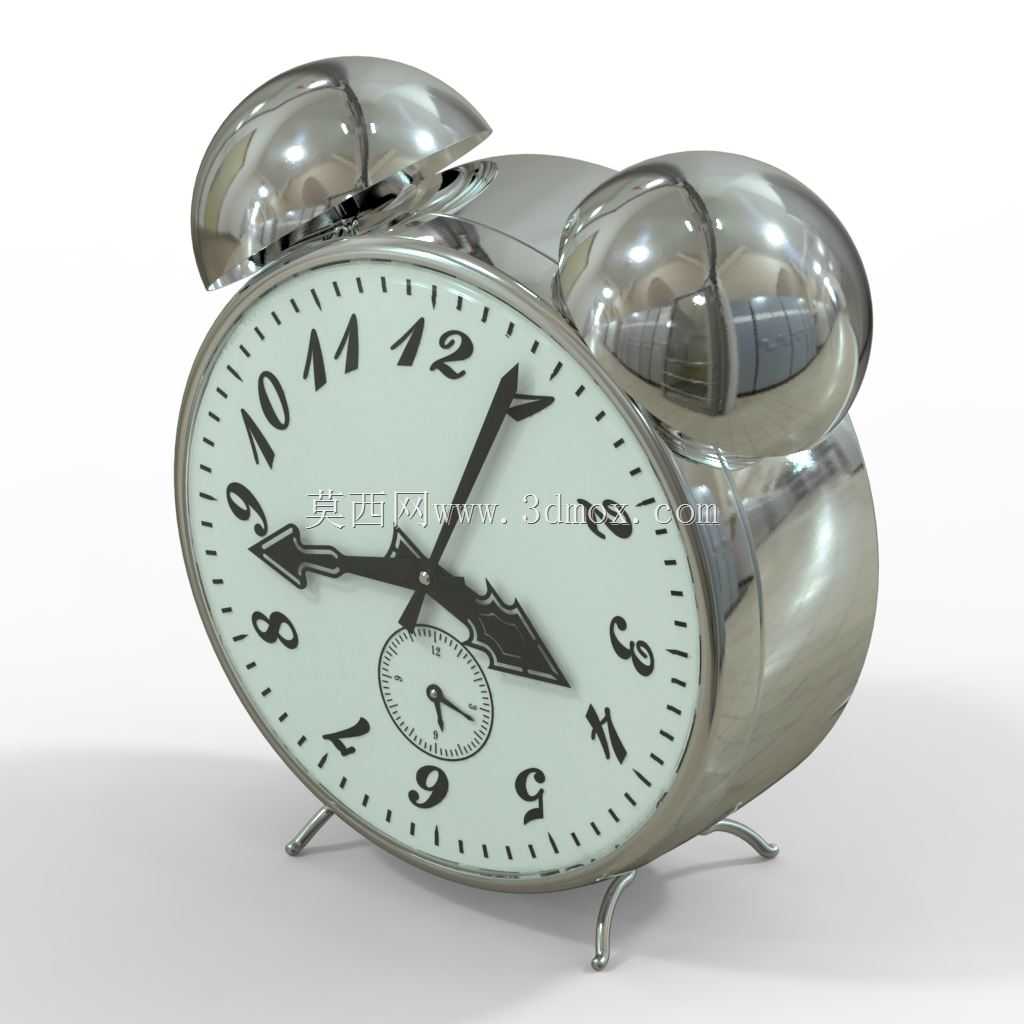

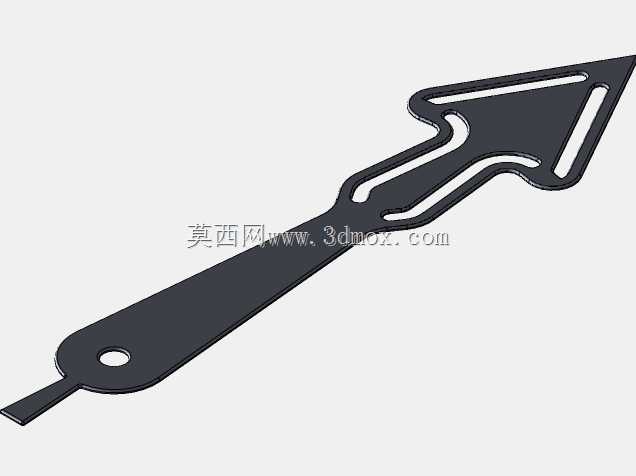

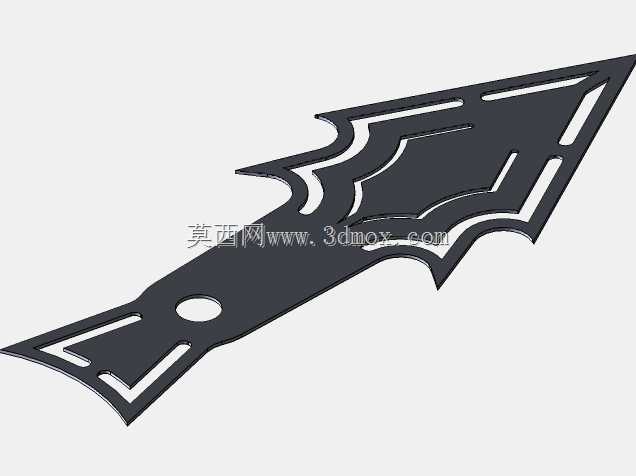

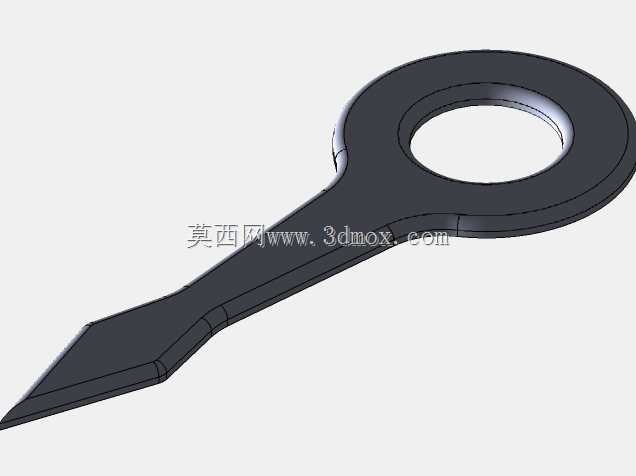

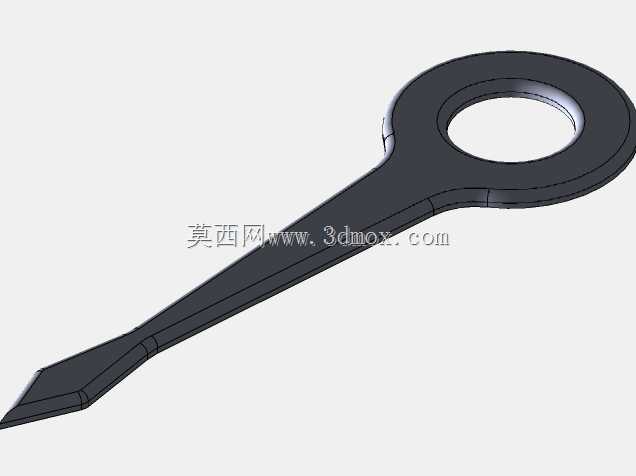

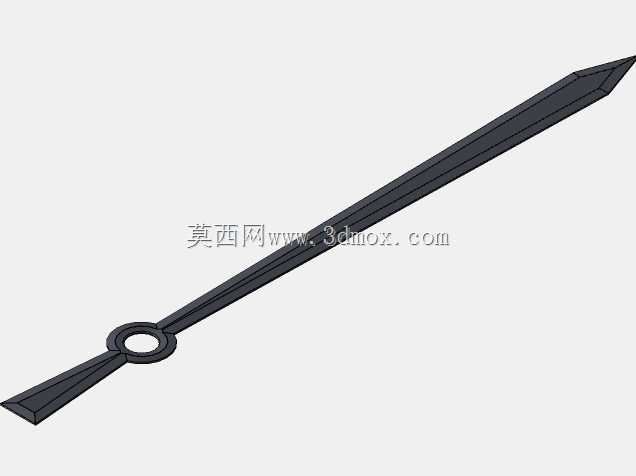

　　从结构设计角度看，钟壳是整个产品的基准件，外表面采用连续回转曲面，边缘做圆滑过渡，既能够减少冲压或拉伸成型时的应力集中，也能提升手持和摆放时的安全性。表盘区域略向前凸出，外圈通过卷边或压圈固定玻璃镜片，这种结构可以保护指针和刻度，同时便于装配时从正面压装。表盘上的阿拉伯数字、分钟刻度、时针、分针、秒针以及小表盘指针都需要保持清晰的层级关系；指针轴位于表盘中心，各指针在高度方向上留有间隙，避免运动干涉。小表盘区域可用于秒针显示或闹铃设定，其中心轴与主机芯传动位置对应，建模时应保证同轴度和轴向间距。

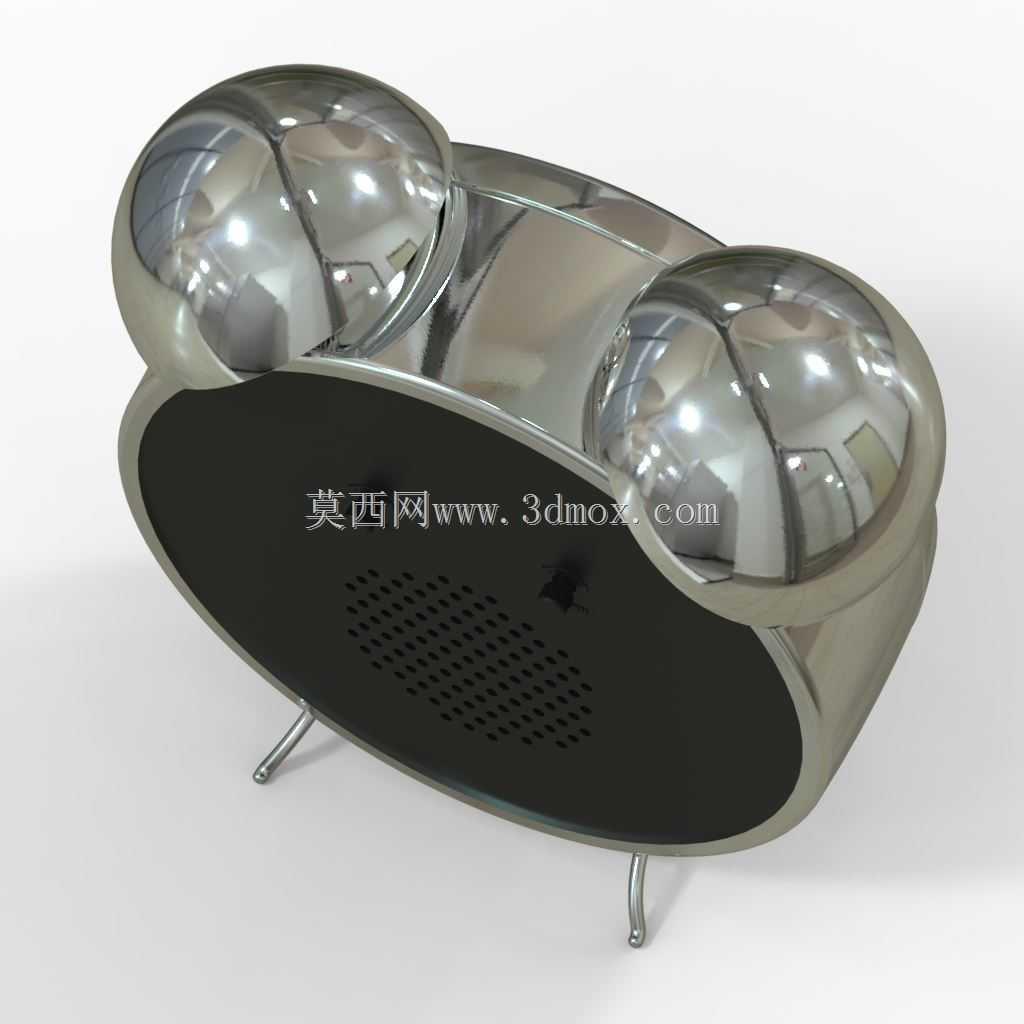

　　顶部双铃是视觉和功能上的重点。两个铃罩采用薄壁半球形曲面，内侧预留敲击锤运动空间，铃体通过支架与钟壳连接。铃罩表面为高亮金属质感，曲面反射强烈，因此在三维建模中应保证半球曲面、收口边缘和支架连接处的光顺性，避免出现褶皱或曲率突变。中间敲击机构在闹铃触发时往复摆动，敲击左右铃体内侧或边缘发出声音；机构的摆锤、连杆、转轴和限位结构需要按照实际运动关系布置，转轴中心应位于两铃之间的对称面上，使两侧敲击力度尽量均衡。

　　钟体底部采用两支弯曲金属脚支撑，支脚从壳体下方向外前方展开，形成稳定的三点或四点接触趋势。支脚并非简单装饰件，它决定产品放置时的俯仰角度和防滑稳定性。设计时需要控制支脚末端与桌面的接触位置，使钟体重心落在支撑范围以内；同时支脚具有一定弹性，能够缓冲敲击铃体时产生的振动。若用于后续工程深化，还可在支脚末端增加橡胶脚垫，以降低金属与桌面之间的滑动和噪声。

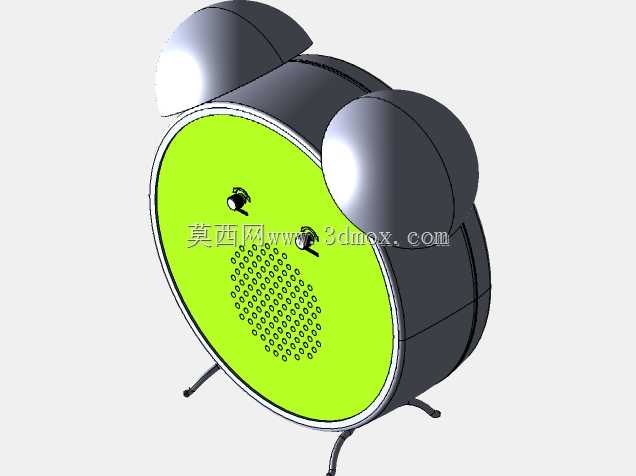

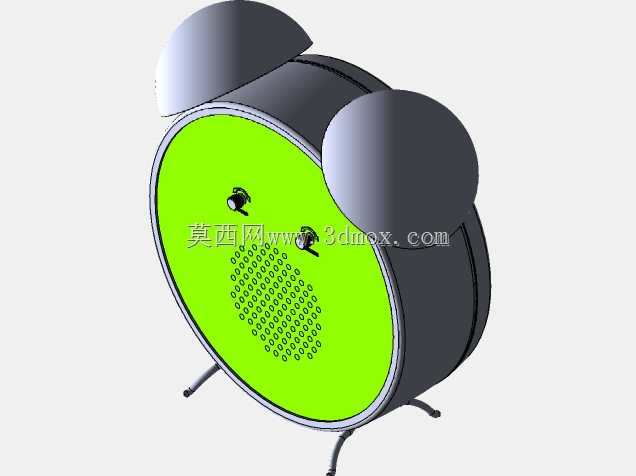

　　侧面控制件通常包括上弦旋钮、闹铃设定旋钮或拨杆，这些零件位于钟壳背部或侧后方，外形应避开表盘视觉区域，同时保证用户在不翻转产品的情况下能够操作。旋钮与壳体之间需要设置轴套或让位孔，孔位高度与机芯夹板对应；拨杆则需要有明确的行程范围和限位面，防止过度扳动损伤内部机构。若将该模型用于结构拆解，可进一步补充机芯夹板、齿轮系、发条盒、擒纵机构、闹铃凸轮和锤簧等细节，使外观模型扩展为可表达工作原理的完整装配。

　　外形边界方面，产品宽度主要由钟体直径和两侧铃罩外伸量决定，高度则由底部支脚到顶部铃面的距离构成，深度受钟壳厚度和背部旋钮突出量影响。摆放时不仅要关注产品自身轮廓，还需预留背部操作空间和顶部铃声传播空间；双铃上方不宜紧贴柜体或隔板，否则会影响声音扩散，也可能在敲击振动时产生碰撞。表盘向前倾斜的角度应便于坐姿或站姿读取，通常由底部支脚高度和钟壳重心位置共同决定。

　　建模流程上，可先以钟壳回转体建立主体，再依据中心轴确定表盘、玻璃圈、指针系和背部机芯位置；双铃部分通过半球曲面和薄壁特征完成，支架与敲击机构按对称面装配；最后处理支脚、旋钮、表面刻度和材质分区。曲面交接处应重点检查铃罩与支架、钟壳与压圈、支脚与底壳之间的过渡，这些位置既是外观分缝区域，也是实际制造中容易出现装配偏差的部位。整体结构保留了机械闹钟辨识度高、零件关系清晰、功能表达直观的特点，适合作为日用计时产品外观与机构结合的设计案例。
