曲面电竞显示设备外观结构设计

　　做桌面显示设备结构设计这些年，曲面屏的曲率匹配、支架承重平衡一直是消费级数码外设建模里容易踩坑的环节，这次的曲面显示设备结构方案，是针对桌面电竞、日常办公双场景做的适配设计，先从实际安装边界说起，整机屏幕部分采用1500R曲率的曲面面板，屏幕本体净宽度控制在720mm范围内，不含支架的屏幕主体厚度最薄处仅12mm，屏幕下边框集成控制按键区域的厚度为38mm，预留了PCB控制板、接口模块的安装空间，背部的曲面过渡弧度从屏幕中轴向两侧自然收窄，既保证了内部走线的弯折半径符合线材寿命要求，也避免了背部凸起过多占用桌面纵深空间。

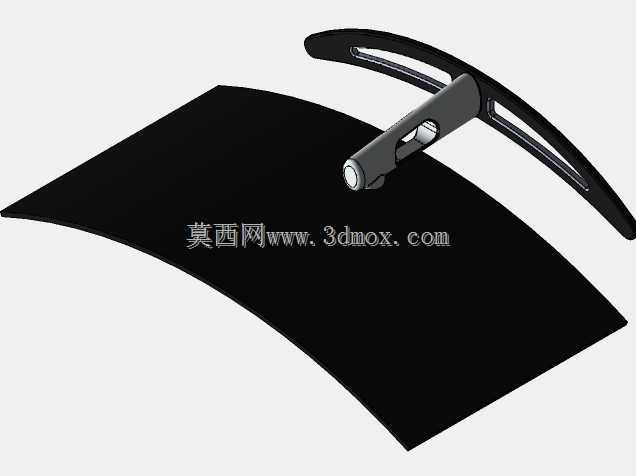

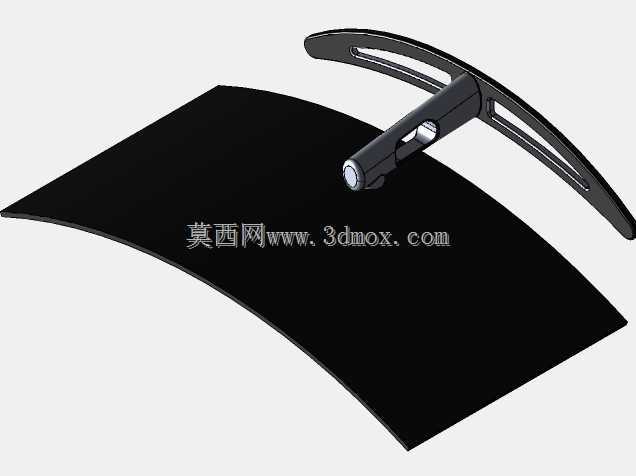

　　支架部分采用单立柱悬臂支撑结构，立柱底部的圆形底座直径为220mm，底座底部预留了3处环形防滑胶垫安装位，胶垫厚度2mm，安装后整机放置在木质、玻璃、金属桌面时的静摩擦系数均大于0.4，满足日常使用中误碰不滑移的要求；立柱与屏幕背部的连接点采用快拆式VESA标准挂孔，孔距为100mm*100mm，挂接结构内部设计了15度的俯仰调节阻尼转轴，转轴的阻尼力矩设定为3.5N·m，用户单手即可调整屏幕俯仰角度，调整后无松垮下垂问题，同时支架立柱内部预留了理线通道，屏幕的供电线、视频信号线可以从立柱内部穿至底座出线口，避免桌面线材杂乱。

　　从功能特性来看，这款曲面屏幕的曲率设计是核心，1500R的曲率刚好匹配人眼在70cm桌面视距下的自然视野弧度，相比平面屏幕，边缘区域的视距差控制在5mm以内，长时间观看时眼球转动的聚焦调整幅度更小，能降低长时间使用的视觉疲劳，适合电竞游戏、影视观看、多文档办公等多场景使用；屏幕下边框的控制区域采用隐藏式触控按键，按键位置对应背部的触控PCB安装位，建模时预留了0.8mm的按键触发行程，避免误触的同时保证触控灵敏度；屏幕背部的散热区域采用格栅式开孔，开孔位置对应内部驱动板的散热片安装位，开孔率控制在28%，既满足自然对流散热的要求，也避免灰尘大量进入设备内部。

　　设计思路上，没有采用过于夸张的电竞风异形造型，整体走简约实用的路线，屏幕的边框宽度控制在2mm以内，实现了高屏占比的视觉效果，背部的曲面过渡没有做多余的棱角，所有边角均做了R3以上的圆角处理，避免搬运、安装过程中划伤用户；建模过程中重点校核了支架的承重变形量，在屏幕自重4.2kg的负载下，支架立柱的顶端最大变形量小于0.3mm，屏幕挂接后的水平倾斜偏差小于0.2度，满足长期使用的结构强度要求；接口区域布置在屏幕背部的下侧，预留了HDMI、DP、电源接口的安装位，接口之间的间距大于12mm，保证插接线材时不会出现相邻接口干涉的问题，同时接口区域做了内凹10mm的设计，插接线材后插头不会突出于屏幕背部平面，贴墙放置时也不会压损线材。

　　实际应用场景中，这款曲面显示设备既可以作为个人桌面的电竞主屏，搭配桌面主机使用，也可以作为办公场景的多屏拼接副屏，1500R的曲率在三屏拼接时能形成环绕式的视野效果，适合设计、剪辑、数据监控等需要大视野的工作场景；安装边界上，整机放置时需要的桌面最小纵深为280mm，屏幕中心高度在支架最低位置时距离桌面为380mm，最高位置可调整至480mm，能适配不同身高用户的坐姿视高要求，屏幕左右旋转角度范围为正负15度，方便用户向身边的人分享屏幕内容时调整角度，不需要整体挪动底座。

　　建模过程中对所有配合间隙都做了公差校核，屏幕前框与后面板的配合间隙控制在0.2mm以内，断差小于0.15mm，保证装配后的外观一致性；支架底座内部预留了配重块安装位，可根据实际生产的屏幕重量调整配重块重量，保证整机的重心落在底座中心范围内，前倾、后倾到极限角度时都不会出现翻倒问题，翻倒临界角度大于25度，符合消费类电子产品的安规要求。
