采暖炉水套换热烟管筒体结构

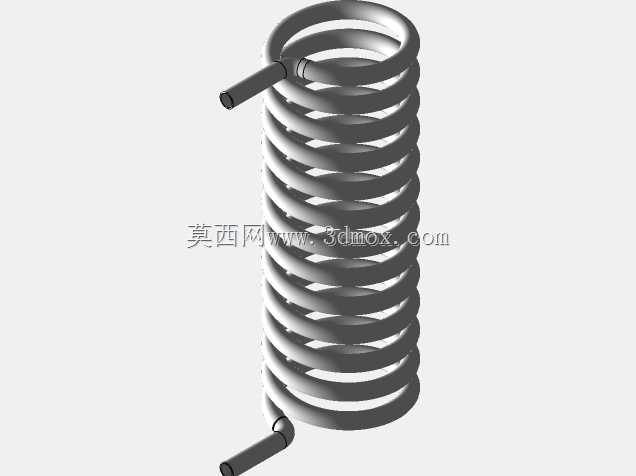

　　该结构对应小型固体燃料采暖设备中的立式水套烟管部件，主要承担高温烟气导流与夹套水换热两项功能。模型主体为竖直布置的变径圆筒，上下两端通过锥形过渡段收窄，形成与排烟管路对接的接口；筒壁外侧保留环形水腔所需的壁厚关系，两侧斜向伸出的短管分别作为循环水的进出接口，可与采暖系统管路连接。

　　从现场布置看，这类筒体通常安装在炉体上部或直接作为炉体受热面的一部分，下端承接燃烧室上升的高温烟气，上端接入烟囱形成抽力。烟气在中心通道内向上流动时，热量先传递给内壁，再由夹套中的水吸收；水通过侧部接口进入散热器或地暖回路，降温后回到炉体继续加热。与单纯排烟管相比，水套式结构把原本随烟气排走的部分热量回收至循环水中，能够提高燃料利用率，同时降低排烟口附近的外壁温度。

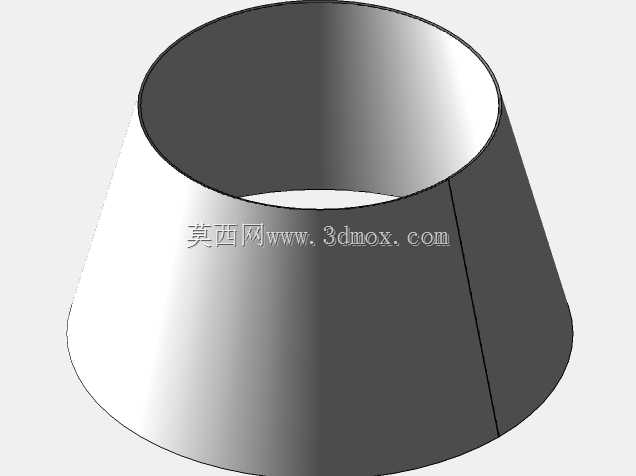

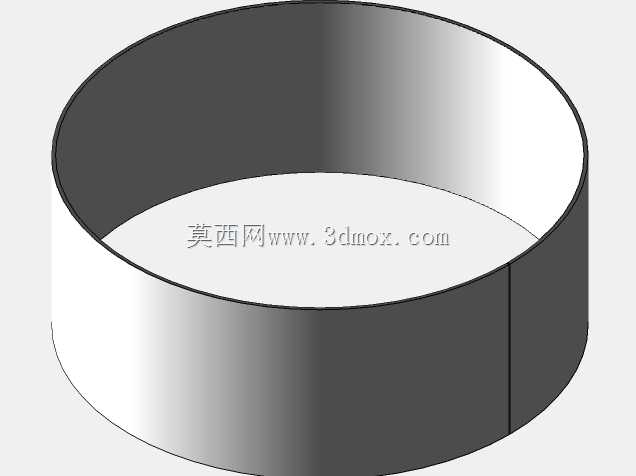

　　建模时需要重点区分烟气通道、水腔和外部保温边界。中心圆筒内径决定烟气流速，内径过小会增加阻力并容易积灰，内径过大则会降低烟气流速、削弱换热并影响烟囱抽力。上下锥段不宜采用突变台阶，平缓过渡可减少烟气在肩部形成涡流，也便于焊接和清灰。两侧水管接口采用斜插布置，接口轴线与筒体形成一定夹角，这种处理有利于管路在狭窄炉体空间内避让外壳，同时保证焊接区域有足够操作距离。

　　结构设计上，筒体承受的压力不高，但长期处于冷热交替环境，壁厚选择不能只按静水压计算，还要考虑烟气腐蚀、水垢沉积和焊接热影响区。内壁直接接触明火或高温烟气，材料应具备一定耐热和抗氧化能力；外侧水套壁温度相对较低，但需注意局部汽化造成的气阻。进出水管的位置应配合水循环方向，尽量使冷水从下部进入、热水从上部引出，减少冷水短路和上部气囊。若设备用于自然循环系统，管路坡度、接口高度和水套流道截面更为关键；若采用强制循环，则应校核泵流量与水套阻力之间的匹配。

　　安装边界方面，竖直筒体需要与下部炉门、燃烧室或灰箱区域保持同轴关系，上端烟口应预留烟囱插接长度及密封面。侧部水管伸出后要避开炉体加强筋、外护板和清灰门，接口端部应保留管螺纹或法兰连接空间。筒体周围还需考虑保温层厚度，保温层外表面与可燃物之间应满足安全间距；若设备放置在厨房、车间或临时采暖点，地面承载和检修空间也应在总体布置时同步确认。

　　三维模型清晰表达了变径筒身、锥段、上下烟口和侧向水管的相对位置，可用于炉体方案校核、管路干涉检查、焊接件拆分以及换热流程演示。结构形式简单，但对接口高度、筒径比例、水套流向和安装空间较为敏感，适合在小型采暖炉、热风炉、生物质炉具及民用供热设备的设计改型中作为受热面部件参考。
