久保田农机驾驶室U型安全防护架

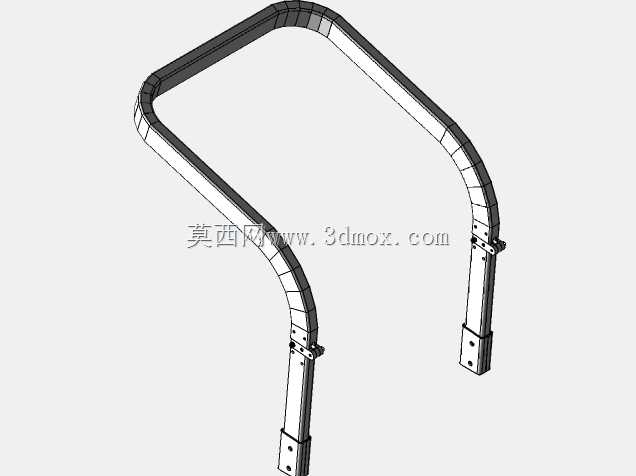

　　这套弯管式防护构件主要面向农用机械驾驶室周边的人员安全防护场景，对应久保田系列拖拉机、收割机在敞开式操作位外侧加装的防翻、防磕碰支撑框架。整机采用大曲率连续弯管成型思路，整体呈开口朝下的U形轮廓，两根竖直支腿从安装基面向上延伸，在顶部通过大半径圆弧平滑过渡连接，形成一个跨越操作区上方的拱形围护边界。

　　从实际用途看，这类构件在农机作业中承担多重作用：一是在车辆发生侧翻时提供刚性支撑，为驾驶员头部保留生存空间，属于ROPS防滚架体系的外围组成；二是在低矮果园、大棚或林间作业时，阻挡下垂枝条直接扫向操作人员；三是可作为遮阳棚、防雨篷布的挂载骨架，顶部横梁区域预留了若干安装孔位用于固定篷布支架。

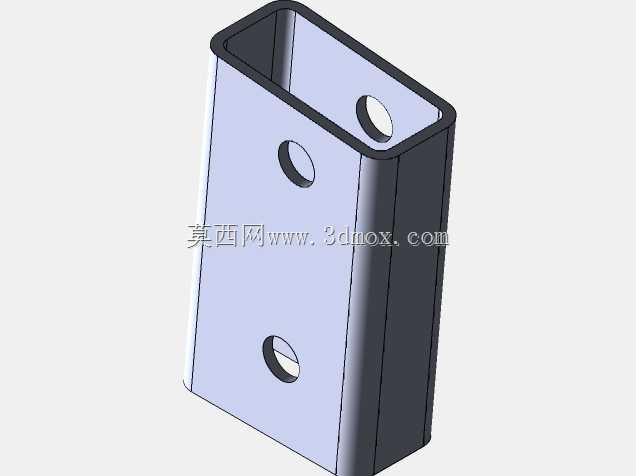

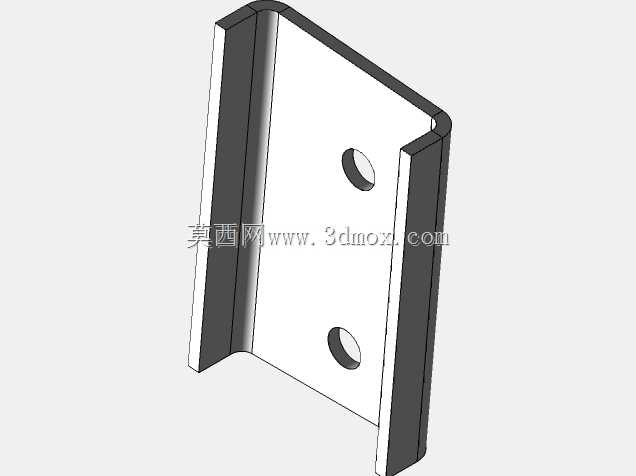

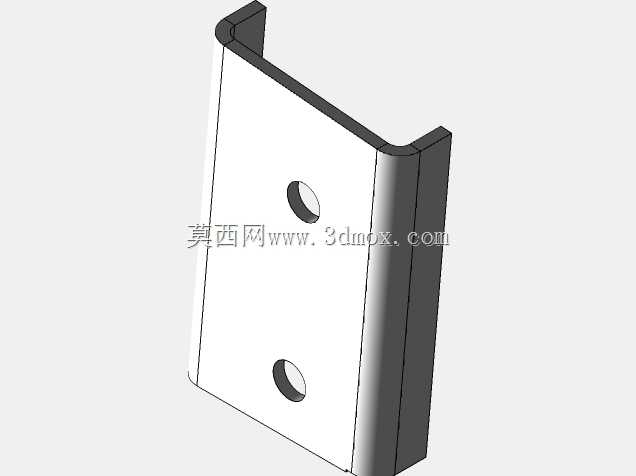

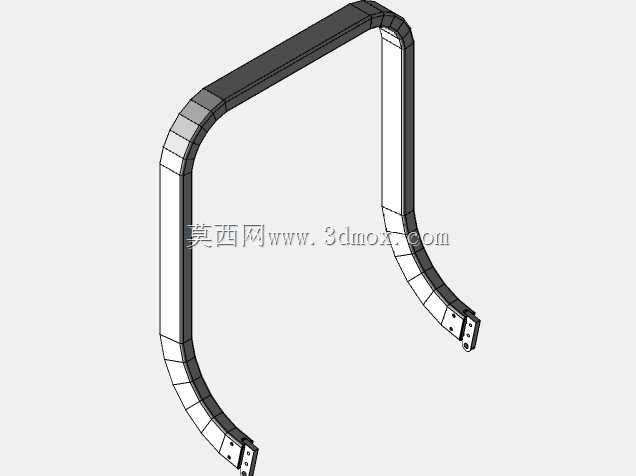

　　结构设计上，主体采用矩形截面管材分段折弯后拼焊而成，从模型中可以清晰看到沿弯弧走向分布的多段分段线，这是工程上针对大曲率弯管采用分段数控折弯、再组对焊接的典型做法——单根整管冷弯到这种小半径大角度容易出现内侧起皱、外侧截面塌陷，分段成型能有效控制截面畸变，保证焊缝位置避开应力集中的圆弧顶点。两支腿下端设计了带孔的平板连接法兰，法兰与立柱之间加焊了三角形加强筋板，用于把架体承受的侧向冲击载荷均匀扩散到车架安装面上；法兰上的螺栓孔按双排布置，装配时可通过调整垫片补偿车架焊接面的平面度误差。

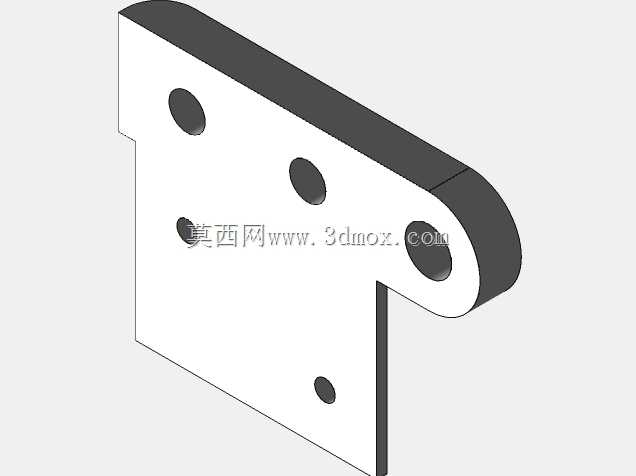

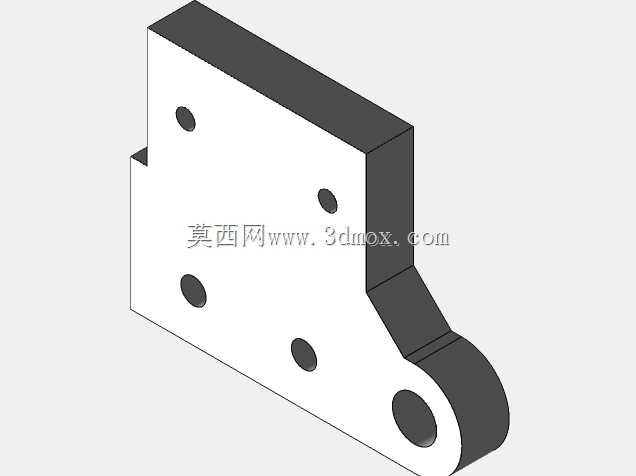

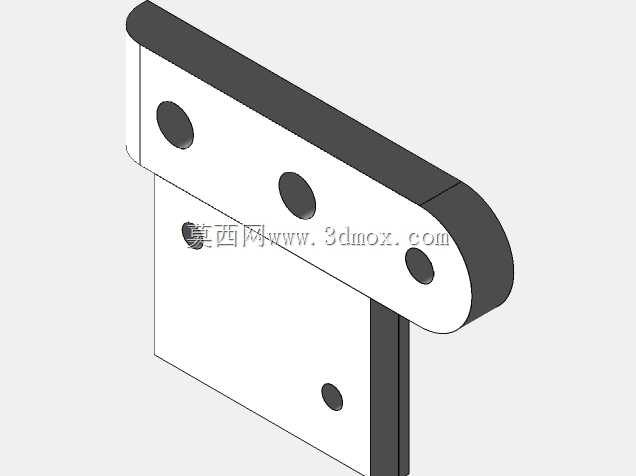

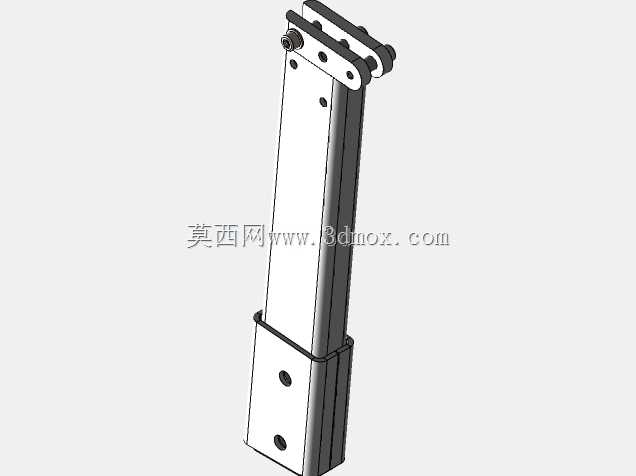

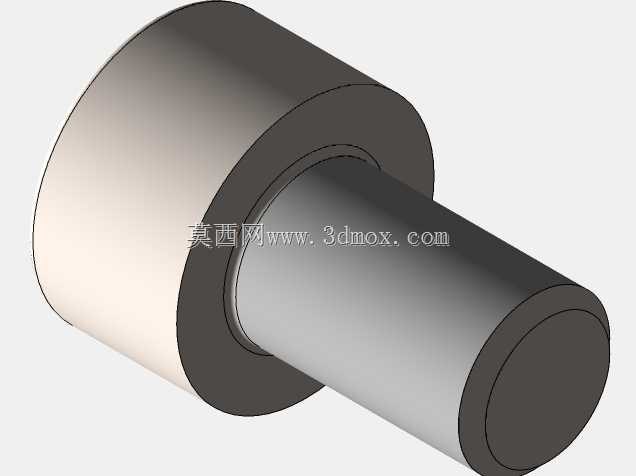

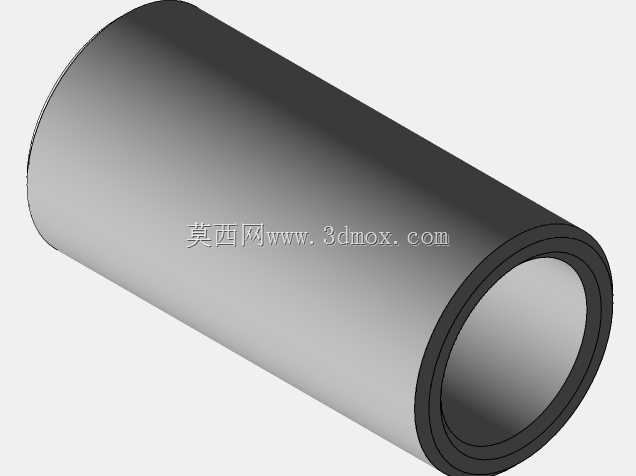

　　支腿中段靠近操作位一侧，额外设置了两组带通孔的铰接耳板，耳板成对焊接在立柱两侧，孔位同轴度要求较高，用于挂载可翻转的扶手、车门限位杆或安全带固定点。模型中支腿并非等截面直通，而是在中部做了一次向内收窄的折线过渡，这一造型既避让了驾驶员上下车时的肩部活动空间，也让整体框架在视觉上更贴合驾驶室轮廓，减少突出棱角挂碰树枝的概率。

　　安装边界方面，两支腿法兰中心距需与车架两侧预留的安装支座严格对应，建模时已把法兰底面设为装配基准面，顶部圆弧最高点距基面的高度决定了整车通过高度，在进入限高库房或果园棚架前需要核对该尺寸；框架内侧净宽要覆盖方向盘与操纵杆的最大操作行程，避免转向时手部与架体干涉。弯管壁厚选型上，农机工况多为田间颠簸、枝条剐蹭，通常选用壁厚偏厚的低合金高强钢矩形管，焊后整体做抛丸除锈再喷涂户外级面漆，以耐受农药、化肥、泥水的长期腐蚀。

　　三维建模过程中，弯弧段采用扫描特征沿三段相切样条轨迹生成，分段折弯处在模型里以分割线保留，便于后续出工程图时逐段标注折弯角度与展开长度；支腿上的耳板、法兰、加强筋均作为独立零件装配到位，干涉检查重点放在耳板孔位与立柱内壁的距离、法兰螺栓装拆时扳手的活动空间，以及顶部横梁挂载篷布后下垂量是否会接触驾驶员头盔。整体结构没有复杂曲面，加工门槛低，适合中小型农机配套厂按图下料、折弯、组焊，是敞开式作业机械安全升级改造中比较实用的一类外围防护构件。
