四扇折叠庭院入户大门结构设计

　　这套门体结构面向私家庭院、厂区入口、别墅外围以及小型园区通道的封闭与通行需求，采用四扇门扇组合的折叠开启方式，在有限门洞宽度内兼顾全开通行和关闭围护。与普通平开门相比，多扇折叠布置能够减少单扇门绕铰链旋转时占用的侧向空间，门扇在开启后沿门洞侧边收拢，车辆进出、人员搬运设备或物料通过时，不会因门扇外摆而侵占道路转角，也避免了大门扇在风载下长时间悬伸产生的铰链附加力矩。

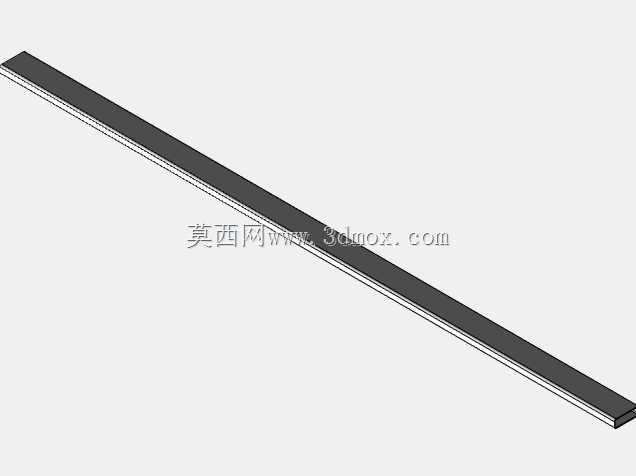

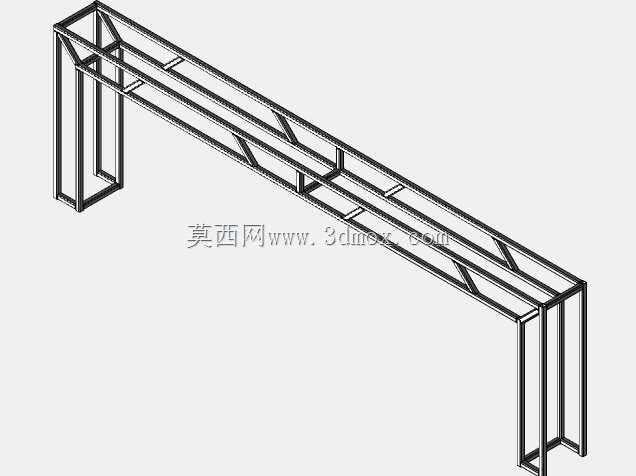

　　从三维结构看，门体由两侧墙体或门垛、顶部承重轨道、下部导向边界、四扇独立门扇以及相邻门扇之间的转动连接件组成。顶部轨道承担门扇悬挂和运行导向作用，轨道截面需要容纳走轮、连接吊件和门扇上部的安装余量；轨道并非简单直线构件，在门洞端部设有转向和收拢段，使门扇开启后能够按折叠路径依次贴靠侧边，而不是全部堆积在同一垂直平面内。门扇下部可根据现场条件设置地轨、导向轮或无下轨方案：有下轨时运行轨迹更稳定，适合风荷载较大、门扇高度较高的入口；无下轨则便于清洁车辆、手推车和行人通行，减少门槛对地面通行的阻碍。

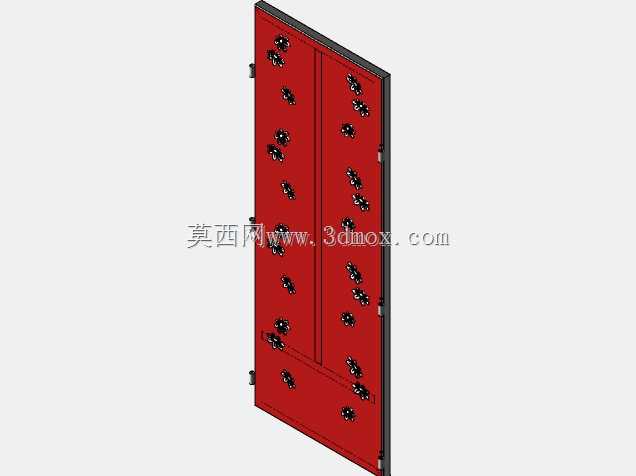

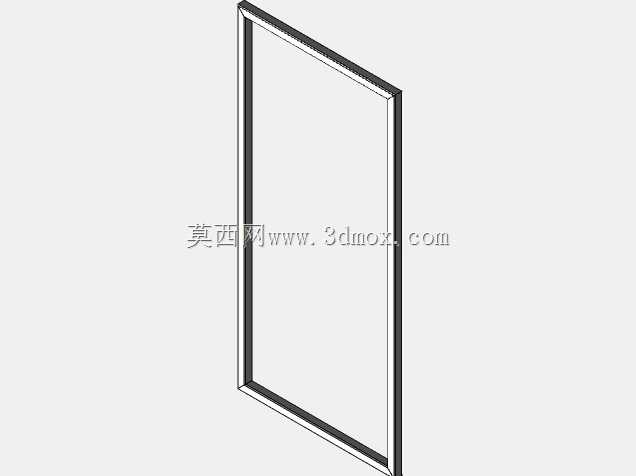

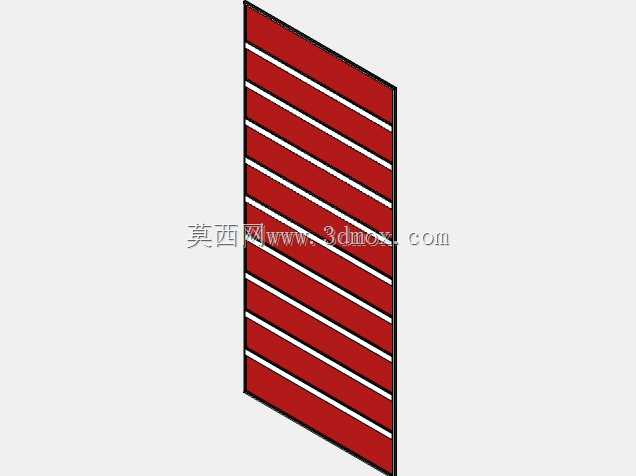

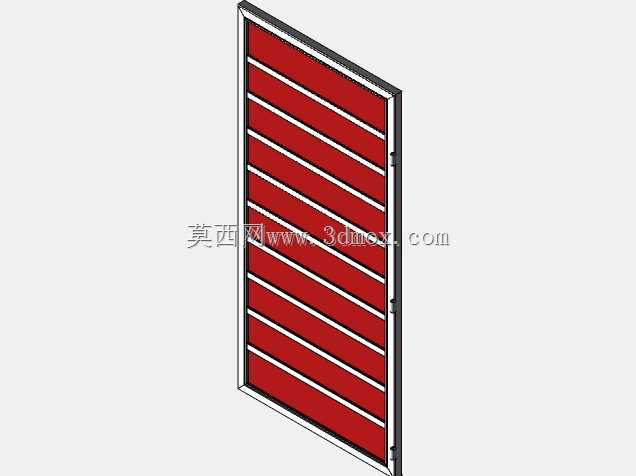

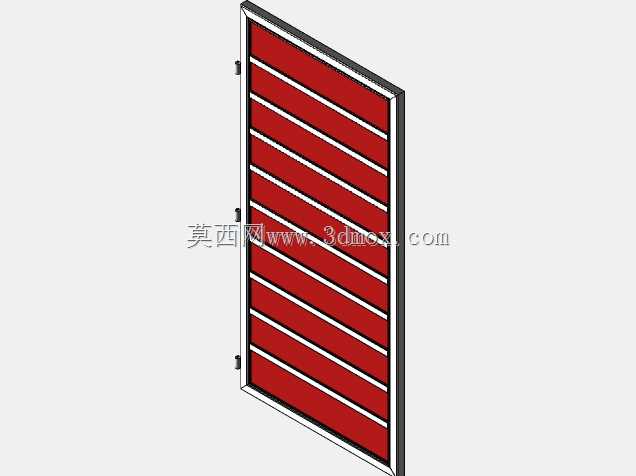

　　门扇本体采用矩形框架加面板的构造思路，框架外轮廓保证整体刚度，内部横撑将大面积面板分割成若干小区间，降低薄板在风压、碰撞和温度变形下的鼓曲风险。模型中红色面板区域表现为多段横向加强条与规则分布的固定点，固定点沿门扇边框和内部分格布置，使面板受力能够传递到骨架，而不是仅依靠边缘夹持。对于实际加工而言，这种分格方式也有利于板材下料、表面喷涂和后期维护，单块面板受损时可按区域拆换，不必整体更换门扇。

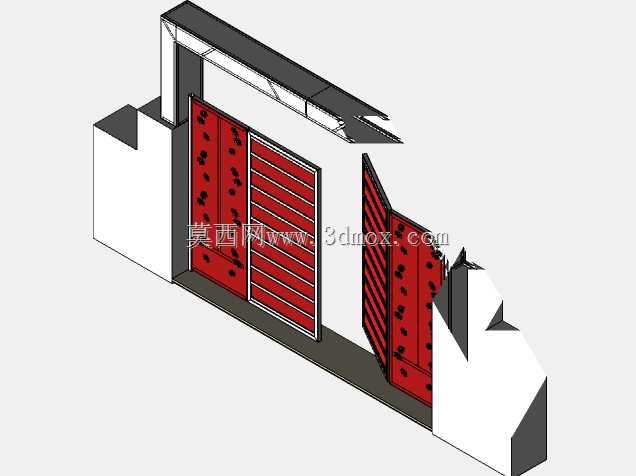

　　四扇门的运动关系是本结构的重点。相邻门扇通过竖向铰链轴连接，关闭状态下各扇处于同一直线，形成连续屏障；开启时，端部门扇先绕门垛铰链转动，随后中间铰接点带动后续门扇产生折线运动，最终多扇门在侧部形成折叠堆叠。设计时需要校核铰链轴线的同轴度、吊轮间距以及门扇厚度方向的避让间隙。若铰链轴偏斜，门扇在多次开合后会出现底部拖地、顶部卡轨或相邻扇边互相摩擦；若折叠侧预留空间不足，门扇收拢后会突出通道边界，影响车辆转弯。

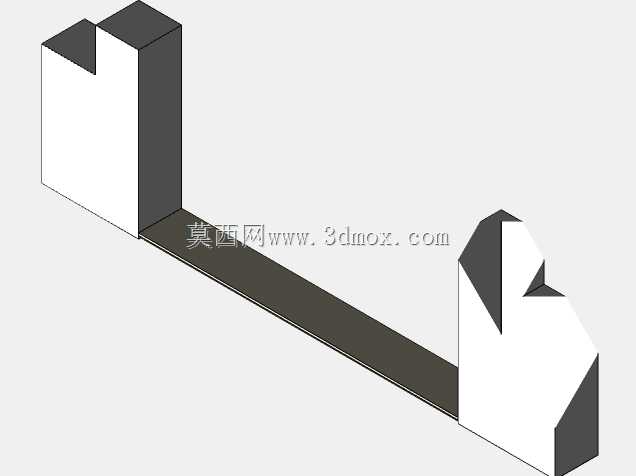

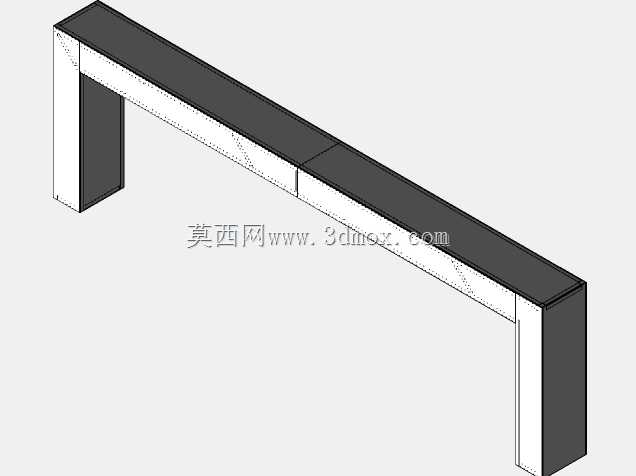

　　安装边界方面，门洞两侧需要提供可靠的固定门垛，顶部轨道梁应能承受门扇自重、运行冲击和侧向风载。对于较宽入口，不能只把轨道固定在装饰层上，应将预埋件或膨胀连接点落在混凝土、钢结构梁等承重基体上。轨道标高需在全长范围内保持平直，端部转弯段的曲率和吊件回转半径要匹配；地面则应控制平整度，特别是门扇折叠收拢区域，若存在坡度或高差，导向轮和下定位件容易产生偏载。门扇与门垛、门扇与门扇之间应保留均匀缝隙，既满足转动间隙，又控制关闭后的可见空隙。

　　在使用场景上，该结构适合需要大开口但侧向空间紧张的庭院入口。门扇全部展开时可形成完整围挡，起到边界划分、安全防护和视线遮挡作用；折叠收拢后，开口有效宽度接近门洞总宽，便于私家车、工程维修车以及绿化养护设备进入。门体顶部的横梁和轨道还可与门禁、电动开门机、限位开关等附件结合，后续若改为自动开启，需要在铰链侧和轨道端预留驱动机构安装位置，并在门扇边框内考虑线路走线或拉杆机构的空间。

　　从建模角度看，该模型把墙体、轨道、门扇骨架、面板分格和铰接关系完整表达出来，适合用于检查门体开合干涉、评估收拢占位、核对门洞尺寸以及与现场土建条件配合。结构设计中没有把门扇做成单一实心板，而是通过框架、横筋、面板和连接件分层表达，这与实际金属门的加工逻辑一致：骨架负责承载和尺寸稳定，面板负责围护与外观，铰链和走轮负责运动传递，顶部轨道负责全程导向。各部分边界清晰，既能用于方案展示，也能作为后续细化五金选型、型材截面和安装节点的基础。
