可折叠网格仓储笼金属周转箱结构

　　该结构面向车间周转、原料暂存、成品发运和立体库区配套等场景，核心是把托盘承载、围栏防护和折叠收纳整合在同一套金属容器内。日常使用时，四片网格围板竖起并通过侧边锁扣固定，形成开放式箱体；空箱回流或淡季堆存时，可将围板放倒、叠放，减少占用通道和库区面积。底座保留叉车进叉口，适合电动叉车、手动液压车在厂内短驳，也能满足标准货车装载时的堆叠要求。

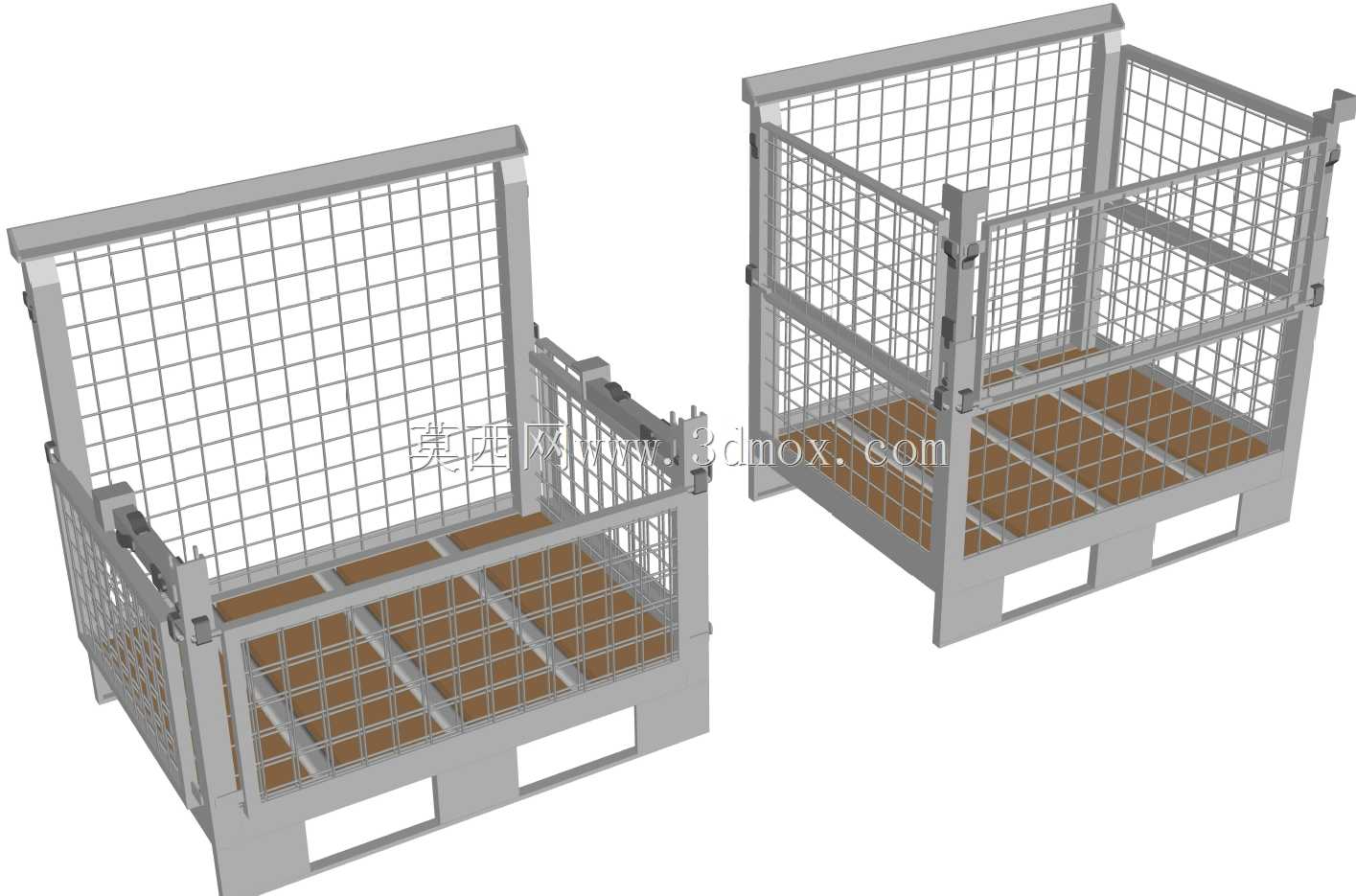

　　从承载逻辑看，底部并非简单平板，而是由托盘框架、纵向承托梁和木质或复合铺板组成。铺板分隔成若干区域，既避免整张板在集中载荷下凹陷，也让网格围板传递下来的侧向力通过底框重新分配。叉车孔位置决定了搬运边界，进叉方向、孔口高度和内部净宽需要与常用货叉尺寸匹配；模型中底座两侧开口连续贯通，适合双向进叉，在狭窄通道内调整姿态时更方便。底框外轮廓略大于围板投影，堆叠时上层箱体能够落在下层加强区域，而不是压在网格丝径上。

　　围板采用焊接网格形式，横杆与竖杆形成稳定矩形网孔。相比整板围挡，网格结构在保证挡料能力的同时降低自重，操作人员可以直接观察内部物料种类、填充高度和剩余数量，盘点时不需要反复开箱。网片边缘设置方管或折弯型钢边框，薄弱的丝网边缘不直接参与碰撞；边框承担吊装、堆叠和侧向挤压时的主要载荷。前侧或侧向预留开门区域时，门轴、插销和限位件需要围绕取料路径布置，使工人在不翻越围板、不整体倾倒的情况下取放较重工件。

　　折叠机构是这类容器的设计重点。围板与底座之间通过铰链连接，铰链轴线应贴近底框上表面，保证围板放倒后厚度可控；竖起时，侧边立柱或相邻网片通过锁扣形成刚性闭环，避免单侧受推后出现菱形变形。锁扣位置不宜过高或过低，过高会增加操作行程，过低则容易被物料掩埋。实际建模时需要检查围板翻转过程中的干涉：网片边框、门栓、底座角件和相邻围板立柱在折叠轨迹上不能互相顶住；竖起后，锁合件应留有明确到位反馈，防止叉车颠簸时松脱。

　　外形尺寸方面，这类箱体通常围绕标准托盘模数和货车内部宽度展开，底座长度、宽度决定单元装载数量，围板高度决定容积与堆码稳定性。模型在底座下方保留了叉车作业空间，角部设置支撑脚或堆叠定位结构，使满载时载荷能够传递到地面或下层箱体。围板顶部边框形成连续承压面，空箱折叠后多层叠放时，上层底脚应落在下层边框或角柱附近，避免局部集中力造成网片永久变形。

　　在物料适应性上，该容器适合存放机械加工件、冲压件、注塑件、包装辅料、装配模块和散装零部件。对于表面易划伤的工件，可在网格内侧增加隔板、缓冲垫或悬挂袋；对于细小零件，则需要控制网孔尺寸，防止漏料。网格通透特性也适合涂装后工件冷却、清洗后零件沥水以及仓储区域的消防喷淋穿透。若用于户外或潮湿环境，底框、铰链和锁扣应统一考虑防腐层，避免电偶腐蚀和锈滞。

　　三维结构处理时，底座梁、围板边框、网丝、铺板和锁扣件应分别建立可识别实体，便于后续出工程图时统计型材规格、板厚和焊接位置。网丝数量较多，可在确认网孔间距、丝径和边框连接方式后采用阵列方式生成，但角部交接、门轴安装板和加强片不能省略，因为这些位置决定了现场维修时的替换边界。整体检查应围绕三条主线：叉车进叉是否顺畅，围板折叠是否无干涉，满载堆叠时力流是否从铺板传到底框、再由角部支撑件向下传递。通过这些结构细节，模型不仅表现外观，更能直接服务于工位器具选型、物流方案校核和钣金焊接深化。
