金属网格仓储周转料箱结构设计

　　该结构件面向制造车间、装配线边仓、第三方物流仓以及零部件暂存区使用，核心作用是把散件、半成品、冲压件、机加工件或包装件集中承载，并在搬运、暂存、堆码和分拣过程中保持稳定的空间边界。与普通塑料周转箱相比，金属网格料箱更适合承载重量较大、边缘较硬、需要通风可视或需要频繁叉车转运的物料；网格式侧壁能够直接观察内部库存，也便于灰尘、切屑和液体从侧面或底部排出，减少物料在箱内积污。

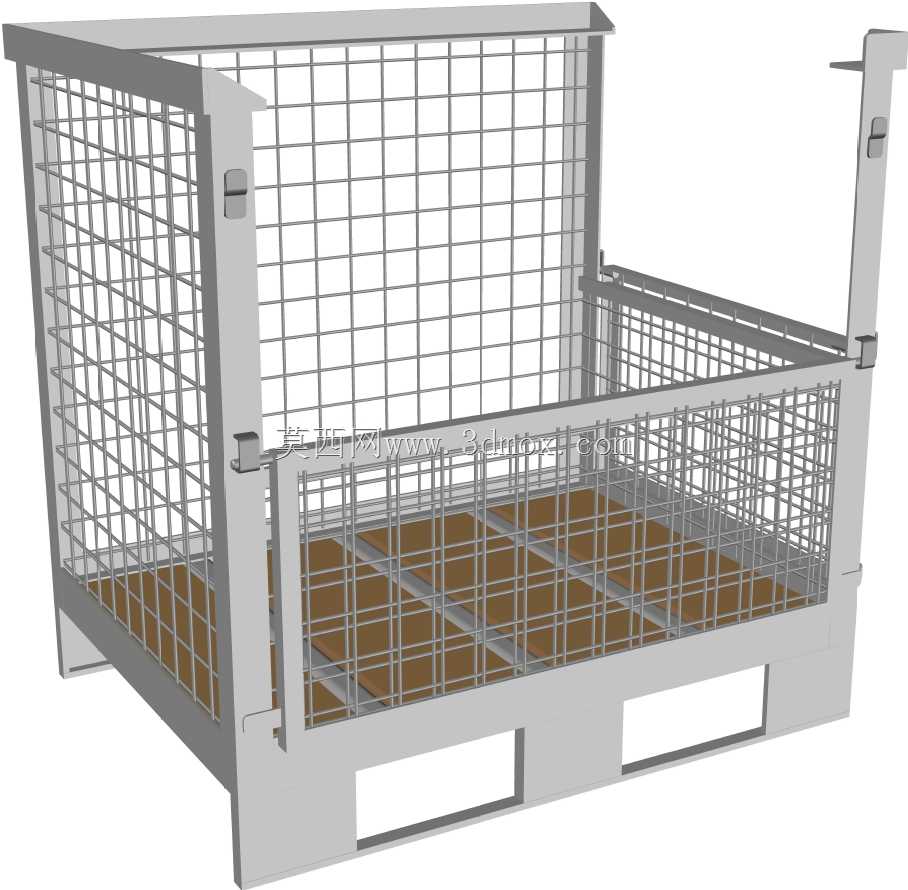

　　从整体构型看，料箱由底部托盘框架、承载底板、四周网格围挡、立柱加强件、铰接翻转结构以及上部限位件组成。底部采用类似托盘的开口结构，前后方向预留叉车进叉空间，叉孔高度和宽度需要结合厂区常用手动液压车、电动叉车以及堆垛车的货叉尺寸校核。底座主梁承担竖向载荷和叉取时的偏载冲击，四角立柱将侧壁载荷传递到底座，底部横梁则对底板形成多点支撑，避免薄板在集中载荷下产生过大挠曲。

　　侧壁采用钢筋或薄壁方管焊接成规则网格，网格间距的选取与存放物料最小外形尺寸直接相关。若用于小型紧固件，网格过大会造成漏料；若用于大型壳体或废料，网格过小则增加自重和制造成本。当前结构的网格密度偏向通用零部件周转，既能保持较好的透视性，也能为多数规则工件提供阻挡。前侧围挡设置为可向下翻转或开启的形式，便于操作人员在不登高、不拆卸整体箱体的情况下取放底层物料；侧部铰链和插销位置承受反复开合载荷，设计时应重点关注销轴剪切、铰链焊缝疲劳以及锁止件磨损。

　　料箱上部四角和侧边保留堆码定位关系。满载堆码时，上方料箱的底座需要落入下方料箱的立柱或边框限位区域，避免水平滑移；立柱端部应设置承压面，使堆垛载荷尽量沿轴向传递，而不是压在网格横杆上。对于需要双层或三层堆码的场景，侧壁不是主要承力构件，真正的竖向传力路径应是上箱底座、下箱四角立柱、下箱底座和地面支撑梁。若现场采用货架存储，还需校核料箱底座与货架横梁的接触宽度，防止仅由局部边框承载而产生变形。

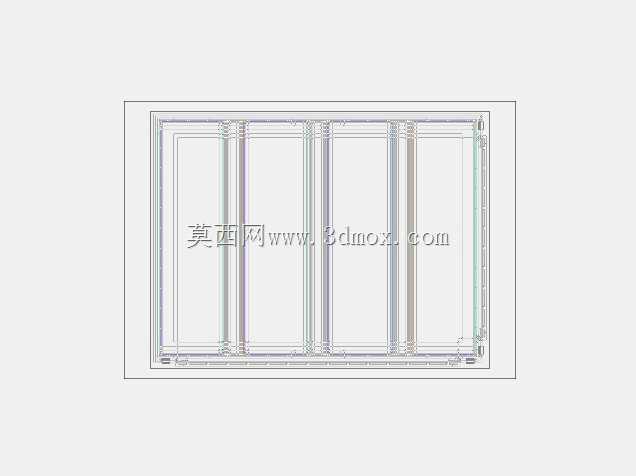

　　底板区域呈现分块铺设形式，板面可采用钢板、木板、复合板或防滑板，依据物料特性更换。金属底板耐磨、承载强，适合重型机加工件；木质或复合底板对工件表面更友好，可降低磕碰噪声，也能减少精密件表面划伤。底板下方由多道横梁托住，横梁间距决定了底板的跨度和允许承载能力。对于局部重量很大的铸件、锻件，应在底板下方增加加密梁，或将支撑点布置在叉车叉取方向的主承载带上。

　　外形尺寸方面，这类料箱通常需要匹配标准托盘模数和运输车辆内部宽度。长度方向决定单次装载量和线边占位，宽度方向影响通道交汇和叉车直角堆垛所需空间，高度方向则关系到操作人员取料便利性、堆码稳定性以及物料倾泻风险。围挡高度不宜盲目增加，过高会使重心上升，在叉车转弯或制动时增大侧翻风险；过低则会降低容积利用率，并使松散物料在转运中容易越出。实际选型时，应把物料堆装自然安息角、单件最大重量、叉车提升高度、仓库门净高和货架层距一起纳入边界校核。

　　安装与制造思路上，底座框架优先保证焊接后的平面度，四角对角线偏差过大会造成堆码错位；网格侧壁焊接后需控制翘曲，尤其是大面积网片在热输入集中时容易产生内应力。铰链轴、锁扣和堆码定位块属于易损部位，宜采用可更换结构，避免局部磨损后整体报废。表面处理可根据使用环境选择喷塑、镀锌或涂漆，喷塑层在仓储场景中兼顾外观和耐腐蚀能力，镀锌则更适合户外或潮湿区域周转。

　　在三维建模过程中，应将底座、侧网、门网、立柱、铰链、锁销、底板和加强件分层建立，既能表达焊接总成关系，也便于后续出工程图、明细栏和钣金展开。网格杆件可采用阵列方式控制间距，但需要在铰接、锁止和立柱连接处保留独立实体，以便检查干涉。翻转门处于打开和关闭两种姿态时都应进行运动校核，重点确认门体旋转轨迹不与底座、叉车进叉口以及堆码定位件发生碰撞。

　　现场使用时，料箱可单独作为周转容器，也可配合货架、牵引车、叉车和输送线形成单元化物流。空箱状态下若具备折叠或放倒围挡能力，可显著降低返程运输和空箱存储占用；若为固定焊接式，则强度和维护性更好，但空箱回流成本较高。该模型在结构表达上完整呈现了托盘底座、网格围挡、可开启侧门和堆码轮廓，适合作为仓储物流器具设计、料箱选型校核以及车间工位布置方案的三维参考。
