户外吸烟休憩遮阳棚一体化结构

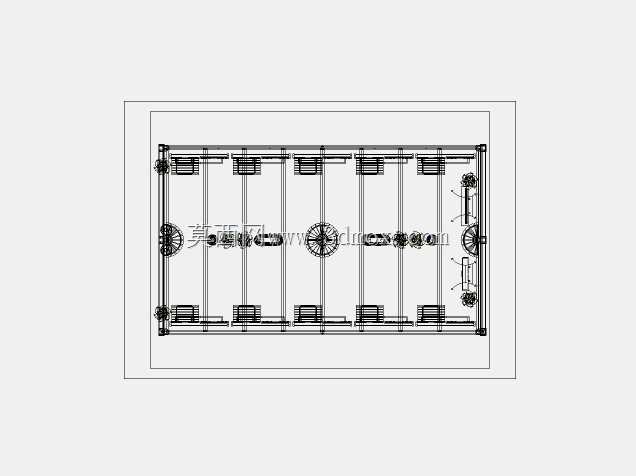

　　这套三维结构围绕厂区、园区室外划定吸烟休憩区域的实际使用需求搭建，整体把遮阳挡雨的棚体、围合隔断、配套休憩承载台面整合在同一安装边界内，现场布设时不需要额外拆分采购零散构件，土建对接阶段只需要在硬化铺装面上预留对应地脚固定点位即可完成就位。从现场排布逻辑来看，这类设施通常设置在厂房出入口侧方、物流通道旁的非通行空地上，既要避开人员主流线防止非吸烟人员穿行受干扰，又要保证棚内通风顺畅，避免烟气在围合空间内积聚，建模时特意把棚体侧向围板做了半高处理，顶部挑檐向外延伸出足够宽度，降雨时雨滴不会顺着檐口飘入棚内站立区域，正午日照角度较高时也能把整个休憩台面完全覆盖在阴影范围内。棚体主框架采用矩形钢管拼焊的思路做受力传递，

　　四根主立柱从底部地脚法兰一直延伸到顶框横梁节点，所有横向拉结梁都和立柱做满焊连接，整体抗侧风能力可以满足户外开阔场地的常规使用要求，地脚位置预留的螺栓孔位匹配常规膨胀螺栓规格，现场安装时不需要在支架上二次开孔。配套的休憩台面和周边同系列设施做了尺寸协同，台面高度贴合人员站立放置随身物品、临时搁置烟具的使用习惯，边角位置全部做圆弧过渡，避免人员进出时磕碰划伤。围合面板采用轻质饰面板材嵌装在框架预留卡槽内，后期如果出现面板污损或者老化，不需要切割拆解主框架，直接从卡槽侧边抽出旧板、替换新板就能完成维护，维护作业不需要大型机具，两名运维人员半小时内即可完成单块面板更换。棚顶排水坡度做了千分之五的单向找坡，

　　雨水顺着檐口侧边的导流边排向棚体后侧的绿化区域，不会在棚顶积水增加框架荷载，也不会让滴落的雨水在棚口位置形成水洼影响人员进出。同组配套的独立储物笼、带网格围挡的置物架和该棚体采用统一的立柱截面与连接孔位标准，如果后期需要在吸烟区旁增设烟具收纳、废弃物临时存放的功能单元，直接共用地脚排布逻辑拼接即可，不需要重新做基础定位。建模过程中所有杆件的交接位置都还原了实际焊接后的切角贴合状态，没有出现杆件穿插错位的问题，板材和框架的装配间隙控制在现场施工可接受的公差范围内，工程人员拿到模型后可以直接提取杆件下料尺寸、面板裁切尺寸，也可以把模型导入场地总装排布里，核对棚体和周边道路、绿化、消防栓的安全间距，提前规避安装后遮挡消防设施、

　　占用疏散通道的问题。针对北方多风地区的使用场景，框架节点位置额外预留了加劲肋的安装位，现场施工时可以根据当地风压参数选择是否补装加劲板，不需要重新改动主体框架结构；针对南方多雨高温区域，顶框下方预留了挂装小功率排风构件的固定孔位，不需要在棚梁上现场钻孔破坏防腐涂层。整个设施的外形长宽尺寸控制在小型户外休憩设施的常规占地范围内，不会过多占用厂区宝贵的室外空地，运输时所有构件可以拆分打包，普通厢式货车就能完成转运，不需要特殊超限运输手续。
