金属弯腿方形矮桌钣金结构设计

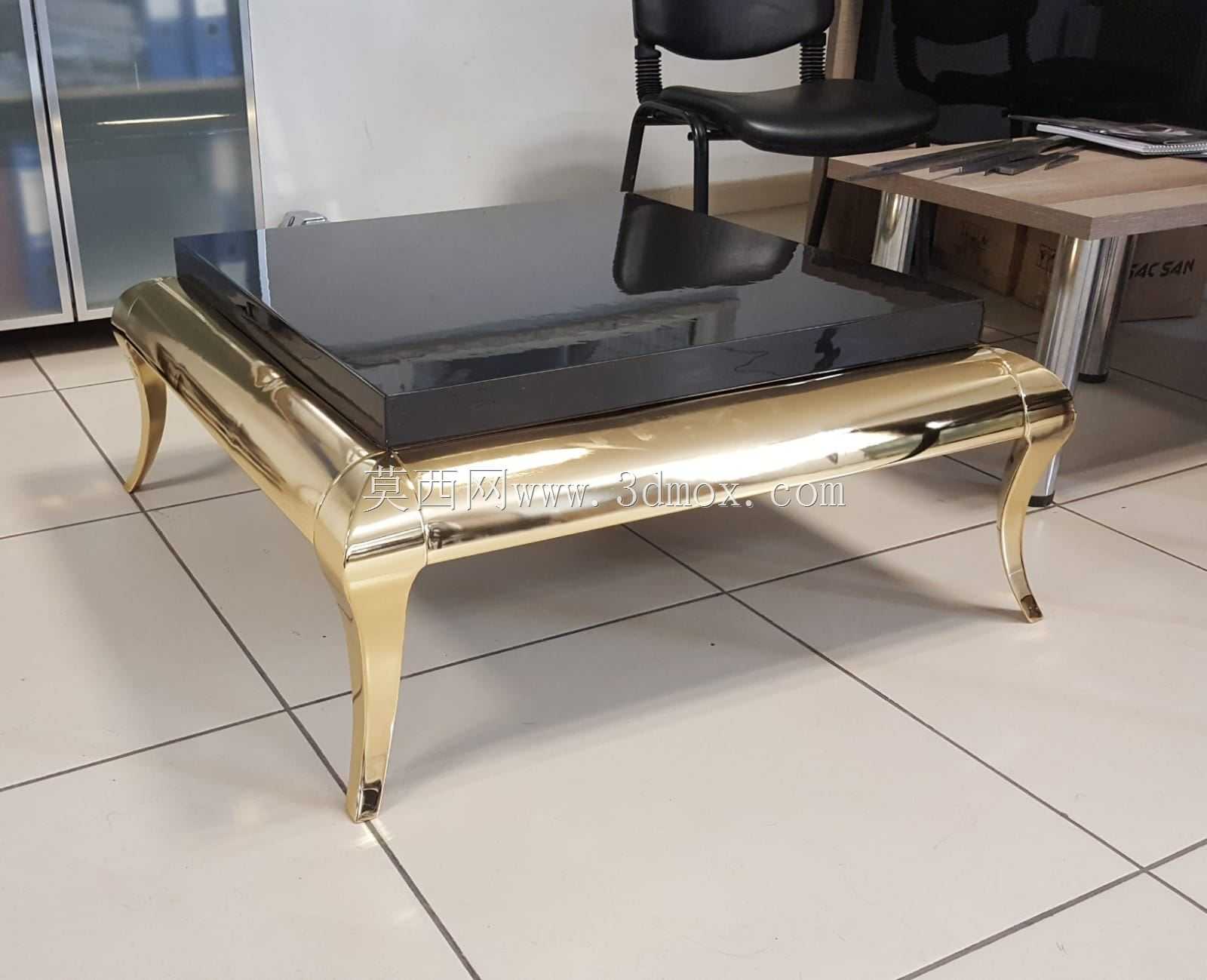

　　这款金属矮桌的结构方案围绕小尺寸承载平台展开，整体由上方方形厚台面与下方一体式弯管金属支架两部分构成，常见于车间工位旁临时置物、工装小件周转放置、检测台辅助承托，也可作为家用金属茶几、户外休闲边桌使用。台面采用方正厚板形态，四边做平直收边，板面厚度在建模中保留了足够的实体余量，既可以直接采用钢板裁切后做表面喷塑处理，也能够替换为人造石、实木厚板、复合耐磨面板等不同材质，适配车间防砸、居家装饰、户外耐候等差异化使用场景。下方支撑腿没有采用常规方管焊接直腿的做法，而是选用圆管通过连续弯管工艺成型：管材从台面底部一侧横向延伸，在桌角位置平滑向下弯曲形成落地支脚，四根弯管构件在台面下方围合出连贯的弧形支撑轮廓，管体衔接位置做了贴合焊接处理，

　　焊缝隐藏在台面底面与弯管转角内侧，外观没有突兀的拼接棱角。从安装边界来看，方形台面的外轮廓尺寸决定了整桌的占地范围，弯管腿在落地端略微向内收窄，桌体底部的支撑跨度小于台面外形尺寸，既保证摆放时桌腿不会磕碰周边过道人员，也让台面边缘获得超出支脚的悬挑空间，方便人员靠近桌旁取放物件时腿部不会被支脚阻挡。支脚底端预留了小型可调脚垫的安装位，实际装配时可以在管端塞入橡胶防滑脚垫或者螺纹调节脚，应对车间地面不平整的工况，通过旋拧调节脚补偿地面高差，避免台面出现晃动。建模过程中重点处理了弯管的曲率过渡：桌角位置的弯曲半径经过反复调整，既避免弯曲半径过小导致管材弯制时出现内侧起皱、截面瘪塌的工艺缺陷，也不让弯曲半径过大而挤占桌下的腿部活动空间；

　　横向管段与台面底面完全贴合，二者之间可以采用满焊或者间断塞焊连接，焊接后打磨焊道，保证台面放置后不会出现局部应力集中。台面与支架的连接结构没有外露紧固件，整体外观简洁流畅，金属管架表面可做镀铬、喷粉、烤漆等不同表面处理，镀铬版本适配现代简约的室内家具场景，黑色喷塑版本则更适配车间工装环境，耐油污且不易掉漆。桌下净空高度经过合理设定，既可以容纳人员盘坐或者使用矮凳时的腿部空间，也能够在桌下放置小型收纳箱、工具盒等物件。从受力特性分析，弯管一体成型的支架把垂直载荷通过弧形管段平滑传递到四个落地支脚，相比直角焊接的直腿结构，弯弧位置能够分散台面重载时的焊接应力，减少桌角焊缝受冲击开裂的风险；整桌没有复杂的拼装零件，管材下料后仅需弯制、

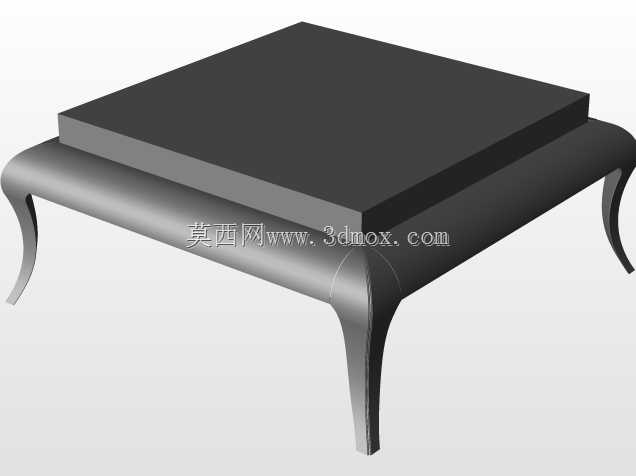

　　焊接、表面处理三道核心工序即可完成支架加工，制造成本低且批量生产一致性好。台面厚板的自重也能够降低整桌的重心，放置工件或者重物时不易发生侧翻，台面边缘做轻微倒角处理，去除锐边避免人员磕碰划伤。在三维结构搭建时，圆管采用扫掠特征沿弯管路径生成，精准还原弯制后的管材形态，台面实体与管架之间保留合理的装配间隙，模拟实际焊接时的贴合状态，支脚底端的结构特征也完整保留，方便后续导出工程图直接指导下料与弯管工序。
