多抽屉移动工业工具存储柜

　　该模型呈现的是一台面向车间维修、装配工位和仓储备料场景使用的移动式工具存储柜。柜体采用立式钣金框架结构，底部配置四只脚轮，其中前部两只为带转向功能的万向轮，后部承担主要承载，使整柜能够在设备通道、班组工位和维修现场之间灵活转移。与固定式工具架相比，这种带轮柜体更适合多工位共享刀具、量具、夹具和易耗件的生产环境，尤其在机加工车间、模具维修区、装配线旁和设备保全区域，能够减少人员往返工具室取放物料的频次。

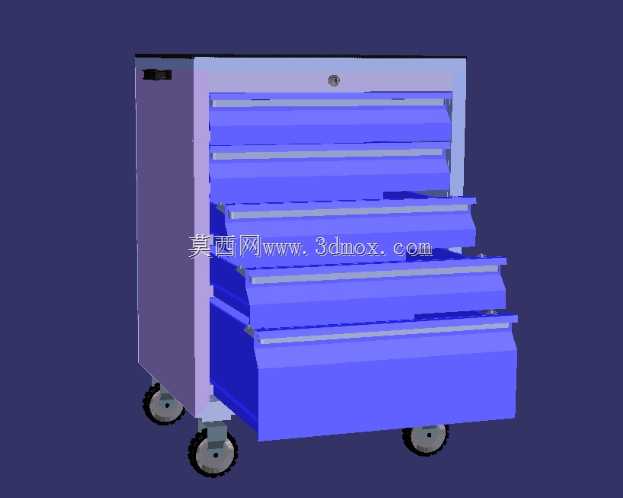

　　柜体正面设置多层水平抽屉，模型中多个抽屉处于拉开状态，可直观看到抽屉分层承载和全拉出取放的结构关系。每层抽屉沿柜体宽度方向布置，前端带有横向加强边，既用于提升抽屉面板刚度，也可作为拉手或标识安装位置。抽屉内部可根据工具类型划分隔层，例如放置扳手、螺丝刀、钻头、丝锥、检具、小型气动工具及备用紧固件。抽屉滑轨隐藏在柜体两侧，建模时需要重点控制滑轨安装面的平行度、抽屉间隙和拉出行程，避免在满载状态下出现卡滞、下垂或不同步现象。

　　从外形边界看，柜体高度适合人员站立操作，宽度以满足多层大抽屉布置为目标，深度则兼顾脚轮支撑跨距和通道通过性。底部轮组外轮廓略超出柜体底板，形成稳定支撑；顶部保留平整台面，可临时放置零件盒、作业指导书或正在使用的小型工具。柜体后侧和侧板为连续钣金面，能够承受抽屉偏载带来的扭转力矩。顶部中央可见锁具位置，说明柜体可集中锁定各抽屉，在班组交接、现场保管和防止工具误取方面具有实际作用。

　　设计这类柜体时，不能只把它当作简单箱壳处理。骨架通常由侧板、背板、底板、顶部横梁和立柱加强件组成，薄板折弯后通过焊接、螺栓或铆接形成整体框架。抽屉满载后，载荷会通过滑轨传递到侧板立柱，因此侧板上的滑轨安装孔位需要保持等高，前后支撑点要有足够刚度。若柜体高度较大而脚轮跨距不足，推移时容易产生晃动，尤其在抽屉完全拉出时，重心前移会对前轮形成较大垂直载荷，也会降低抗倾覆能力。因此轮距、抽屉行程、载荷分布和柜体自重需要协同校核。

　　脚轮选型直接影响现场使用体验。车间地面常见环氧地坪、水泥地面和拼接钢板，轮子材料需要兼顾耐磨、低噪和不损伤地面；万向轮支架应能承受冲击载荷，制动结构可在柜体定位后锁定，防止取放重型工具时柜体滑移。模型中脚轮通过底板与柜体框架连接，安装板区域应设置加强板或加厚梁，避免长期推动后连接螺钉松动。

　　在三维建模过程中，柜体外形可先由整体钣金包围盒确定，再拆分侧板、背板、顶板和底板。抽屉部分建议按独立子装配处理，包含抽屉盒体、前面板、滑轨、限位结构和拉手位置。滑轨不必过度追求细小零件堆砌，但应准确表达固定轨、活动轨的安装关系以及抽屉关闭后的外表面齐平状态。脚轮组件单独建立回转轴线，能够方便后续检查转向空间和制动件位置。锁具、铰链或连锁机构若在外观上可见，应保留其安装面和运动边界，为工程出图、钣金展开和采购选型提供依据。

　　使用时，工具柜可停靠在数控机床旁边，存放常用刀柄、扳手和检测器具；也可推到设备检修点，承载更换下来的小型零部件和维修工具。对于需要频繁换产的装配线，抽屉内可通过分隔盒实现工具定置管理，减少混放和丢失。柜体顶部台面不应替代重载工作台，较重工件不宜长期放置在抽屉完全拉出的状态，推移前也应关闭并锁定抽屉，防止重心偏移。

　　整体结构强调移动性、封闭存储和分层承载的平衡。钣金件需要控制折弯半径、焊接变形和涂层后的装配间隙；抽屉滑轨需要与载荷等级匹配；脚轮支撑则决定现场推行稳定性。该模型适合用于车间工位布置、工具存储方案展示、钣金柜体结构设计以及移动工装产品的方案评审。
