折叠茶几联动升降支撑铰链结构

　　这套联动支撑机构主要面向多功能茶几、折叠边几、小户型升降桌板以及需要在水平承载与翻折收纳之间切换的家具场景。机构底部为一块矩形安装基板，基板四周预留多个沉头固定孔，可直接通过螺钉锁紧在家具侧板、柜体框架或金属方管骨架上；上部承载臂为长条形平板结构，端部同样设置安装孔位，用于与活动桌板、翻板或托板连接。现场布置时，底部基板应贴合承力骨架安装，避免仅固定在薄板饰面上；上部承载臂需与活动板件保持平行，螺钉连接面要保证足够的嵌入深度，防止反复翻转后出现松动。

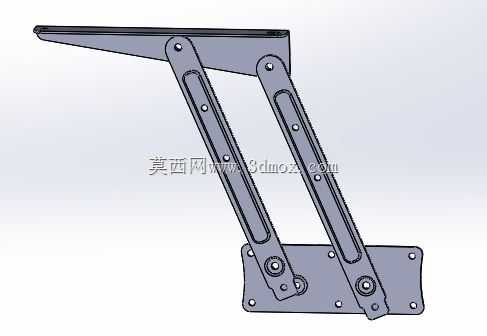

　　从运动关系看，该结构并非单一转轴翻转，而是采用两组并列四连杆协同动作。每组连杆包含长摆臂、短铰接板和多个回转销轴，左右两侧通过基板与上承载臂形成同步约束。桌板抬起或放下时，长摆臂绕底部铰点旋转，中部滑槽与销轴配合，限制连杆在极限位置的姿态，使活动板件能够按照既定轨迹完成抬升、前移和落位。滑槽的作用不仅是导向，还能在运动末端提供机械限位，减少连杆越过死点后产生的冲击。并列双组连杆可以分担偏载，当用户按压桌板边缘或在一侧放置重物时，两侧铰点共同承受弯矩，降低单侧连杆扭曲卡滞的概率。

　　在实际用途上，这类机构适合把普通茶几台面转换为临时工作台、餐桌或收纳盖板。收起状态下，上承载臂贴近底部基板，活动板件可保持低位，家具整体轮廓紧凑；展开状态下，连杆支撑形成稳定三角形传力路径，台面被抬升到适合放置笔记本、茶具或餐物的高度。与气弹簧辅助升降结构相比，纯连杆铰链不需要额外气源或液压元件，维护点集中在销轴与衬套处，适合批量家具装配；与简单合页相比，它能控制板件的空间轨迹，避免翻转过程中与柜体立板、软垫或周边五金发生干涉。

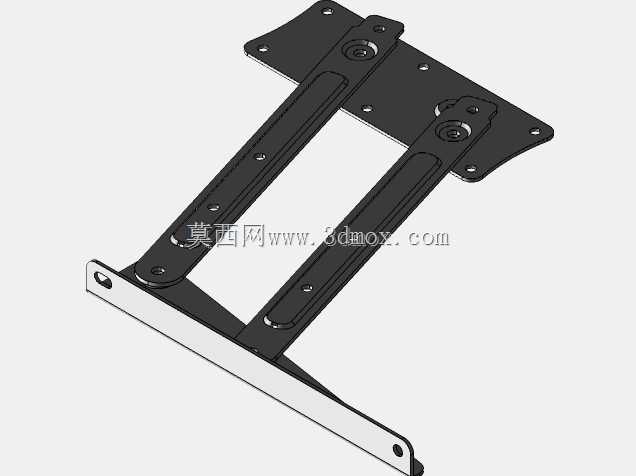

　　设计思路上，各板件轮廓明显采用钣金冲压成型思路，长摆臂上开设长圆形减重槽，在保留两侧抗弯截面的同时降低材料消耗。销轴孔分布在连杆端部和中部关键传力位置，孔位间距决定了升降高度与水平位移量。建模时需要重点核对各铰点的同轴度：左右两组连杆的对应转轴应保持在同一轴线上，否则装配后会出现别劲、异响和板面倾斜。基板外形在转角处做了避让和圆角处理，既减少钣金应力集中，也为安装工具留出操作空间。上部承载臂前端略收窄，能够在桌板折叠时减少与框架型材的碰撞。

　　外形边界方面，底部基板宽度应覆盖两组连杆的外侧铰点，长度方向需容纳下死点位置的摆臂投影；上部承载臂在展开后向前伸出，其有效支撑长度决定桌板与固定基座之间的搭接范围。安装时不能只关注机构静止高度，还要检查运动包络：长摆臂从低位旋转到高位时会扫过基板前方和上方区域，家具内部若设置抽屉、隔板或线缆，应在该区域保留间隙。销轴头部、铆接螺母和板件厚度也要计入边界，避免活动板件完全落下后与固定台面产生高低差。

　　承载特性主要依赖连杆的抗弯能力和铰点的抗剪能力。竖向载荷从上承载臂传入，经两侧长摆臂分解为沿连杆方向的力和绕铰点的力矩，最终由底部基板传回家具框架。极限展开位置应让连杆接近稳定支撑姿态，同时保留少量角度余量，防止加工误差导致机构无法锁止。若用于频繁操作的家具，可在销轴孔处增加衬套或耐磨垫片，并在滑槽接触面进行表面硬化处理；若用于轻载装饰家具，则可按现有钣金厚度进行成本优化。三维结构建模时，应按实际装配关系建立基板、摆臂、连板、销轴和紧固件的独立零件，并通过运动干涉检查验证全行程位置，重点观察滑槽端部、并列连杆间隙以及螺钉头与相邻板件的最小距离，从而为工程出图、钣金展开和样机试制提供可靠依据。
