125cc引擎金属缸体结构设计

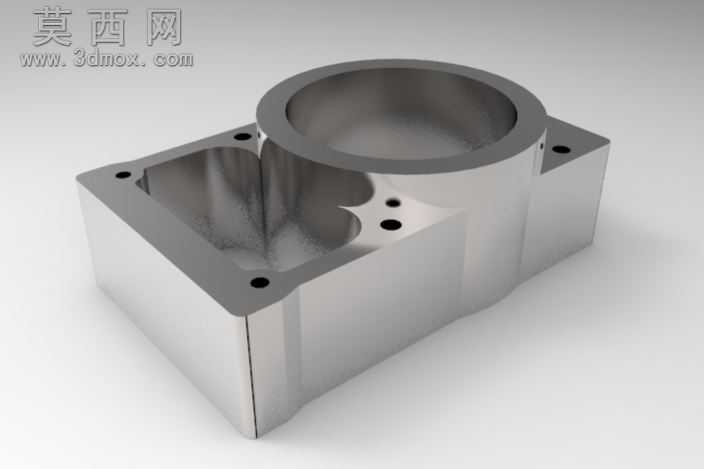

本作品为125cc引擎配套缸体的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸结构搭建，首先根据小排量内燃机的工作工况确定缸体的核心腔体容积、壁厚参数，保证燃烧室与活塞运动区间的尺寸精度符合125cc排量的设计要求。建模过程中对缸体的安装定位结构做了精细化处理，底座法兰面的六个安装孔位按照同轴度、位置度公差要求完成阵列排布，孔口的倒角结构同步做了细节还原，保证后续装配环节能够与曲轴箱、缸盖部件精准对位。缸体上部的环形缸筒结构做了内壁光滑度的结构优化，预留了活塞环运动的合理间隙，同时在缸筒与底座的衔接位置设计了加强筋过渡结构，通过曲面建模实现筋位的圆滑过渡，既降低了缸体工作过程中的应力集中风险，也有效控制了整体部件的重量。材质渲染阶段采用了金属铝合金的材质参数，还原了压铸铝合金缸体的金属哑光质感，对缸体的加工面做了高光处理，区分出毛坯面与机加工面的视觉差异，安装孔的内壁、缸筒内壁都添加了细微的机加工纹理，提升模型的真实感。结构设计上充分考虑了小排量引擎的散热需求，缸体外部的散热鳍片（本视角未完全展示）按照空气流动路径做了倾斜角度设计，同时在缸体侧壁预留了润滑油道的开孔结构，油道路径做了圆滑过渡处理，避免润滑油流动过程中出现阻力过大的问题。整体模型的结构拆分符合实际加工工艺要求，所有的壁厚都控制在压铸工艺允许的范围内，不存在倒扣、壁厚突变等不利于生产的结构问题，既可以作为引擎结构教学的演示模型，也能够为同排量缸体的改型设计提供结构参考。
