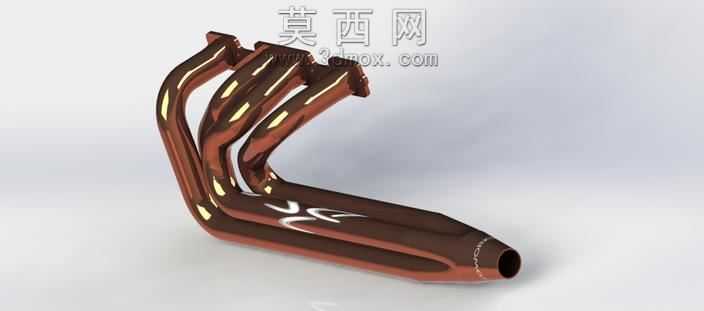

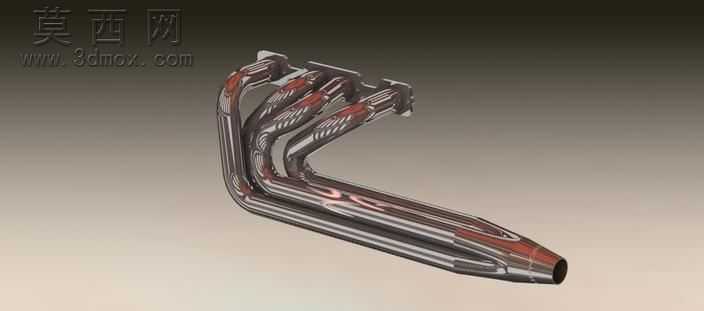

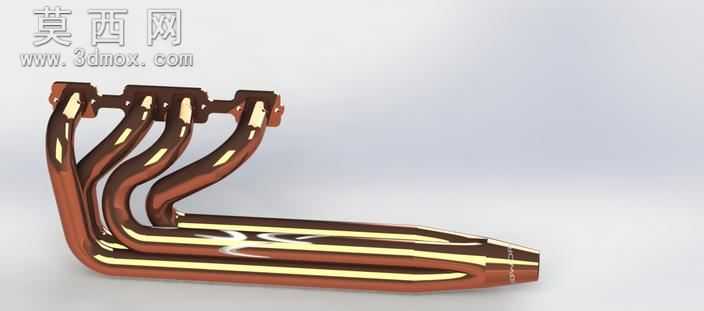

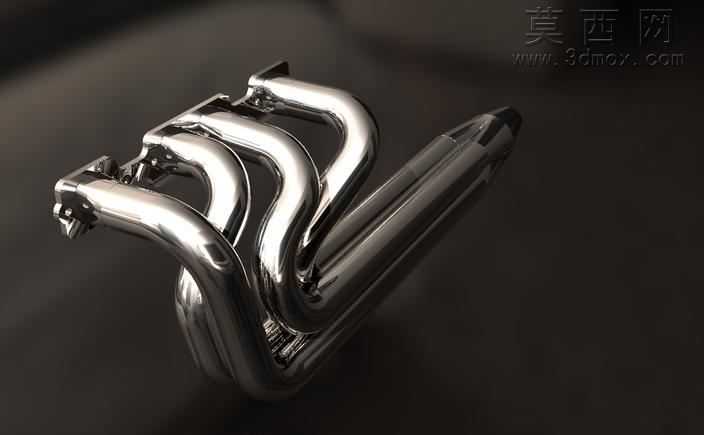

V8发动机排气歧管结构三维设计

本作品为V8发动机配套的排气歧管三维建模设计，整体采用等长歧管布局思路，在三维建模过程中首先依据V8发动机的气缸排布角度、排气口安装定位尺寸完成基准面搭建，逐一确定每根歧管的进气端法兰定位坐标，保证八个进气接口与发动机缸盖排气口的位置精度完全匹配，避免后续装配出现干涉问题。建模阶段采用扫掠特征构建每根歧管的弯曲管路，通过反复调整管路弯曲半径与走向，在有限的发动机舱布局空间内实现各缸排气路径长度差值控制在合理区间，有效降低各缸排气干涉带来的排气背压波动，提升发动机排气效率。管路连接处采用平滑过渡的圆角特征处理，避免气流在弯折处形成紊流，同时减少应力集中问题，提升部件长期使用的结构可靠性。进气端法兰采用一体化加厚结构设计，建模时预留了螺栓安装孔位与密封面的加工余量，保证安装后的密封性能；出气端采用集合式管路设计，将八根歧管的气流汇总至统一的排气出口，方便后续连接三元催化、消音器等排气后处理部件。材质渲染阶段采用耐高温铸钢材质预设，表面做了磨砂金属质感处理，还原排气歧管实际工作环境下的材质特征，同时对管路内壁做了光滑度参数调整，模拟实际加工后的内壁粗糙度对气流的影响。整个建模过程完全遵循动力机械排气系统的设计规范，所有结构尺寸均参考量产V8发动机的实际参数设定，既保证了结构的合理性，也兼顾了装配适配性，可用于发动机结构教学、排气系统性能仿真分析、改装方案验证等多个场景。
