直柄麻花钻切削刀具结构造型

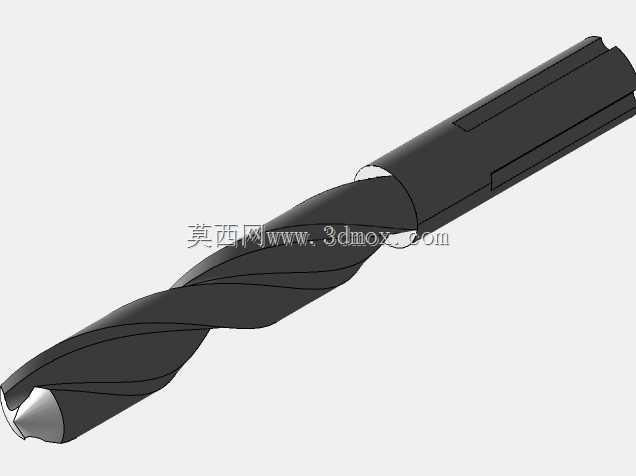

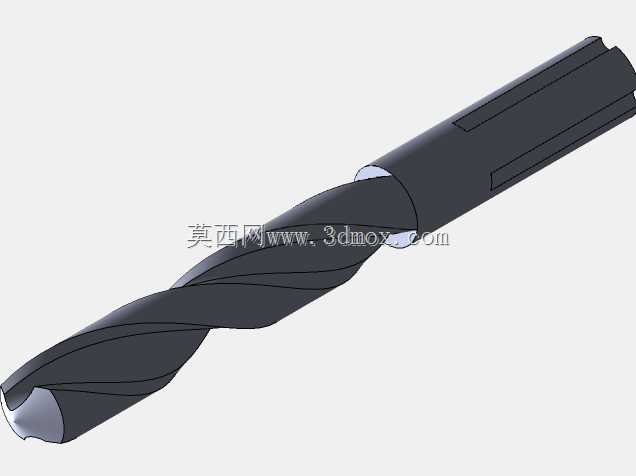

　　这套直柄麻花钻的三维造型围绕金属孔加工场景展开，覆盖钻削刀具最核心的工作段与装夹段几何关系，适合结构设计人员核对刀具外形、工艺人员规划钻孔工序以及设备选型时校核主轴夹头匹配边界。从实际加工链路看，这类刀具主要出现在立式钻床、摇臂钻床、加工中心以及手持钻孔设备上，承担碳钢、合金钢、铝合金、铸铁等常见工程材料的实体开孔、预制孔扩削以及螺纹底孔加工任务。模型把工作部分的螺旋槽形态完整呈现出来，两条螺旋刃带沿钻体连续延伸，槽底曲线平滑过渡，既对应切屑排出的流动通道，也反映钻削过程中切削液进入切削区的路径。前端切削部分保留了麻花钻典型的横刃结构，两条主切削刃在钻尖处交汇，后刀面按照钻削后角关系形成避让空间，

　　避免刀具进给时后刀面与已加工孔底发生剧烈摩擦。刃带沿螺旋槽外侧分布，既在钻孔时起到导向支撑作用，也能控制孔径偏差并降低孔壁摩擦拉伤的风险。柄部采用直柄结构，外圆面保持连续圆柱形态，没有多余台阶或异形特征，对应钻夹头的三爪夹持区域；建模时夹持长度需要与夹头有效夹紧深度匹配，过短会导致夹持力不足、高速旋转时出现打滑或偏摆，过长则会浪费刀具有效行程并可能与夹头端面发生干涉。从尺寸边界角度看，钻体总长度由柄部长度、螺旋槽工作长度和钻尖切削段共同构成，螺旋槽长度决定有效钻孔深度，加工深孔时必须保证排屑槽有足够长度将切屑从孔底带出，同时柄部夹持后不能让螺旋槽末端进入夹头内部。外径是选型的关键尺寸，直接决定成孔直径，刃带外径与名义钻径保持一致，

　　槽部截面略低于刃带，形成切削与导向的合理层次。钻尖角度按照通用金属加工常用角度构建，横刃长度和刃口倾斜关系影响轴向进给阻力：横刃过长会使定心困难、进给抗力增大，过短则会削弱刀尖强度。螺旋角的选取兼顾排屑顺畅性和刃口强度，较大螺旋角有利于切屑快速排出，更适合塑性材料和较深孔加工；较小螺旋角则刃口刚性更好，适合脆性材料或重载切削工况。模型中柄部与工作段之间的过渡区域处理平顺，避免截面突变造成应力集中，这对受扭矩和轴向压力反复作用的钻削刀具尤为重要。在装配与使用边界上，直柄外圆需要与钻夹头夹持孔同轴，刀具装入后伸出长度应在满足加工深度的前提下尽量缩短，以减小悬伸带来的弯曲振动。若用于数控设备，还需结合主轴端面、

　　工件表面和夹具高度核对刀尖到达位置，防止钻尖触碰夹具或工作台。螺旋槽方向与主轴转向必须一致，才能保证切屑沿槽体向上排出；若转向错误，会造成排屑受阻、孔壁划伤甚至刃口崩损。结构细节上，模型没有忽略刃带与槽面的连续关系，螺旋曲面从柄部前方一直延伸到钻尖附近，槽底圆角过渡有助于减少热处理和切削受力时的裂纹风险。钻尖后刀面与主切削刃的交线清晰，能够帮助工程人员理解前角、后角和横刃斜角在实体上的空间位置，而不是仅停留在二维刀具图纸的投影表达中。对于三维建模从业者而言，该造型的难点不在于简单圆柱拼接，而在于螺旋槽扫掠路径、截面变化和钻尖磨削面之间的精确衔接；若曲面连续性处理不当，容易在槽根、刃口和刀尖交汇处出现褶皱或破面，影响后续剖切、装配校核和工程图生成。面向工艺应用时，该模型可用于检查刀具与工件孔位、钻套、夹头以及安全防护罩之间的空间关系，也可作为钻孔工位布局、刀具库配置和加工节拍评估的可视化参考。整体几何没有复杂附加机构，却完整体现了标准麻花钻从夹持、传扭、导向、切削到排屑的功能链条，能够帮助设计人员在设备开发和加工方案制定阶段更直观地把握刀具实际占用空间与运动边界。
