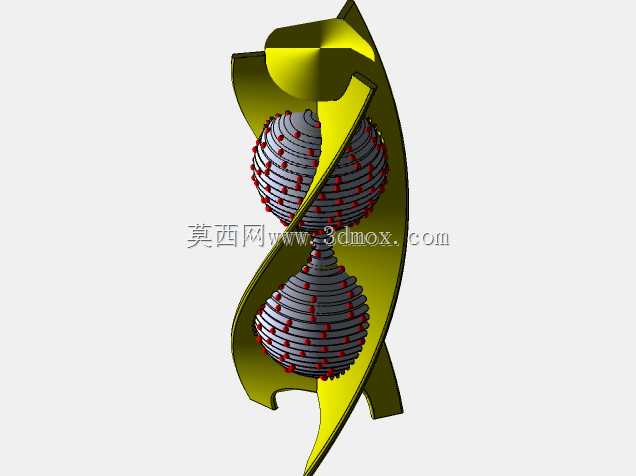

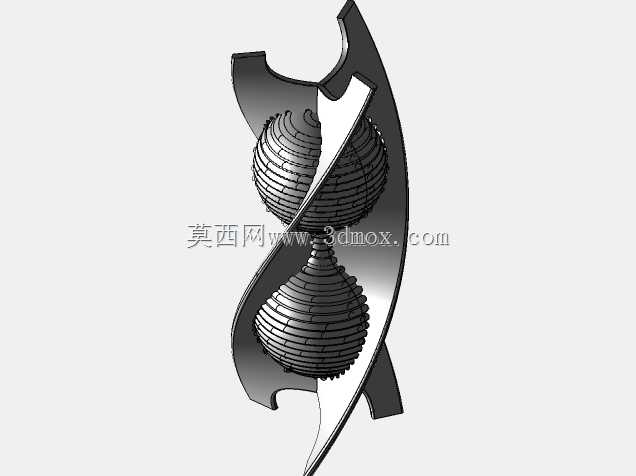

这套结构在方案评审阶段最先被关注的,是两条连续扭转的带状构件如何在不发生空间干涉的前提下,完整包覆上下两个带环向纹理的球形主体。实际建模时并没有把螺旋带当成单纯装饰曲面处理,而是先确定两个球体的中心距、球径以及带体的宽度边界,再沿空间螺旋路径扫掠出等厚实体。带体在两球之间收窄、在球体外围展开,既形成视觉上的包裹关系,也让结构轮廓在侧向投影中保持连续。
从使用场景看,这类造型更适合作为机械原理展示、科普装置、概念设备外壳或艺术化工业摆件的核心骨架。若用于展陈设备,螺旋带可以承担外部防护与视觉引导作用,球体部分则可作为功能舱、演示转子或灯光载体;若用于教学,它能够直观表达空间扫掠、曲面包覆、装配间隙和复杂轮廓干涉检查等工程问题。设计过程中需要特别注意,螺旋带并非围绕单一轴线简单旋转,而是在上下球之间形成扭转过渡,因此每一段带体与球面的法向距离都要单独校核。
结构功能上,两个球形构件表面设置了密集环向肋条与红色点状特征,这些细节在外观上增强了层次,在工程表达中也可被理解为定位标记、散热纹理或装配节点。带状构件采用开放边缘,边缘处保留明显厚度,避免薄壁曲面在加工或打印时出现刚性不足。上部带体形成近似帽状的收拢区域,下部带体则向外延展并留出支撑脚式边界,使整体虽然呈现悬浮感,却仍具备明确的放置基准。
设计思路上,先以球体作为内部占位体,再反推外部螺旋带的包络范围。这样做的好处是能够快速判断带体是否压入球面、是否在扭转最剧烈处产生自交。螺旋路径的节距不能均匀设置:靠近球体赤道位置,带体需要更大的包覆面积,路径变化相对平缓;在两球衔接区域,带体宽度收窄,扭转角增大,以让出中间视觉通道。若节距控制不当,带体会在球体前方重叠,或者在侧面留下过大空隙,破坏包覆关系。
外形尺寸方面,整体高度主要由上下球径、球心距和底部延展段共同决定,宽度则受螺旋带最外侧扫掠半径控制。安装边界需要围绕最大外轮廓建立圆柱形包络空间,尤其在带体前后翻转的位置,应预留侧向安全距离,避免与透明罩、机架立柱或展台边框发生碰撞。底部若作为实体支撑,应将落地点布置在带体下端较宽区域,并保证支撑点连线覆盖整体重心;若采用悬挂展示,则需在上部收拢区设置隐藏吊点,同时复核螺旋带与球体连接位置的受力。
加工实现时,该结构可拆分为球形主体、螺旋包覆带和细部点状特征三类构件。球形肋条适合通过阵列或沿环向路径复制生成,红色点状特征可作为独立小件装配,便于后期更换颜色或材质。螺旋带对曲面连续性要求较高,扫掠路径应保持光顺,截面宽度变化建议采用渐变控制,避免局部突然加宽导致厚度不均。若采用增材制造,需要为带体悬空区域添加支撑方向分析;若采用金属板材成形,则要评估双曲率曲面的拉伸和回弹,不能直接按平面折弯理解。
装配关系上,球体与外带之间既可保留均匀间隙形成动态展示效果,也可在若干隐藏节点处设置连接筋。若球体需要转动,螺旋带必须作为固定外框,球面肋条与带体内侧之间要保留稳定间隙;若球体固定,则可在背部设置不可见连接件,让正面保持完整的螺旋穿越视觉。整体结构的价值不在于常规传动,而在于把空间曲线、实体扫掠、包覆造型和安装边界统一到一个可验证的机械模型中,对复杂曲面建模和概念结构落地具有较强参考意义。
