三丰精细主轴测微头三维建模设计

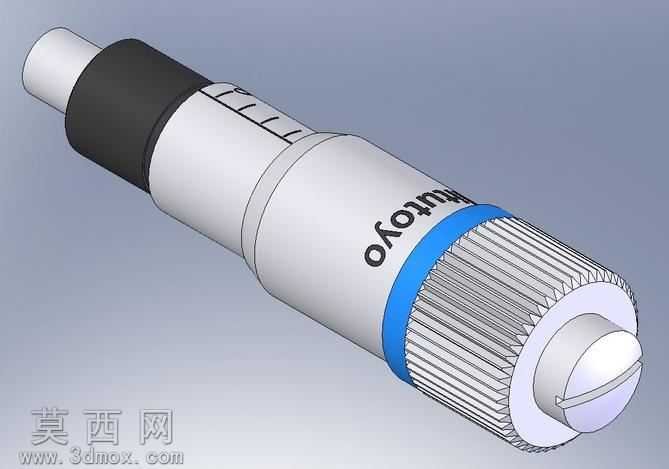

本次三维建模针对三丰148-242精细主轴测微头展开，全程在SolidWorks软件中完成全参数化建模，首先通过实物测绘获取测微头各段的精确尺寸，从测微头顶端的测杆部分开始绘制，先构建测杆的圆柱基体，匹配端部的圆弧过渡结构，还原测杆与黑色橡胶护套的装配间隙，确保护套与金属基体的贴合度符合实物装配逻辑。随后构建主体套筒部分，先绘制套筒的外圆柱轮廓，再通过包覆特征将品牌标识反向蚀刻在套筒表面，还原品牌字样的印刷效果，蓝色装饰环部分通过环形凸台结构实现，单独赋予蓝色哑光塑料材质，与主体的银白色金属材质形成明确区分。尾部的滚花旋钮部分是建模的重点，先绘制旋钮的圆柱基体，再通过线性阵列结合圆周阵列的方式，构建出旋钮表面的细密直纹滚花结构，每一条滚花的齿形角度、深度都严格匹配实物的握持触感设计，旋钮端部的一字槽结构通过拉伸切除完成，槽口的倒角细节也做了还原，避免尖锐边角不符合实际加工工艺。材质渲染阶段，金属部件统一赋予磨砂不锈钢材质，调整反射率与粗糙度参数，还原量具表面的亚光金属质感，黑色橡胶护套赋予哑光橡胶材质，添加轻微的凹凸纹理模拟橡胶的磨砂触感，蓝色环带赋予硬质塑料材质，调整光泽度匹配工业塑料的视觉效果。建模过程中严格遵循测微头的实际装配关系，所有部件保留完整的装配约束，测杆与套筒之间保留滑动配合的间隙参数，滚花旋钮与内部丝杆的连接结构也做了简化还原，既保证外观的高度还原，也保留了核心结构的可动性逻辑，整体模型比例精准，细节还原度高，可用于量具结构教学、精密测量设备装配演示等场景。
