深沟球滚动轴承精密结构三维数模

　　作为旋转传动系统里最基础的支撑元件，深沟球轴承的应用场景覆盖了从民用家电到工业重型设备的极宽范围，小到家用风扇的电机转轴支撑，大到输送机辊筒、机床主轴的辅助支撑、减速器输入输出轴定位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时约束轴的轴向与径向窜动，保证轴上安装的齿轮、带轮等传动件始终处于设计的啮合位置，避免因轴系偏移引发的传动异响、磨损加剧甚至零件卡死故障。

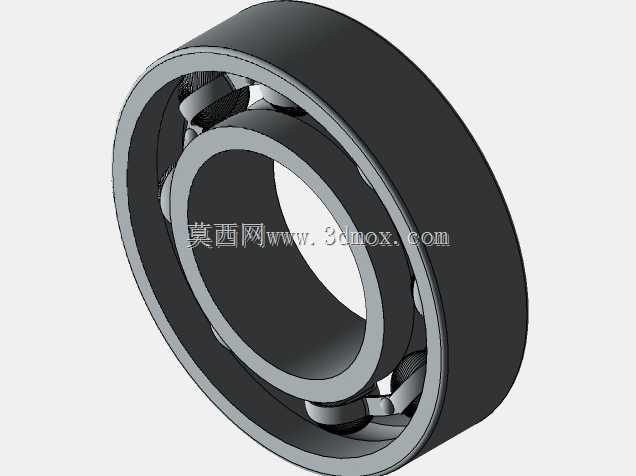

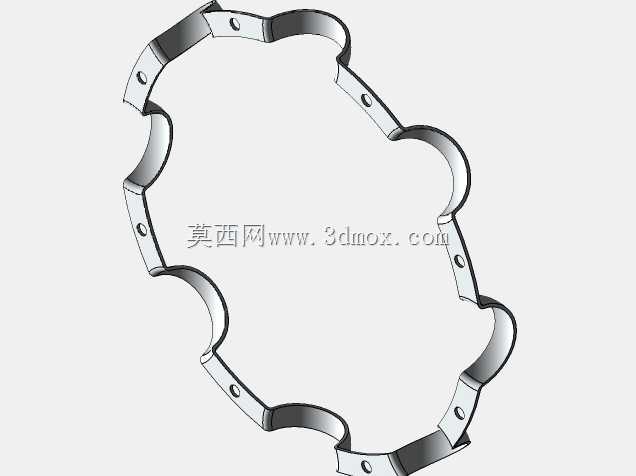

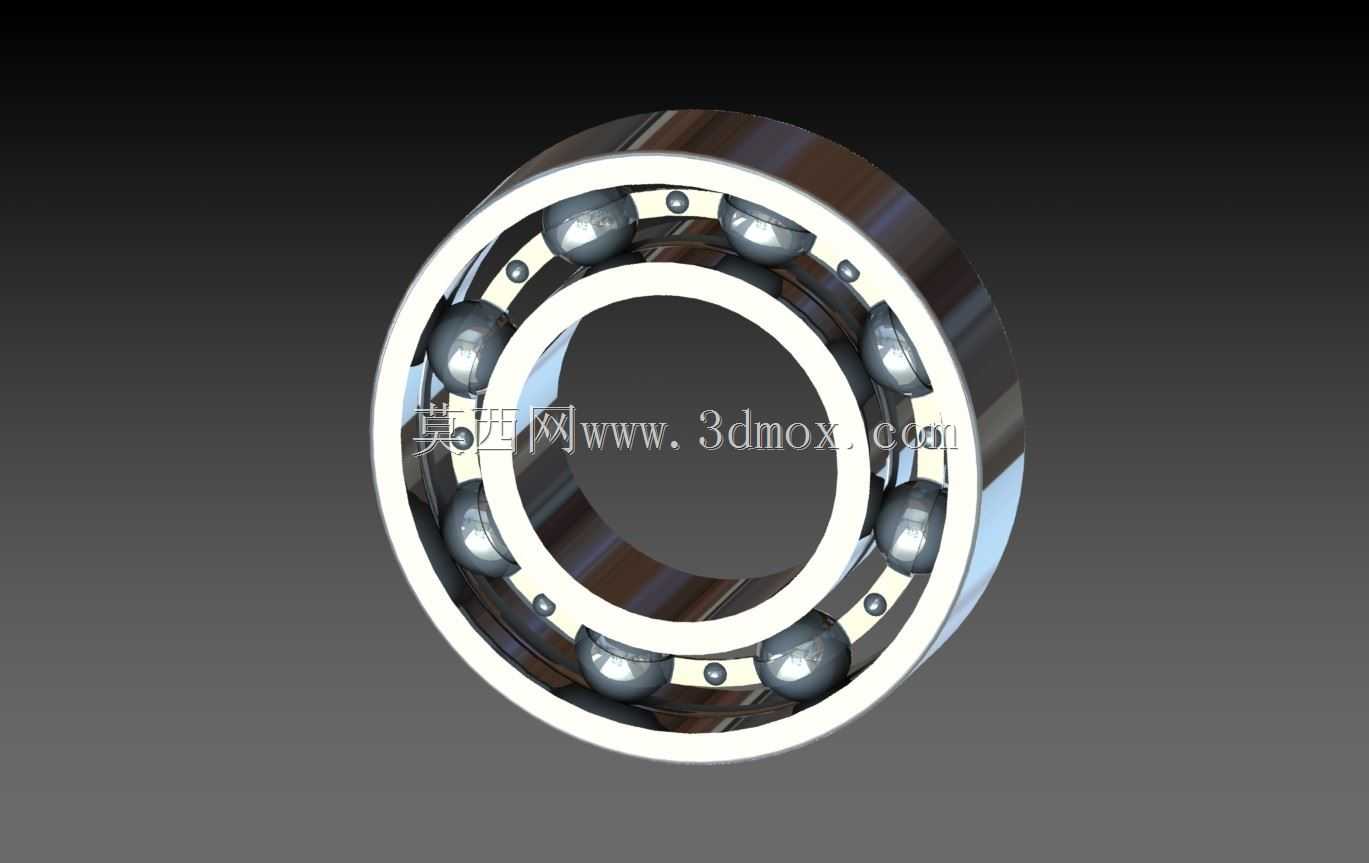

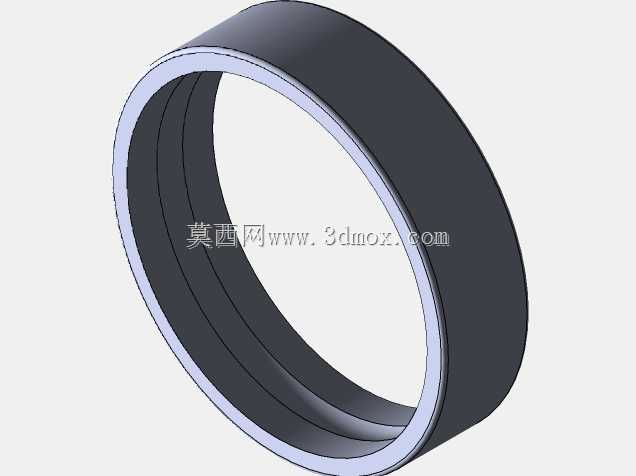

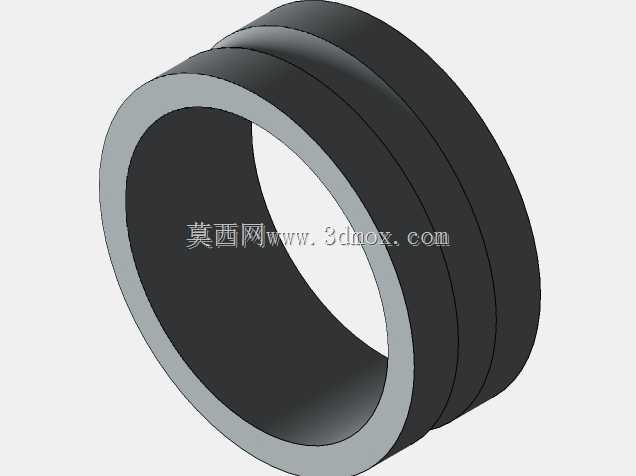

　　从结构设计逻辑来看，这套数模完整还原了深沟球轴承的四个核心组成部分：内圈、外圈、滚动钢球、冲压保持架。内圈与轴采用过盈配合随轴同步转动，内圈的滚道曲率与钢球半径匹配，保证钢球滚动时的接触应力处于材料许用范围内；外圈通常与轴承座孔采用过渡或小间隙配合，起到固定支撑的作用，部分需要外圈随动的场景也会调整配合公差。钢球作为滚动承载元件，均匀分布在内外圈滚道之间，将滑动摩擦转化为滚动摩擦，相比同尺寸的滑动轴承，其启动摩擦阻力仅为滑动轴承的几十分之一，运转过程中的温升也更低，适合中高速连续运转的工况。保持架的作用是将每颗钢球等距分隔开，避免钢球在运转过程中相互接触碰撞产生额外摩擦与噪音，同时引导钢球在滚道内正常循环，防止钢球在非承载区脱落。

　　建模过程中需要严格控制各零件的尺寸边界与配合关系：首先要明确轴承的公称内径、外径、宽度三个核心安装尺寸，这三个尺寸是设备选型时与轴、轴承座匹配的核心依据，公差需要符合对应精度等级的标准要求，内圈与轴的配合面、外圈与座孔的配合面圆柱度需要控制在合理范围内，避免安装后出现滚道变形导致钢球卡滞。滚道的曲率半径设计是核心细节，通常内圈滚道曲率半径略大于钢球半径，外圈滚道曲率半径也做对应匹配，保证钢球与滚道的接触为点接触，在承受径向载荷的同时，也能承受一定量的双向轴向载荷，这也是深沟球轴承相比其他类型轴承适用场景更广的原因。保持架的兜孔间隙需要合理设置，既要保证钢球能在兜孔内自由转动，又不能间隙过大导致钢球窜动，冲压保持架的壁厚、铆钉位置（如果是铆接结构）都需要符合实际加工工艺，避免建模时出现工艺无法实现的结构。

　　在实际设备装配过程中，这类轴承的安装边界需要重点关注：轴肩与轴承座孔的挡肩高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩需要有足够的支撑面积，保证轴承承受轴向载荷时不会出现挡肩变形。轴承的密封结构如果是附带密封圈的型号，还需要考虑密封圈与轴、外圈的配合间隙，避免运转过程中密封圈与轴发生摩擦磨损导致润滑脂泄漏。润滑通道的设计也需要匹配，无论是脂润滑还是油润滑，都需要保证润滑剂能顺利到达钢球与滚道的接触表面，带走运转产生的热量同时减少磨损。建模时还原的钢球数量、直径尺寸，直接对应轴承的额定动载荷与静载荷参数，钢球直径越大、数量越多，轴承的承载能力越强，但相应的极限转速会有所降低，设计选型时需要根据实际工况的载荷大小、转速范围做平衡，重载低速场景优先选大钢球多滚动体的型号，高速轻载场景则可以适当减少钢球数量、优化保持架结构降低运转风阻与离心力影响。

　　从结构验证的角度，这套数模可以直接用于装配干涉检查，在整机设计阶段将轴承模型导入装配体，验证轴系安装后轴承与周边端盖、密封件、传动件的间隙是否足够，避免实际加工装配时出现零件干涉。同时也可以基于这个数模做简单的载荷仿真，模拟轴承受径向、轴向载荷时的接触应力分布，验证滚道与钢球的强度是否满足工况寿命要求，提前发现结构设计的缺陷，减少后续物理样机的试错成本。对于刚接触机械传动设计的从业者来说，拆解这类基础标准件的三维结构，能快速理解旋转支撑的设计逻辑，掌握配合公差、安装边界、载荷传递路径的核心设计要点，为后续设计更复杂的轴系、传动系统打下基础。
