工业用多孔式真空吸附工作台结构

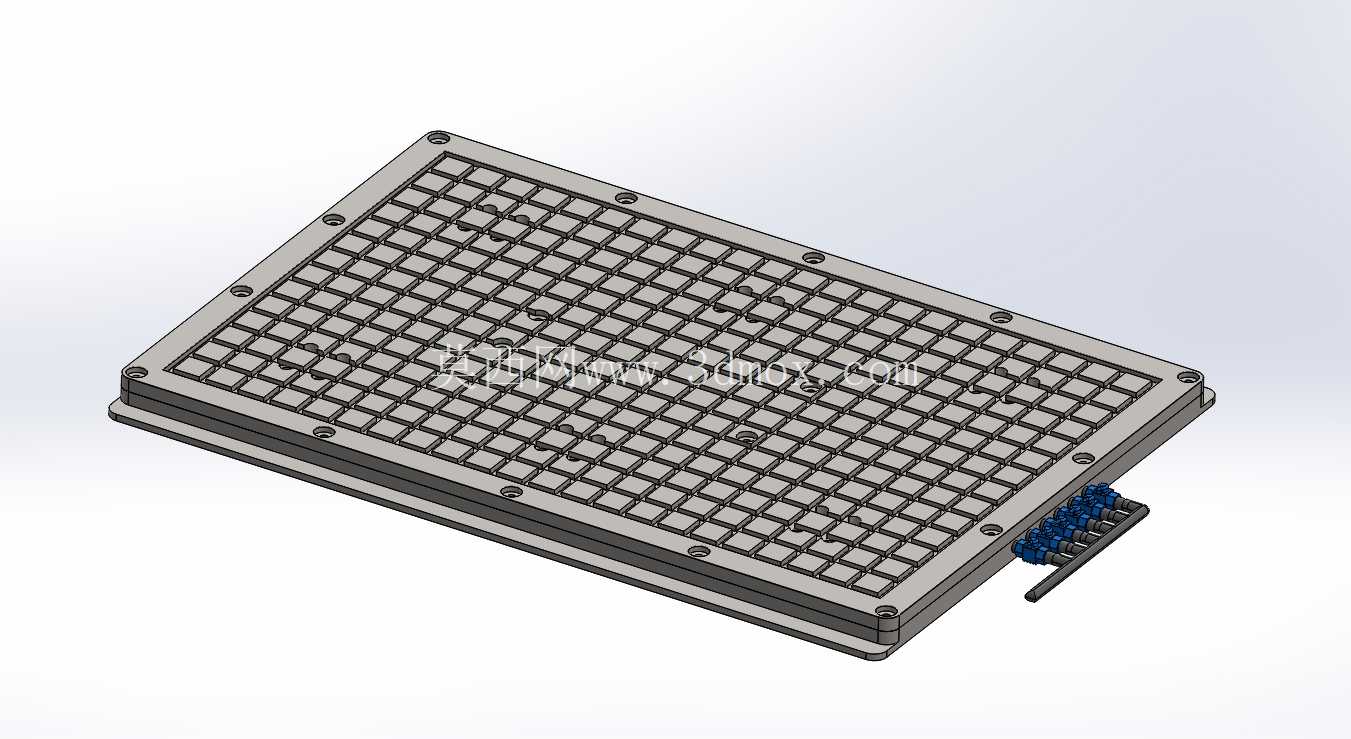

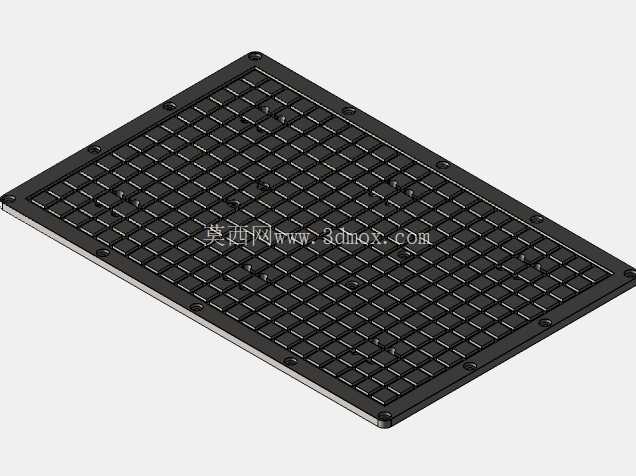

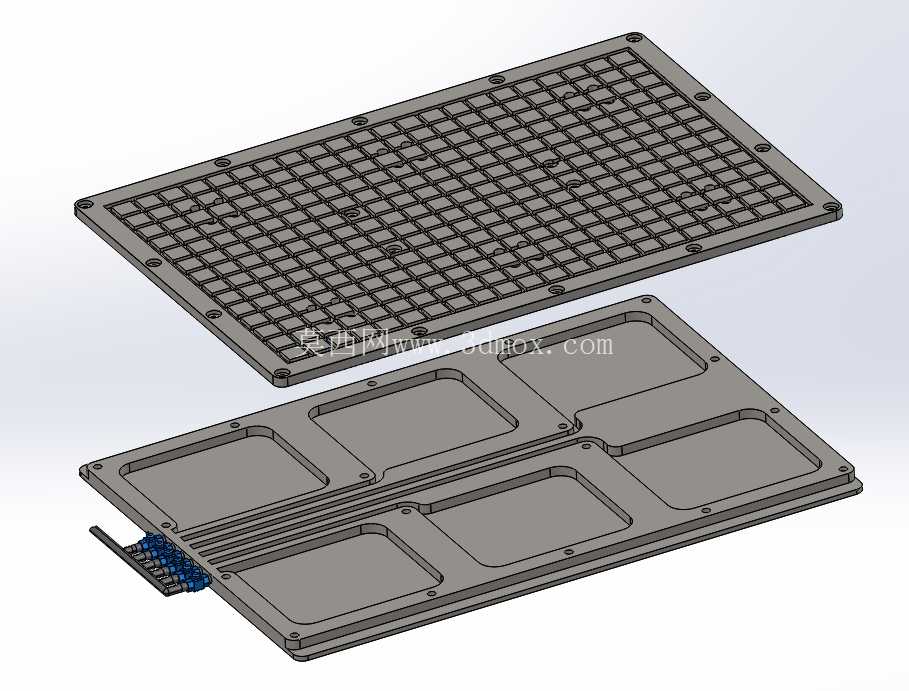

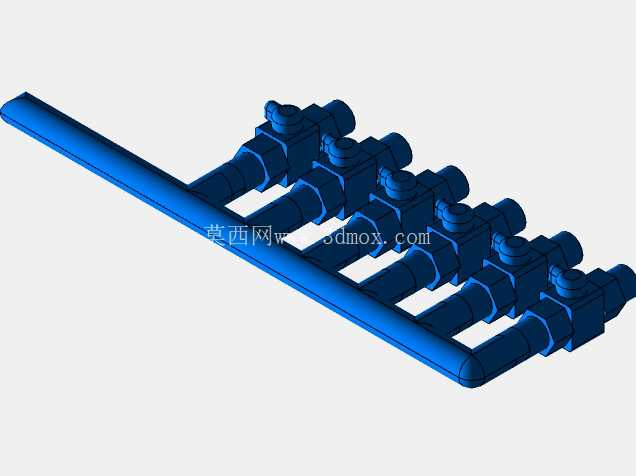

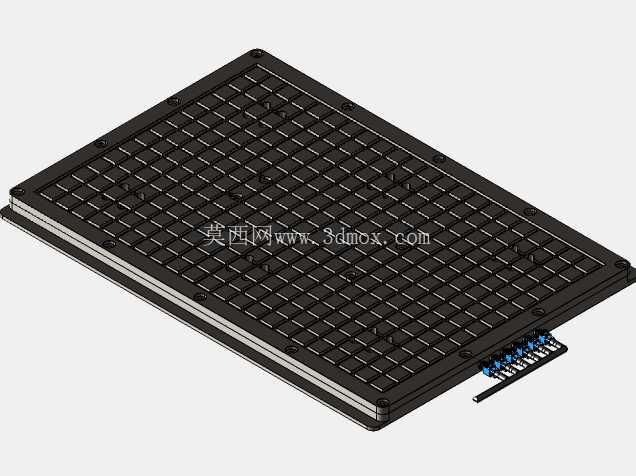

　　从结构设计逻辑来看，上表面的网格槽做了等深铣削处理，槽宽控制在3mm以内，既保证足够的通气吸附面积，又不会因为槽宽过大导致薄型工件（比如0.1mm厚的铜箔、PET膜片）在吸附时凹陷进槽内造成平面度超差；台体四周的沉头安装孔按照标准安装孔距排布，既可以直接固定在自动化设备的滑台台面上，也可以搭配垫高块调整作业高度，适配不同行程的加工主轴。台体边缘做了R2的圆角过渡，避免操作人员上下料时被锐边划伤，侧边的气嘴接口做了内凹式设计，防止设备移动、工件搬运过程中磕碰气嘴造成管路脱落。在精密机加工、PCB分板、薄型板材裁切、光学膜片贴合这类对工件装夹平整度要求极高的工序里，传统机械压爪很容易造成薄件形变、表面压痕，甚至因为装夹点遮挡导致加工路径受限，这种网格结构的真空吸附工作台，就是为了解决这类装夹痛点设计的。整个台体采用边框式密封结构，上表面密布等距排布的方格通气槽，每一个方格槽都和台体内部的真空气腔连通，侧边预留的快插接头组可以直接对接工厂集中供气的真空管路，也可以搭配独立小型真空泵使用，不需要额外做管路改造就能快速接入现有产线。

　　实际使用时，只需要在台面上铺一层透气的多孔缓冲垫，就能避免工件和金属台面直接接触造成表面划伤，同时不会影响真空吸附的气密性；针对不同尺寸的工件，还可以用密封胶条在网格槽上圈出对应大小的吸附区域，避免非工件覆盖区域漏气导致真空度不足，不需要更换不同尺寸的定制吸盘，就能适配从指甲盖大小的精密陶瓷片到整幅面板级工件的装夹需求。和传统的单点式真空吸盘相比，这种整面网格结构的吸附力分布更均匀，哪怕是厚度0.05mm的超薄金属箔，吸附后也能保持全平面贴合，不会出现局部翘曲，在高速铣削、激光切割作业时，工件不会因为切削力、激光冲击力产生位移，加工精度可以稳定控制在0.02mm以内。

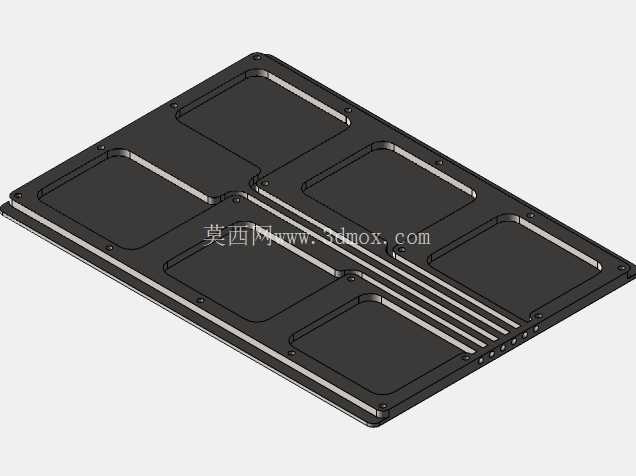

　　台体内部的气腔做了等压设计，每个网格槽的真空度差控制在2kPa以内，不会出现靠近气嘴位置吸附力强、远离气嘴位置吸附力不足的问题；底部做了加厚的安装基板，整体平面度磨加工到0.01mm/100mm，长时间使用也不会因为吸附力的长期作用产生形变。安装边界上，台体总厚度控制在35mm以内，不会过多占用设备的Z轴行程，四周的安装孔预留了足够的扳手操作空间，不需要特殊工具就能完成拆装固定；气嘴接口采用标准快插规格，和常规工业真空管路完全兼容，现场安装不需要做转接头定制。

　　在3C电子行业的屏幕贴合工序里，这种工作台可以搭配视觉对位系统使用，整面吸附的方式不会遮挡屏幕边缘，对位精度更高；在木工行业的薄木板雕刻工序里，不需要反复调整压块位置，一次固定就能完成整面雕刻作业，装夹效率比传统机械装夹提升70%以上；在丝网印刷工序里，均匀的吸附力可以保证薄型承印物平整贴合，不会出现局部漏墨、图案偏移的问题。设计时特意将网格槽的交叉位置做了小圆角处理，避免长期使用后槽内积尘、残留切削液造成气路堵塞，日常维护只需要用高压气枪从气嘴反吹，就能清理掉槽内的杂物，不需要拆解台体。台体的密封边框采用一体化铣削成型，没有拼接焊缝，长期在有切削液、加工粉尘的环境里使用也不会出现漏气问题，密封寿命比粘接式的边框结构提升三倍以上。
