赛车用Brembo液压制动卡钳结构设计

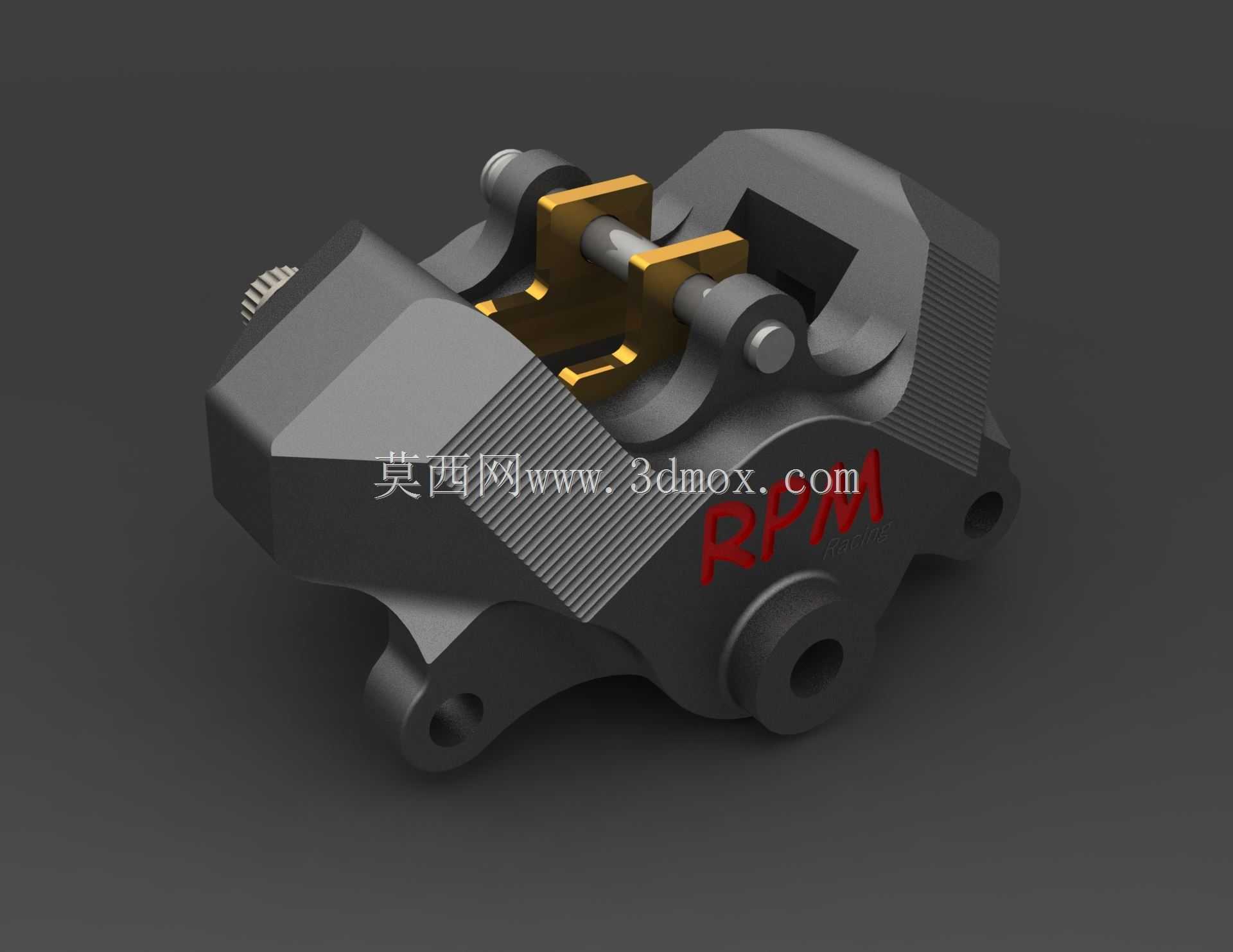

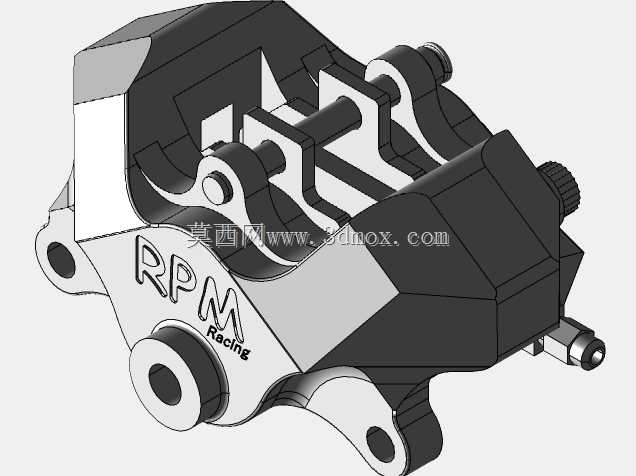

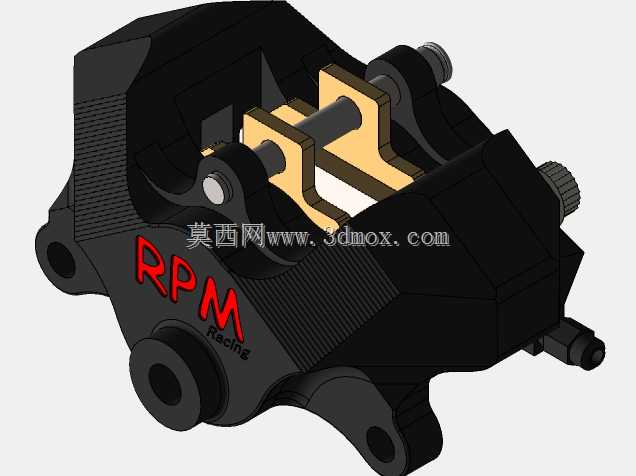

　　这款制动卡钳的三维结构完全围绕赛事场景下的制动需求搭建，区别于民用车辆的卡钳设计，其整体采用对置双活塞的布局逻辑，核心目标是在高频高强度制动工况下，提供足够均匀的制动片压紧力，避免偏磨导致的制动力衰减。从安装边界来看，卡钳本体的两个安装耳孔同轴度公差控制在0.02mm范围内，适配主流赛事改装款的前转向节安装位，安装孔中心距按照通用改装规格设定，不需要额外改动羊角结构即可完成适配，卡钳本体与制动盘的预留间隙为单边2.5mm，适配厚度28mm、直径300mm以内的通风制动盘，安装后不会出现蹭盘或者制动片接触面积不足的问题。

　　从功能特性上看，卡钳的进油口设置在本体侧上方，采用标准的10mm×1.0锥管螺纹接口，兼容赛事级刹车钢喉的连接规格，内部油道采用等径设计，能够保证两侧活塞在制动时同步建压，活塞回位依靠矩形密封圈的弹性形变实现，不需要额外加装回位弹簧，减少了活动部件的数量，降低赛事过程中卡钳卡滞的故障概率。卡钳本体的受力筋布局完全按照制动时的载荷路径设计，在活塞安装腔外侧、安装耳连接位置都做了加厚处理，非受力区域则做了掏空减重，整体重量比同规格民用铸造卡钳轻32%左右，能够有效降低簧下质量，提升悬挂的响应速度。

　　设计过程中优先考虑了散热需求，卡钳本体外侧的条状散热筋沿着车辆行驶方向布置，行驶过程中气流可以顺着筋条间隙带走制动产生的热量，制动片的安装槽预留了0.3mm的侧向间隙，允许制动片在热膨胀状态下有足够的伸缩空间，避免高温下制动片卡滞导致的拖刹问题。卡钳的桥位部分采用一体化加工设计，区别于分体式桥位的拼接结构，一体化桥位在高强度制动时不会出现连接螺栓形变导致的卡钳偏移，制动片的压紧面平行度可以长期保持稳定，在连续10次全力制动的工况下，制动力波动范围可以控制在5%以内，满足场地赛、拉力赛等不同赛事场景的制动稳定性要求。

　　从实际使用场景出发，这款卡钳的活塞采用不锈钢材质设计，表面做了硬质阳极氧化处理，能够耐受制动液长期腐蚀，同时在高温下不会出现形变膨胀，保证活塞在缸筒内的滑动顺畅。制动片的限位结构采用插销式设计，不需要完全拆解卡钳即可完成制动片的更换，赛事过程中可以快速完成损耗部件的更换，缩短维修时长。卡钳本体的放油螺钉设置在本体最低位置，更换制动液时可以完全排净内部空气，避免气阻导致的制动踏板行程变长问题。

　　结构建模过程中，所有配合面的公差都按照实际加工精度设定，活塞与缸筒的配合间隙控制在0.015-0.025mm之间，既保证滑动顺畅，又不会出现制动液渗漏的问题。卡钳表面的标识区域做了下沉0.2mm的凹槽设计，后续可以通过激光雕刻或者填漆的方式做品牌标识，不会因为长期使用出现标识磨损脱落的问题。整体结构没有冗余的装饰性设计，每一处结构都对应实际使用中的功能需求，从安装适配、制动性能、散热效率、维护便利性多个维度匹配赛车改装场景的使用要求，建模时所有的圆角、倒角都按照实际加工工艺设定，不存在无法加工的尖锐内角，结构完全具备实际生产落地的可行性。
