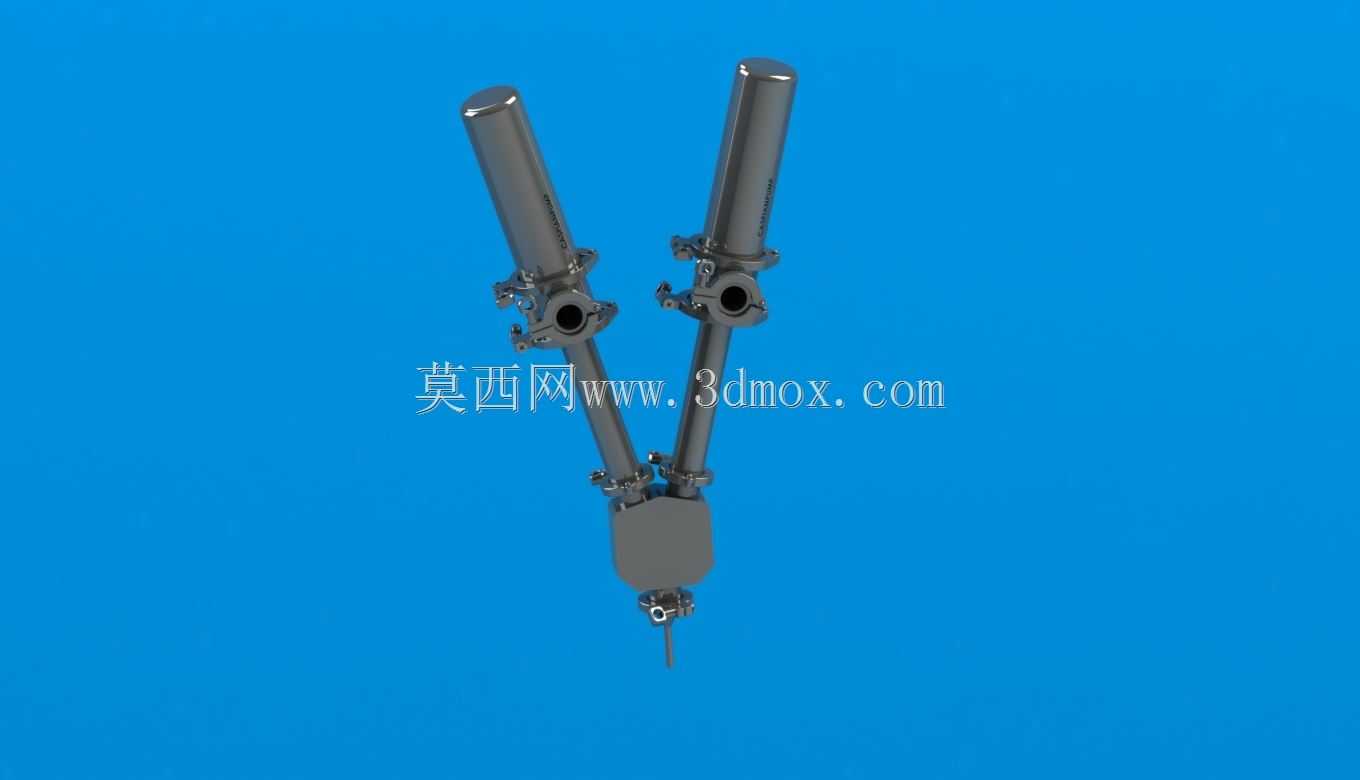

卫生级腔体柱塞式流体输送泵结构

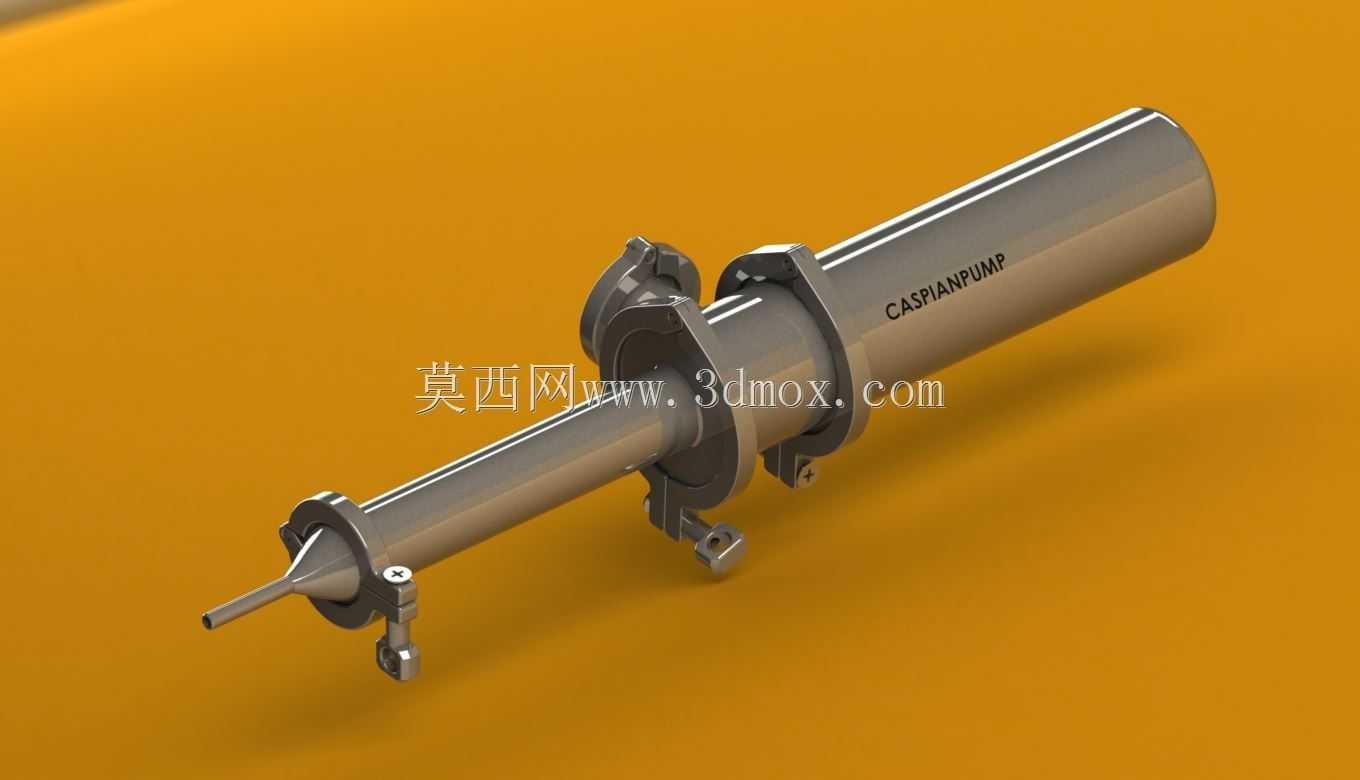

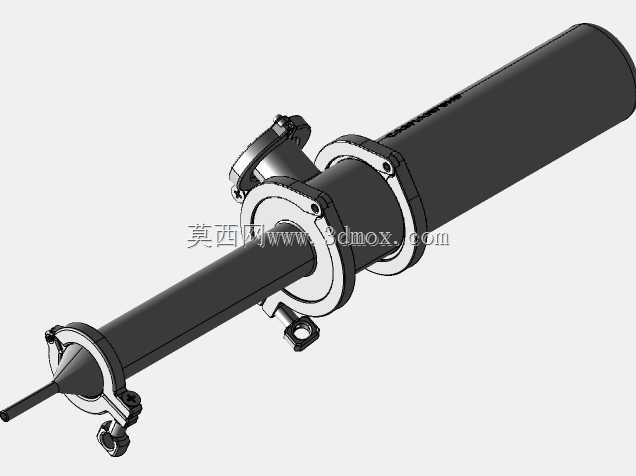

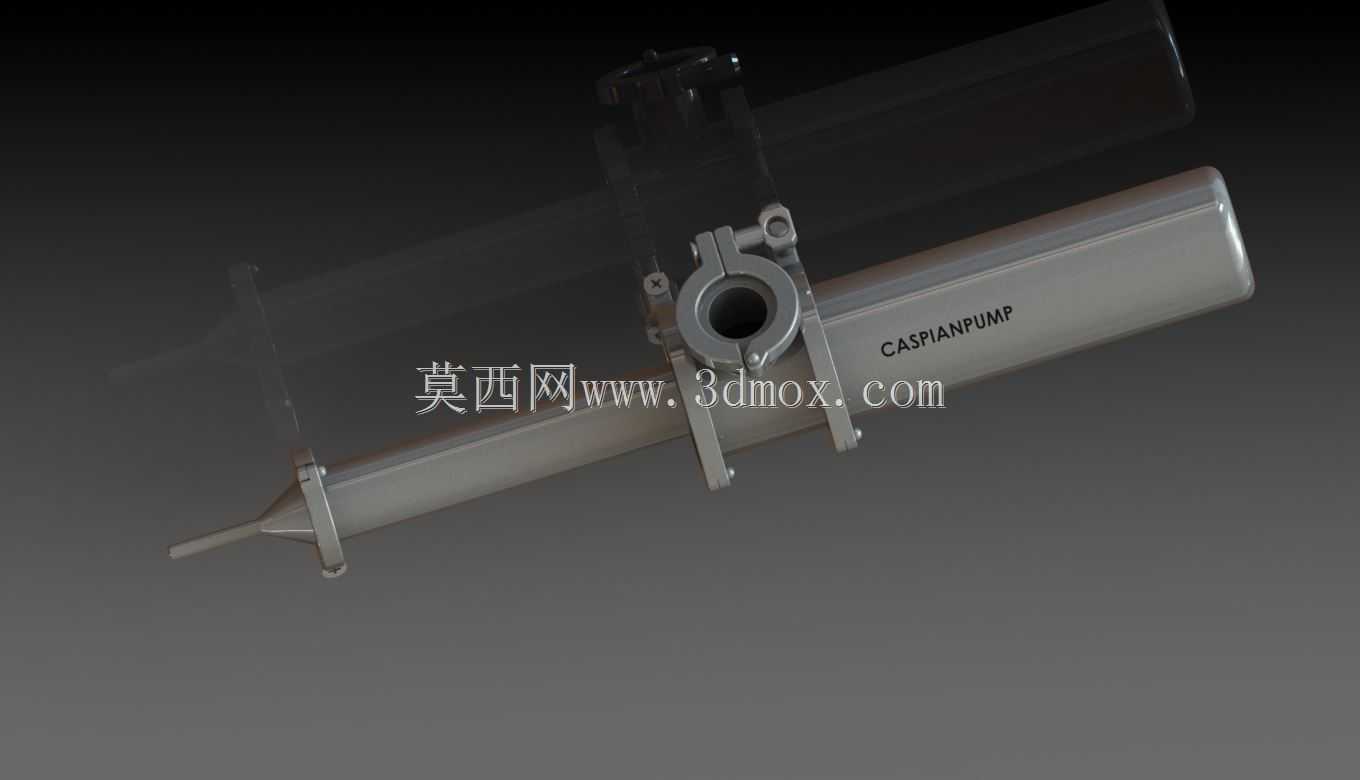

　　该套三维结构围绕洁净工况下的小流量流体输送需求展开，主体采用长筒式柱塞腔体布局，前端设置细径出料嘴与快装连接法兰，中段布置腔体锁紧卡箍与支撑固定耳座，尾端集成驱动接入端与介质回流管路，整体轴线沿水平方向延伸，适合嵌入制药灌装、高粘度药剂转移、卫生级配料输送等连续生产线中使用。在实际产线布置时，这类泵体常安装于灌装机机架的中层工位，进料端通过柔性软管连接储料罐，前端出料嘴对接灌装针架，尾端驱动侧连接气动或电动往复执行机构；泵体下方的两处支撑耳座承担主要定位载荷，安装时需保证腔体轴线与执行机构输出轴线同轴度控制在较小范围内，避免柱塞往复过程中出现偏磨、密封件单侧受压泄漏的问题。前端锥形缩径出料段采用圆滑过渡结构，没有物料滞留的死角，

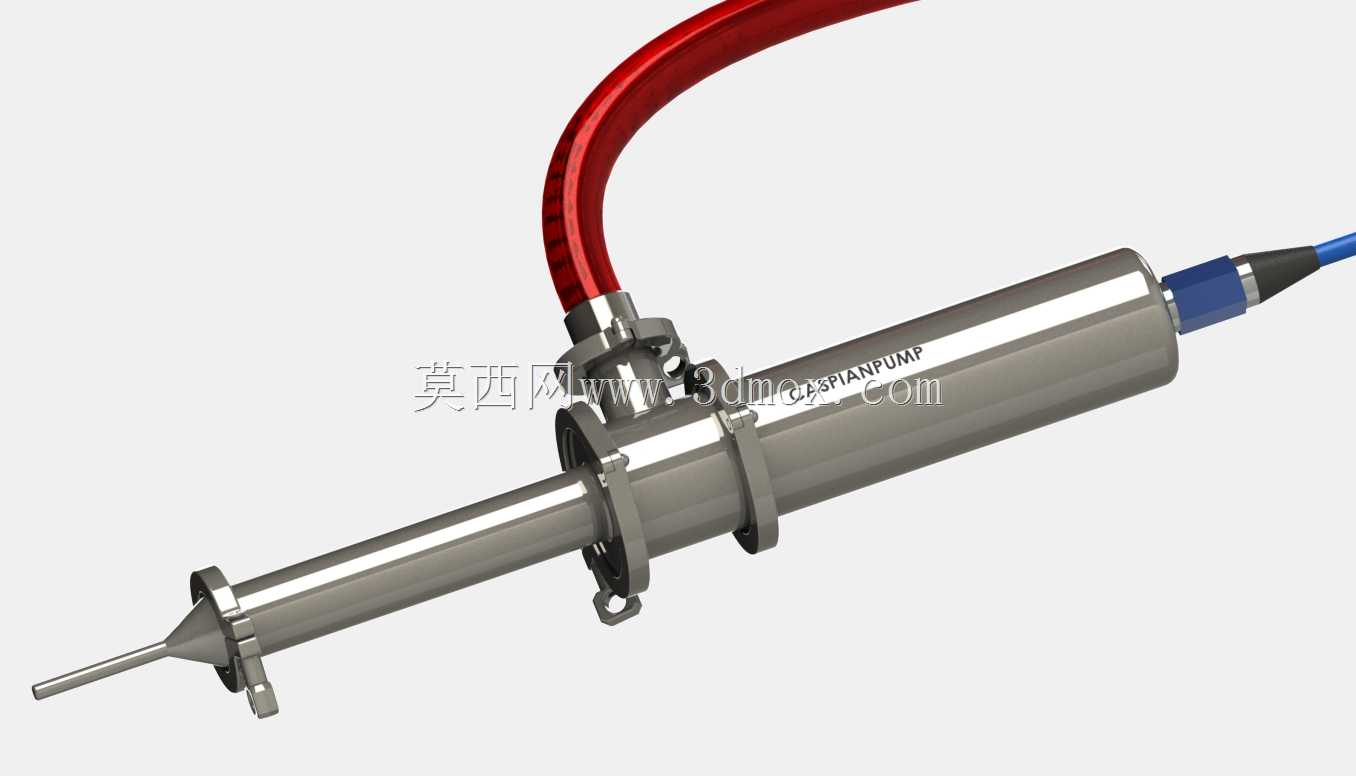

　　配合快装卡箍可以快速拆解清洗，满足卫生级设备定期灭菌、残料清空的使用要求。从结构设计思路来看，腔体主体选用圆柱形承压筒体，壁厚按照常规洁净输送压力区间预留安全余量，外壁抛光处理降低物料挂壁风险；中部的分体式卡箍结构将泵腔分为进料腔、柱塞工作腔两段，卡箍内侧配置卫生级密封垫片，既保证承压状态下的密封可靠性，又能在维护时无需复杂工具即可拆分内部柱塞与密封组件。红色柔性管路接于腔体侧上方接口，作为回流或排气通路，在泵体初始充料时可排出腔体内积存空气，避免柱塞往复过程中产生气阻导致出料计量不稳；尾端蓝色接头为驱动端防护与介质隔离结构，将传动侧与物料腔完全分隔，防止润滑油脂污染输送介质，也避免腐蚀性药剂渗入驱动部件。外形尺寸方面，

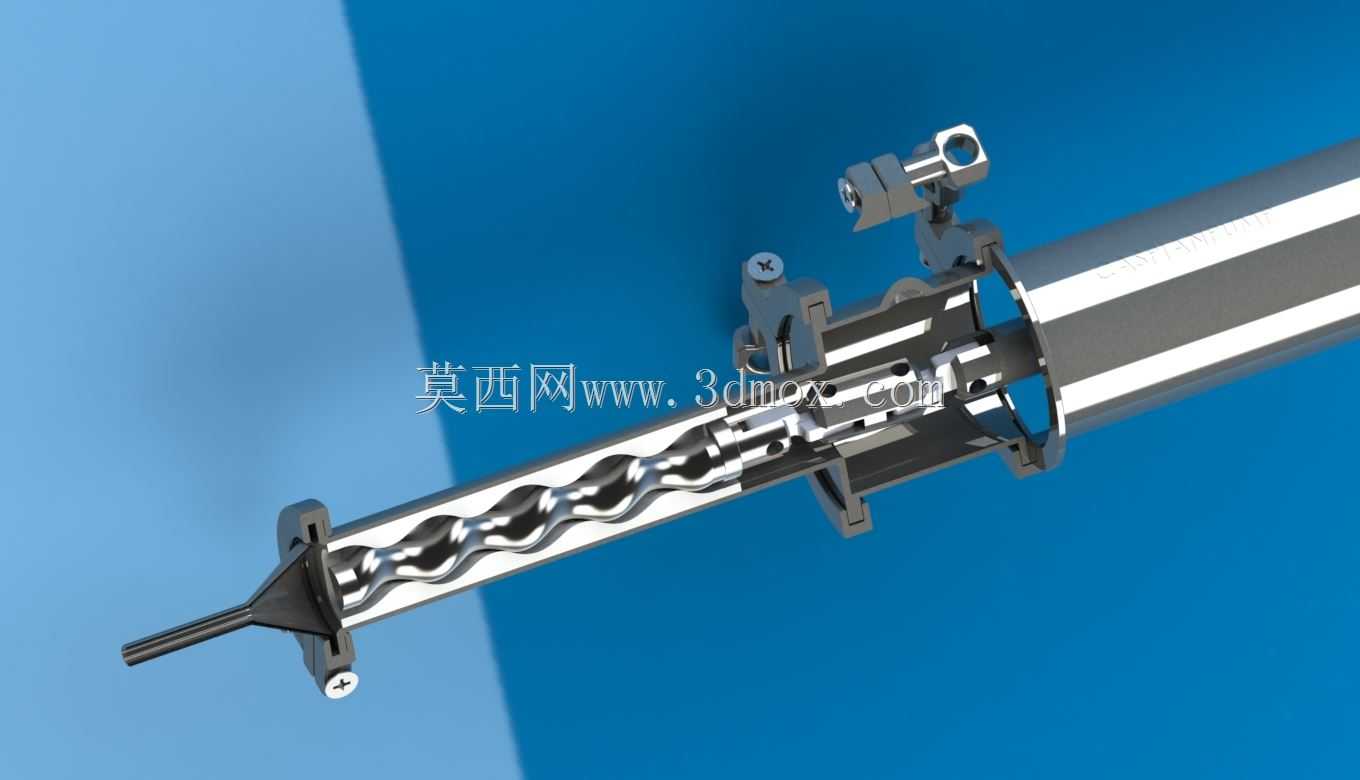

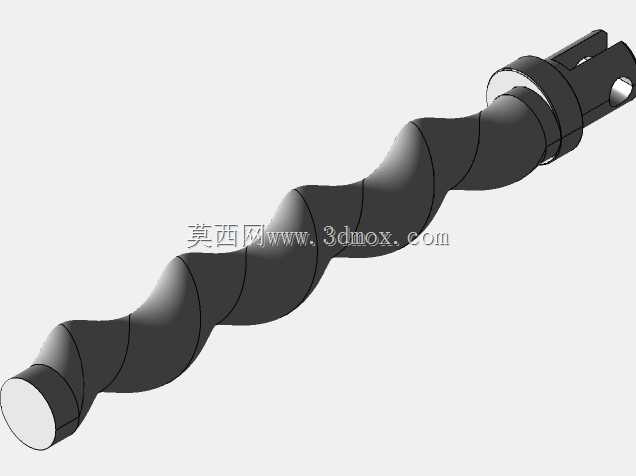

　　整泵沿轴向的长度明显大于径向直径，属于细长型布局，最大径向尺寸出现在中部卡箍与筒体连接位置，前端出料嘴外径逐级缩小，适合伸入狭小的灌装工位空间；安装边界需要在泵体轴向两端预留操作距离，前端留出灌装针与瓶体输送的通行空间，尾端留出执行机构连接与软管弯折半径，侧上方回流管路需保证软管自然弯曲，不能出现急折造成通路截流。支撑耳座上的开孔用于穿装固定螺栓，建模时已保留螺栓间隙与安装面平面度特征，装配到机架时可通过薄垫片微调泵体高度，使进出料接口与配套管路自然对中，减少管路附加应力作用在泵体法兰上。柱塞在腔体内做直线往复运动，通过腔体容积变化完成吸料与排料动作，针对高粘度物料工况，进料通道采用大圆弧过渡、减少流道突变，降低物料吸入阻力；

　　出料端的小直径喷嘴可以提高出料末端流速，让灌装断料更干脆，减少拉丝、滴液现象。泵体表面所有外露棱边均做圆滑处理，卡箍、耳座、接头等零部件的装配关系在三维模型中完整呈现，结构工程师可以直接基于该模型核对产线安装空间、拆分零件做工程图细化，也可以在此基础上调整柱塞直径、行程长度来改变单次输送流量，适配不同规格的灌装计量需求；对于设备选型人员，可通过该结构直观判断泵体的固定方式、接口方位和维护拆解空间，评估其在现有洁净生产线中的适配性。
