便携式高压手动液压泵站结构设计

　　这套手动高压液压泵站的三维结构，面向无外接动力源的现场液压作业场景搭建，在设备检修、野外管线试压、工装夹具夹紧、液压拆卸工装、轴承过盈装配、应急抢险顶升这类工况里使用频率很高。它不需要接入电源或者压缩空气，完全依靠操作人员扳动操作杆完成吸油、压油的循环，在防爆区域、偏远施工现场、狭小检修空间里，比电动液压源的适配性更强，也不会出现电机受潮、线缆牵绊、动力中断的问题。

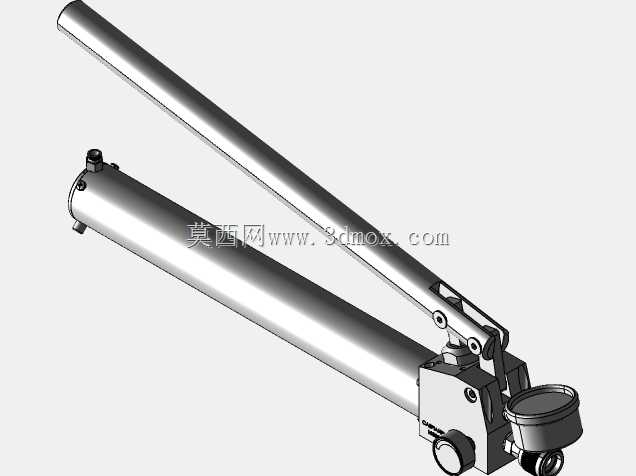

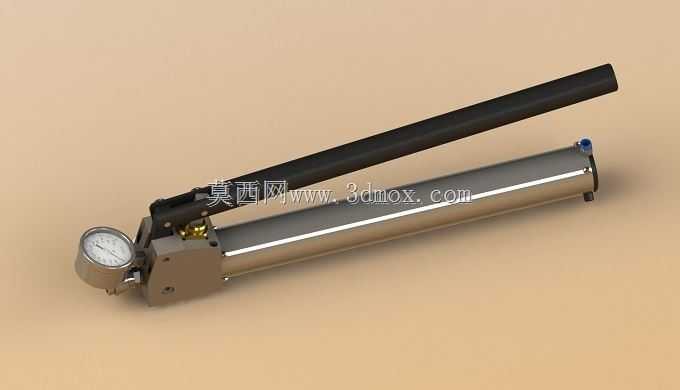

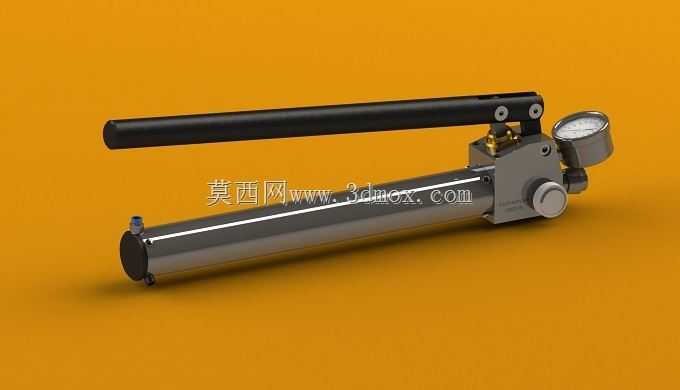

　　从整机布局来看，长条形储油筒体作为主体承载结构，沿水平方向布置，筒体一端封闭作为储油腔尾端，另一端集成阀块、压力表、操作杆铰接座与输出接口，整体重心偏低，放置在地面或者工装台面上时稳定性较好。操作杆采用长杠杆结构，铰接点设置在阀块上方的支座位置，杠杆力臂经过配比设计，操作人员在输出端建立数十兆帕高压时，手部施加的作用力可以控制在人体工学可承受的范围内，避免高压工况下操作力过载。

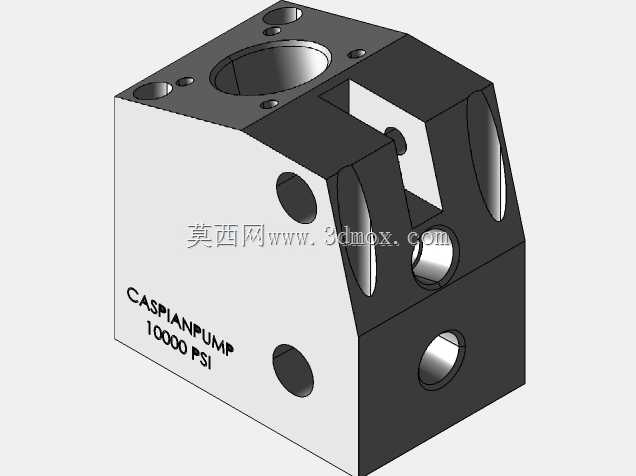

　　功能模块的排布逻辑围绕液压回路的动作顺序展开：储油筒内部容纳液压工作介质，压油柱塞组件与杠杆联动，杠杆下压时带动柱塞在缸体内做往复运动，低压阶段大流量快速充油，让外接液压缸、液压工具快速走完空行程；当回路压力升高后，高压级柱塞开始小流量增压，逐步把系统压力抬升到额定工作值。阀块集成在筒体前端，内部加工有吸油道、压油道、单向阀安装孔、溢流通道与卸荷油路，两个单向阀分别控制吸油与压油方向，防止高压介质倒流，保证每一次杠杆往复都能向输出侧输送压力油。

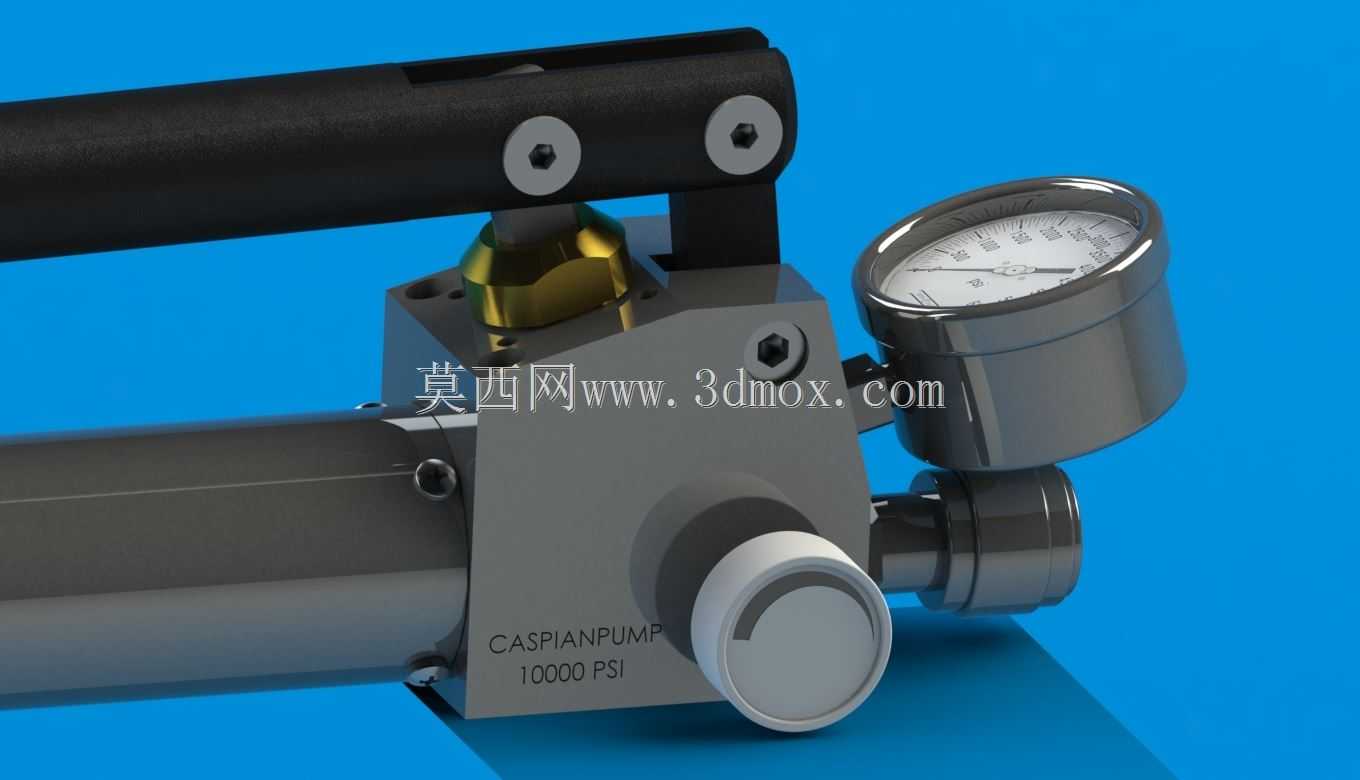

　　压力表直接安装在阀块的高压测压口上，表盘朝向操作位，操作人员扳动杠杆的过程中可以直接读取回路实时压力，不需要额外外接测压接头，在试压、锁紧这类需要精准控制压力的作业里，能够直观判断压力上升速率，避免超压损坏外接工装或者工件。卸荷旋钮布置在阀块侧方，作业完成后旋开卸荷阀，高压侧的液压油回流到储油腔，外接液压缸的活塞杆即可平稳复位，管路接头处也可以在无压状态下拆卸，杜绝带压拆管的安全隐患。输出接口采用标准高压油管连接形式，接口位置预留了足够的扳手操作空间，现场对接快插接头或者硬管时不会和操作杆、压力表发生干涉。

　　结构设计阶段重点处理了几个工程细节：首先是铰接位置的销轴与衬套配合，杠杆反复扳动过程中铰接副承受交变载荷，销轴采用径向定位防止窜动，衬套选用耐磨材质降低长期使用后的间隙量，避免杠杆出现晃量。其次是柱塞与缸体的同轴度约束，储油筒体作为主承载件，前端阀块的安装止口与柱塞孔保持同轴，保证柱塞往复运动时不会出现偏磨，延长密封件的使用寿命。密封沟槽的尺寸按照高压动密封、静密封的标准规范设计，动密封处预留合理的压缩量，既保证高压下不渗漏，又不会因为摩擦阻力过大导致操作力飙升；静密封结合面加工有平面度要求，阀块与筒体连接后通过紧固件均匀压紧，杜绝结合面渗油。

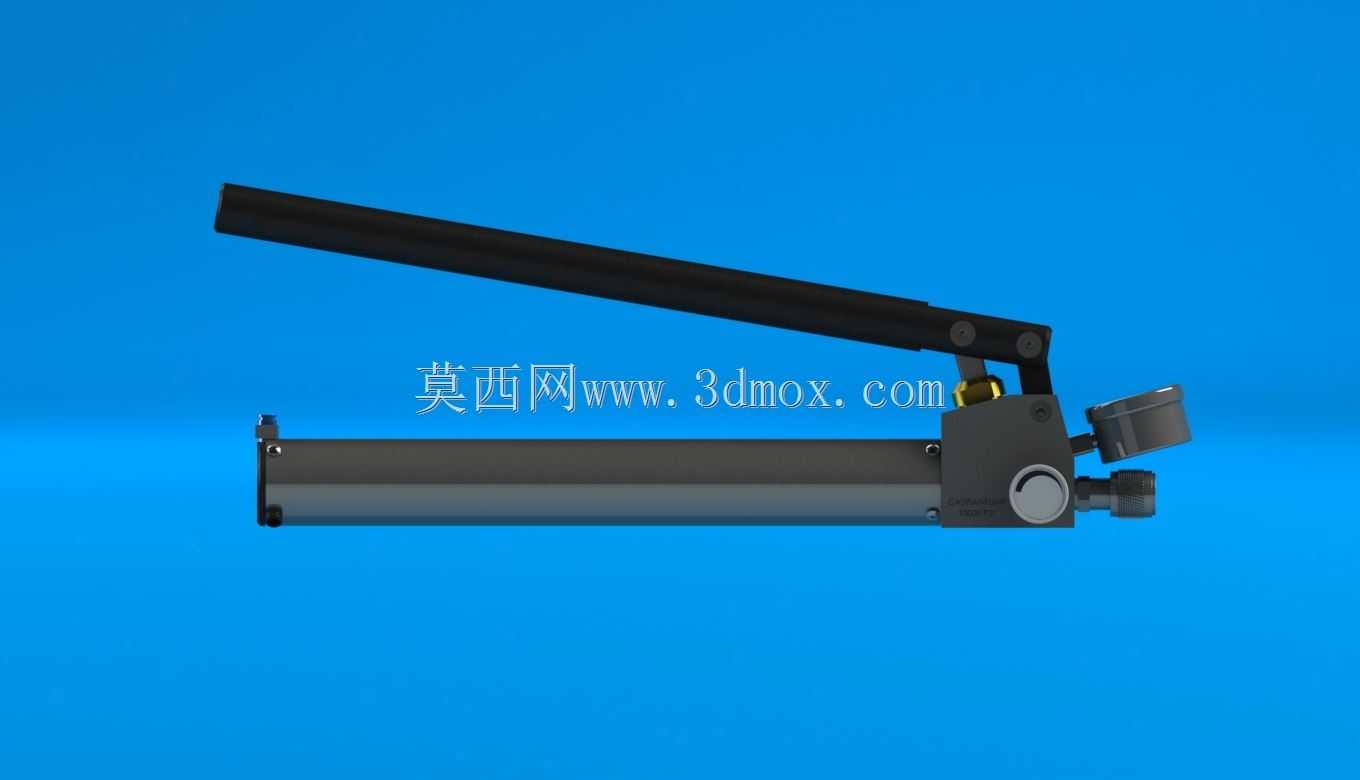

　　外形尺寸方面，整机长度沿储油筒轴向延伸，操作杆在收起状态下可以贴合筒体上方放置，减少整机占用的收纳空间，放入工具箱或者检修备件柜时不需要额外拆分部件。筒体直径按照储油容量匹配，能够满足常规单作用小型液压缸的全行程用油需求，同时控制整机重量，单人即可搬运转移。安装边界上，底部筒体为圆柱面，放置时可配套简易托架防止滚动，前端阀块周边预留的操作空间覆盖杠杆扳动行程、压力表读数视线、卸荷旋钮旋转空间以及油管接头的装拆范围，在三维建模过程中已经对运动包络体做了干涉检查：杠杆从最低位扳动到最高位的全程，不会和压力表、阀体、输出油管发生碰撞，操作人员手部握持杠杆末端的活动空间也没有被周边零件遮挡。

　　这套结构把储油、增压、测压、卸荷、输出功能全部集成在单一便携单元上，零件数量精简，外部没有冗余的管路走线，泄漏点数量控制在最少，日常维护时只需要定期检查油位、更换密封件即可，面向现场液压作业的实用性在结构细节里得到了充分体现。
