参数化离心泵闭式叶轮三维结构

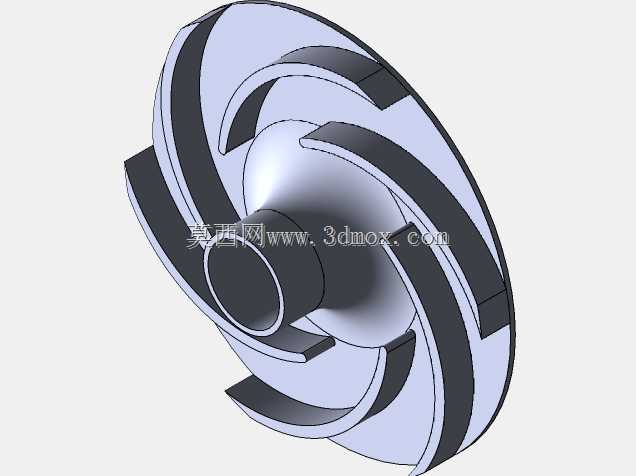

　　该三维结构围绕离心泵核心水力转动部件展开，主体为带后盖板的闭式叶轮，包含中心轮毂、轴孔、后密封段、数片空间扭曲叶片以及轮盘外缘。叶轮在泵腔内承担能量转换作用：介质从轴向进入叶轮中心，经叶片间流道获得速度与压力，再沿轮盘外缘进入蜗壳或导叶。此类结构广泛用于清水输送、循环水系统、给排水泵站、暖通空调、工业冷却、轻污介质输送以及一般流体增压场合，是决定泵扬程、流量、效率和气蚀性能的关键零件。

　　从结构布置看，模型采用后盖板承载叶片的形式，叶片从轮毂附近向外缘平滑延伸，进口侧保持较大的开口，以降低介质进入流道时的冲击损失。叶片型面并非简单直板，而是沿径向和轴向同时扭转，能够在旋转过程中更连续地引导流体。轮毂部位设置轴向通孔，用于与泵轴配合；端部圆柱段可作为与轴套、密封件或定位结构相邻的边界。轮盘背面靠近中心的区域需要兼顾机械密封、填料密封或后护板的装配关系，因此在建模时保留了较明确的同轴圆柱面和端面台阶。

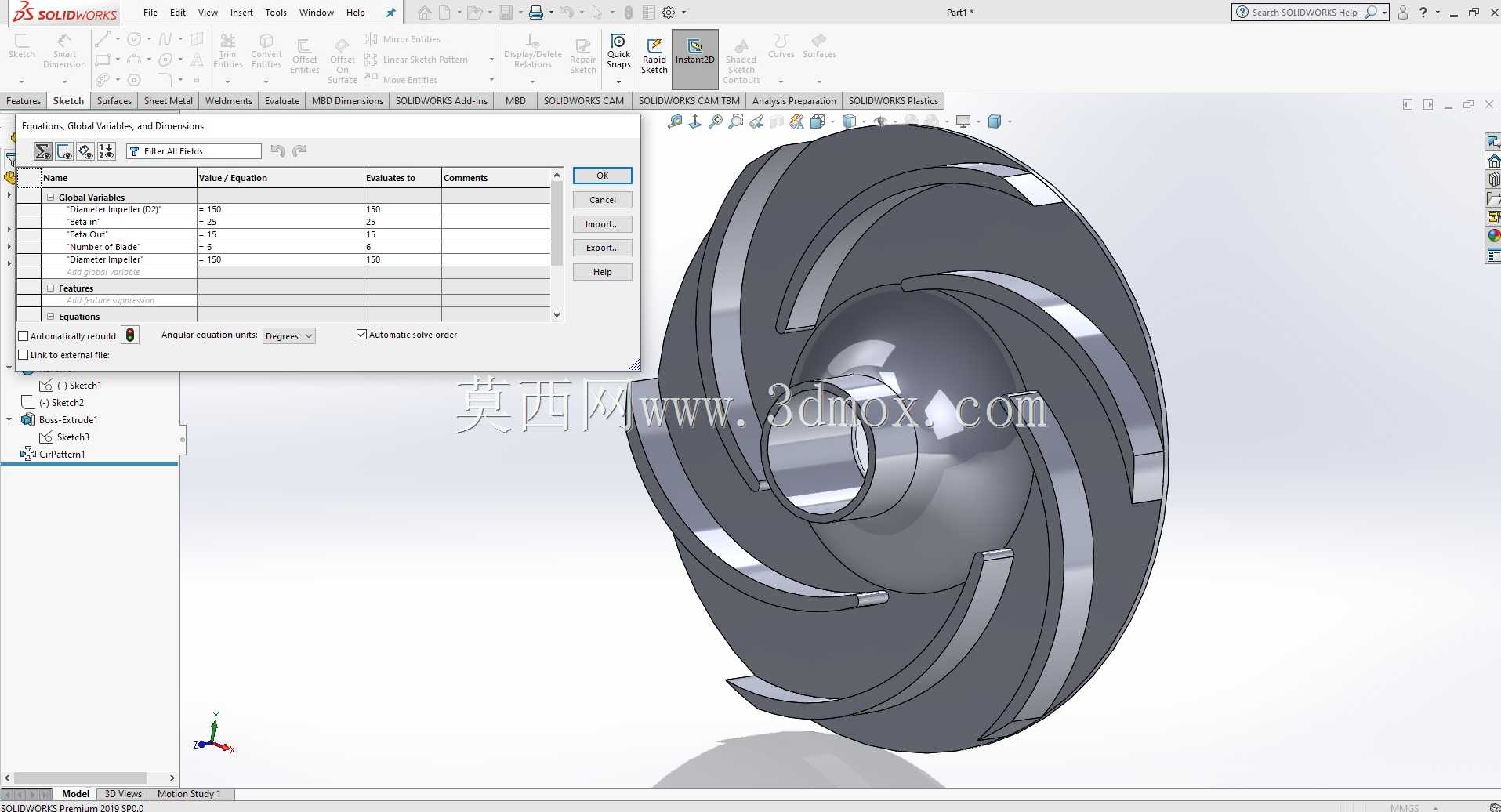

　　参数化设计是该结构的重要特点。叶轮的主要几何量，如进口直径、出口直径、叶片出口宽度、轮毂直径、轴孔尺寸、叶片包角、叶片数量、轮盘厚度和出口安放角，均可通过变量驱动。设计人员在进行泵型系列化开发时，不需要从零重建模型，只需根据水力计算结果调整参数，即可快速得到不同规格的叶轮方案。对于同一泵体，通过改变叶轮外径或出口宽度，还可以切割工况点，使性能曲线向低流量、低扬程方向移动，从而满足管路阻力变化或电机功率限制。

　　建模思路上，应先确定旋转轴线和子午流道轮廓，再建立叶片中面或压力面、吸力面曲线。叶片进口边需要与来流方向匹配，避免过度前伸或后移造成入口阻塞；出口边则应保持相对整齐，使流体以稳定角度进入蜗壳。叶片厚度沿流向可采用渐变处理，进口边较薄有利于改善吸入性能，出口和根部适当加厚可提高铸造或铣削强度。后盖板与叶片交接处应设置圆角，减少应力集中，同时降低流道内的局部涡流。若用于铸造，还需考虑拔模斜度、最小壁厚、圆角半径以及铸件清砂空间；若采用五轴加工，则可对叶片表面连续性和刀具可达性提出更高要求。

　　外形尺寸与安装边界需要与泵总体结构同步校核。叶轮外径决定与蜗壳隔舌的径向间隙，间隙过小会增加摩擦和脉动风险，间隙过大则降低效率；前侧与泵盖、吸入盖之间的轴向间隙影响回流损失；后侧与密封腔、轴套及紧固件之间需保留拆装空间。轴孔与泵轴的配合长度、键槽或锁紧方式虽然在不同方案中可能变化，但中心孔、轮毂端面和旋转轴线必须保持严格同轴。叶轮装入泵轴后，还应校核口环位置、螺母压紧面、轴向窜动量以及转子动平衡去重区域。

　　在实际工程应用中，该类叶轮不仅要满足水力性能，还要承受离心载荷、介质压力和周期性振动。高速旋转时，轮盘外缘应力较高，叶片与盖板交接处为薄弱区域；输送含颗粒介质时，叶片出口和进口边容易磨损，因此可通过加厚叶片、改变材料或增加耐磨涂层提高寿命。对于清水泵，可优先追求光滑流道和较高效率；对于污水泵或杂质泵，则应减少流道阻塞，采用更宽的通道和更少的叶片。该参数化模型为水力方案迭代、结构干涉检查、铸造工艺分析和转子装配设计提供了清晰的三维基础。
