剖视结构活塞泵内部组件装配设计

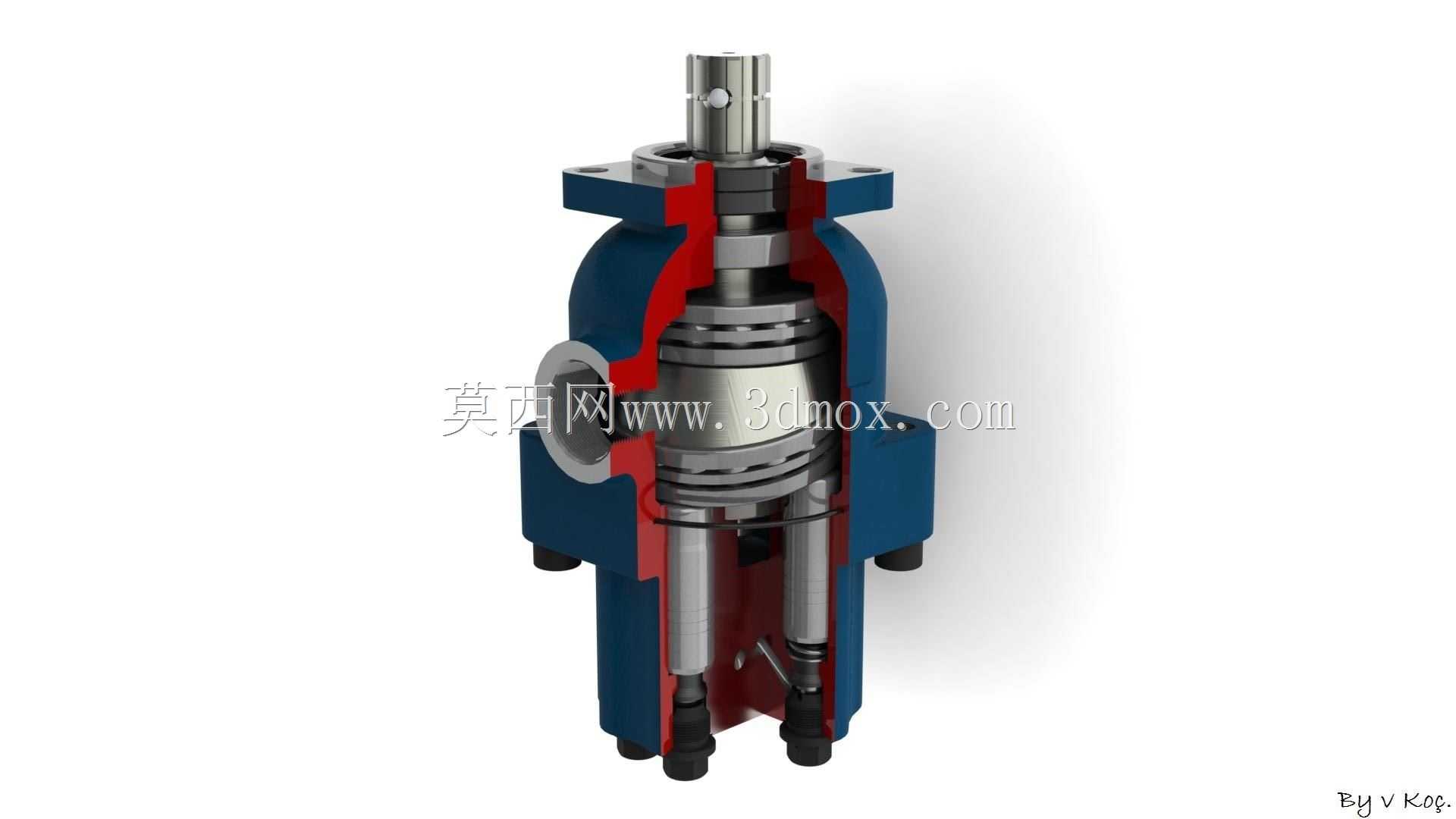

　　该活塞泵采用轴向剖视表达完整内部流道与运动副关系，建模时将缸体、柱塞、阀组、密封件及连接法兰按实际装配约束逐层搭建，可直接用于结构校核、运动干涉检查与教学演示。泵体外壳为承压腔体，侧向开设流体进出通道，顶部伸出动力输入轴，底部预留安装支脚，整体布局紧凑，适合在空间受限的液压站、润滑系统或小型流体输送工位中布置。从功能实现来看，柱塞在缸套内做往复运动时，腔室容积周期性变化，配合进出口单向阀完成吸排介质动作；模型中清晰呈现了柱塞与缸套的配合面、弹簧复位结构以及阀片启闭位置，能够直观展示容积式泵的工作原理。设计阶段重点控制了柱塞导向长度与密封段的比例，避免高压工况下出现偏磨；缸体流道转折处做圆滑过渡，减少局部湍流与压力损失。

　　外部连接边界包含顶部轴伸的键连接结构、侧向法兰的螺栓孔分布以及底部支脚的安装孔位，选型时可依据这些接口尺寸匹配电机、管路和基座。剖视建模没有省略内部细小零件，弹簧、挡圈、密封压盖均按工程比例还原，便于拆解查看装配顺序。在实际应用中，这类泵常用于机床润滑、化工助剂定量输送、液压系统加压以及试验台流体循环，其输出压力相对稳定，对介质黏度变化的适应性优于普通离心泵。结构上，外壳承担承压与定位双重作用，内部组件沿轴向同轴装配，维修时可从端部依次拆出柱塞与阀组，无需整体断开主管道。建模过程中对配合公差、运动行程和零件壁厚做了同步表达，既能作为三维装配训练素材，也能为同类泵体改型提供结构参考。安装时需保证输入轴与驱动端对中，支脚贴合面平整，侧向法兰对接处预留密封压缩量，避免运行中产生附加载荷。
