这类包胶仪表轮常见于轻载输送、检测仪器、通讯设备装配工装以及小型自动化进给机构中,承担导向、压紧、随动和摩擦输送等功能。轮体外侧采用较厚的弹性包覆层,内部设置金属或硬质骨架,并在中心区域集成轴承支承结构,使滚轮在旋转时既能保持较低的摩擦阻力,又能通过外层材料提供足够的接触摩擦力和缓冲能力。在实际设备布置中,它可以作为压料轮使用,安装在薄带、线材、薄膜或小型工件输送路径上方,通过弹性外层与工件表面接触,避免刚性金属轮直接压伤零件;也可以作为导向轮布置在侧向限位位置,对运动中的条料进行柔性纠偏。

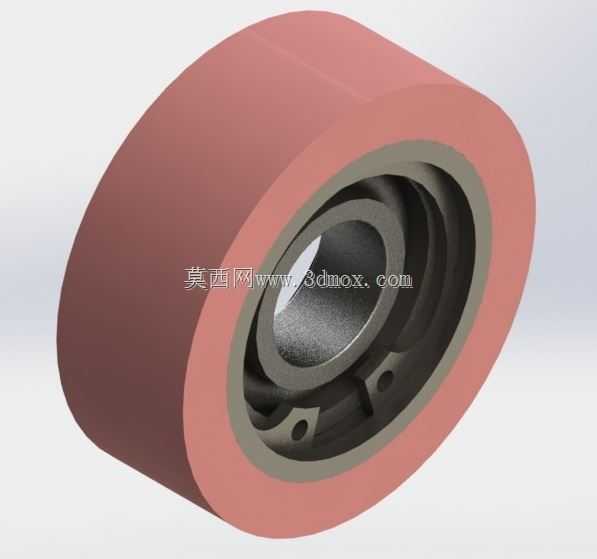

从结构功能上看,外层环形胶圈是直接参与接触的工作部分。其截面宽度较大,外径与内骨架之间保留了充足的胶层厚度,这样在承受径向压力时,接触区可以产生适度弹性变形,增大接触面积,降低局部接触应力。对于表面光洁度要求较高的仪表零件、通讯类小型壳体或包装材料,这种结构能明显减少压痕、打滑和跳动。胶圈外圆为连续圆柱面,没有齿形或沟槽,适合平面接触和平稳输送;轮缘两侧采用圆角过渡,可减少装配偏斜时对工件边缘的刮擦。

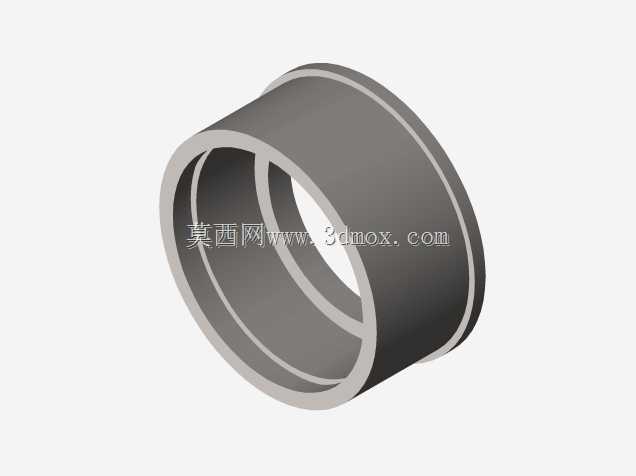

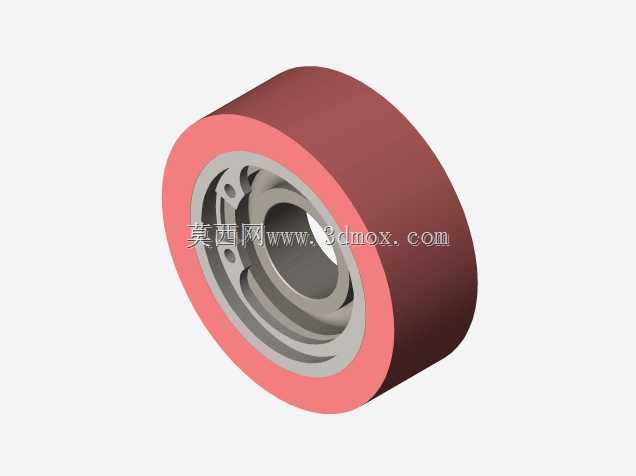

内部骨架承担承载和定位作用。骨架外侧与胶圈结合,内侧形成轴承安装腔,整体呈阶梯环形结构。轴承腔的直径、宽度和同轴度需要与所选轴承匹配,设计时通常先确定轴径、承载能力和转速范围,再反推轴承外径与轮体内部空间。骨架上设置有环形挡边,可对轴承进行轴向限位,防止滚轮在往复运动或侧向受力时发生窜动。端部可见的小孔和局部加强结构,有利于减轻轮体质量,同时在注塑、装配或固定挡圈时提供工艺空间。对于需要长期运转的场合,骨架与胶层之间应保证可靠结合,避免外层在频繁挤压和摩擦后出现松脱。
安装边界方面,该类滚轮一般通过中心轴承穿装在固定轴或销轴上,轴端由支架、卡簧或锁紧件定位。选型时需要关注外径、宽度、轴承内径、安装轴长度以及支架开档尺寸。外径决定线速度和包角关系,在相同转速下,较大的轮径可以降低接触频率并提高越过微小不平度的能力;轮宽则影响接触稳定性,过窄容易产生局部压强集中,过宽则会增加结构尺寸并可能对偏斜更敏感。中心轴线应与输送方向保持正确几何关系,作为压轮使用时,轴线需平行于被输送材料的横向方向;作为导向轮使用时,轮面应与物料侧边形成稳定接触,而不是点接触。
设计建模时,可先建立旋转主体轮廓,再对外层胶圈、内骨架和轴承腔进行分层表达。外圆面、内孔和各台阶面应保持同轴,配合面尺寸需结合轴承标准件确定。胶圈与骨架的结合面不宜做成完全光滑圆柱,实际工程中常通过台阶、沟槽或滚花增强连接可靠性。轴承腔内应预留装配间隙和润滑维护空间,端部挡边高度要满足轴承装入后的限位要求,但不能与轴承保持架或密封件发生干涉。若滚轮用于高速或连续运转场景,还需校核外层材料的耐磨性、温升以及轴承额定载荷;若用于低速压紧场景,则重点关注胶层硬度、压缩量和表面摩擦特性。
在整机布局中,这种滚轮的优势在于结构紧凑、更换方便、接触柔和。它不需要复杂传动链,多数情况下作为从动轮随物料运动,因此特别适合空间受限的仪表设备和小型生产线。支架设计应提供可调位置,以便控制压轮与基准面之间的间隙或压紧力。压力过大会增加轴承受力和胶层变形,压力过小则可能导致打滑;合理方式是让胶层产生轻微而均匀的压缩,使轮面与工件稳定贴合。通过这种外包弹性层、内藏轴承支承的组合,仪表轮能够在轻载精密输送场景中实现平稳转动、低噪声接触和可靠导向。
