四边简支方形薄板静力学仿真分析模型

　　在工程结构设计领域，四边简支方形薄板是极为常见的基础承载构件，广泛应用于设备舱体盖板、平台铺板、小型设备安装基座、电子设备防护面板等场景，这类构件的受力变形特性直接关系到整套设备的运行稳定性与结构可靠性，很多现场出现的盖板共振、局部凹陷、密封失效等问题，本质上都是前期设计阶段未准确掌握简支板在给定载荷下的应力与变形分布规律导致的。做这类构件的设计时，很多新手容易陷入两个误区，一是直接套用材料力学里的简支梁公式折算板的受力，忽略了板的双向传力特性，算出来的最大应力往往比实际值偏大很多，造成材料浪费；二是完全凭经验选板厚，要么选的过薄导致受载后变形量超过密封间隙要求，要么选的过厚增加不必要的结构重量，尤其是在航空航天、

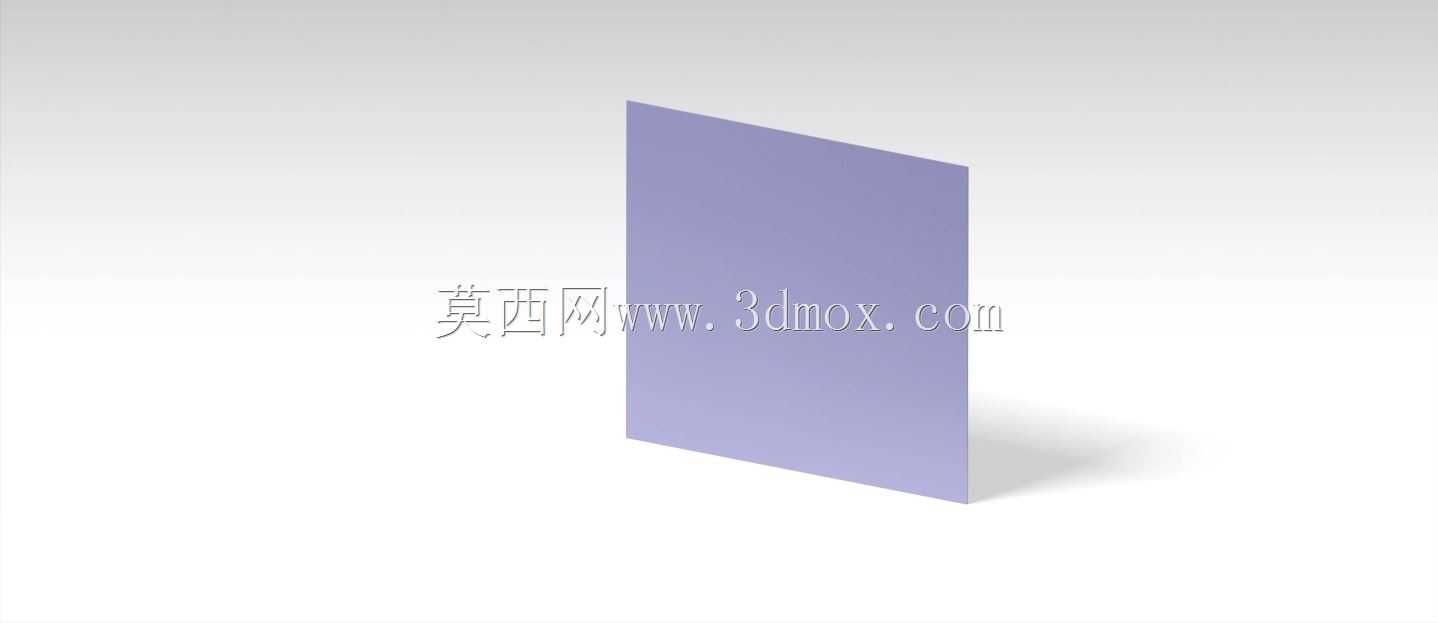

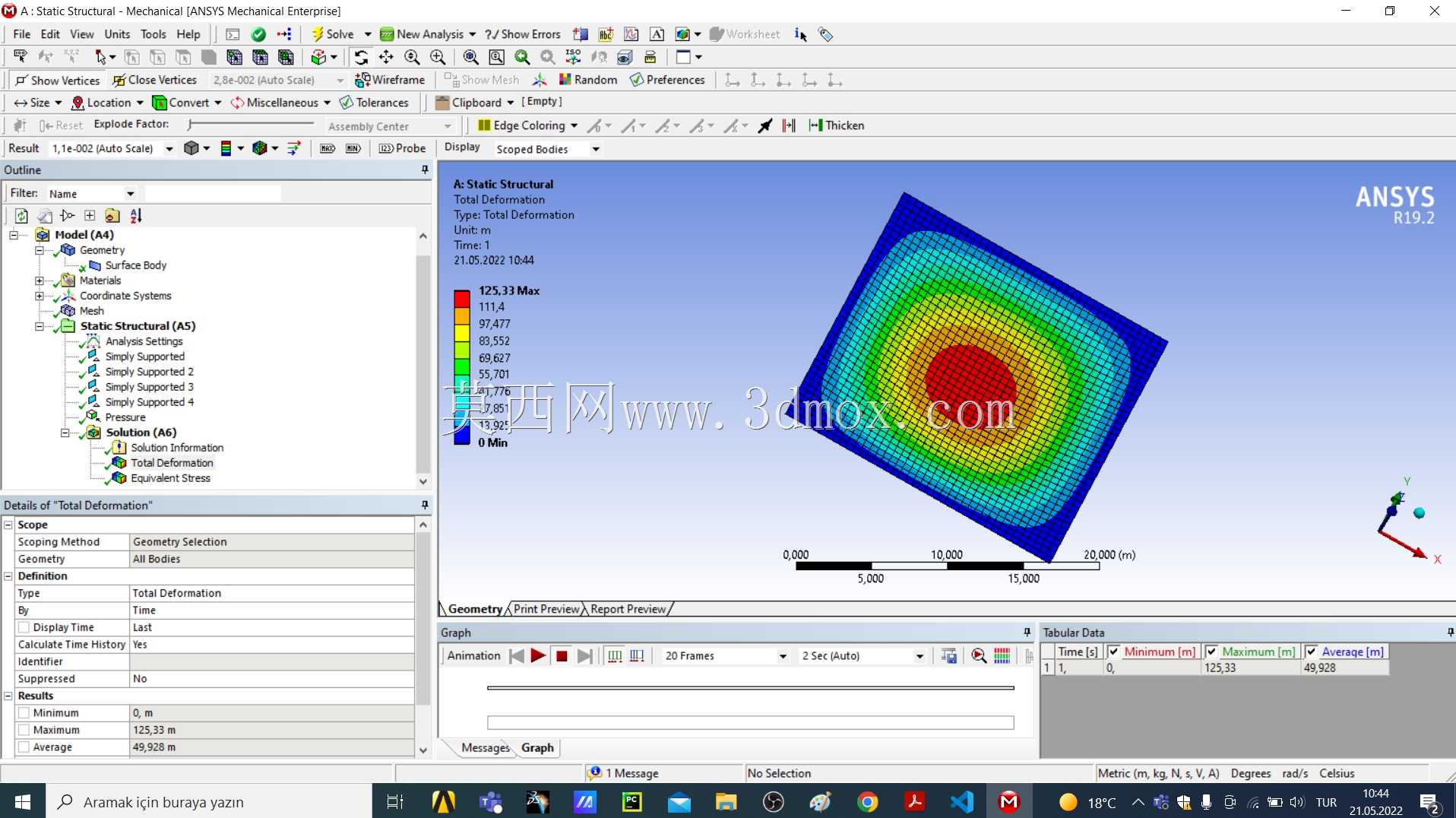

　　车载电子这类对重量控制极为严格的场景，每1mm的板厚冗余都可能带来连锁的重量超标问题。这个仿真模型完整还原了四边简支约束下的方形薄板受均布载荷的真实受力状态，建模过程中首先明确了简支约束的边界定义：板的四个侧边仅限制垂直于板面方向的位移，放开沿板平面内的转动与平动自由度，完全匹配工程实际中螺栓间隔固定、侧边搭在支撑框架上的真实安装形式，避免了固支约束带来的计算结果偏差。材料参数设置上完全对应常用的结构钢板特性，给定的杨氏模量与泊松比参数符合普通碳素结构钢的实际物理属性，载荷施加采用板面垂直方向的均布载荷形式，对应实际场景中板件承受的设备自重、积灰载荷、均匀外压等常见受力形式。从仿真结果的云图可以清晰看到，

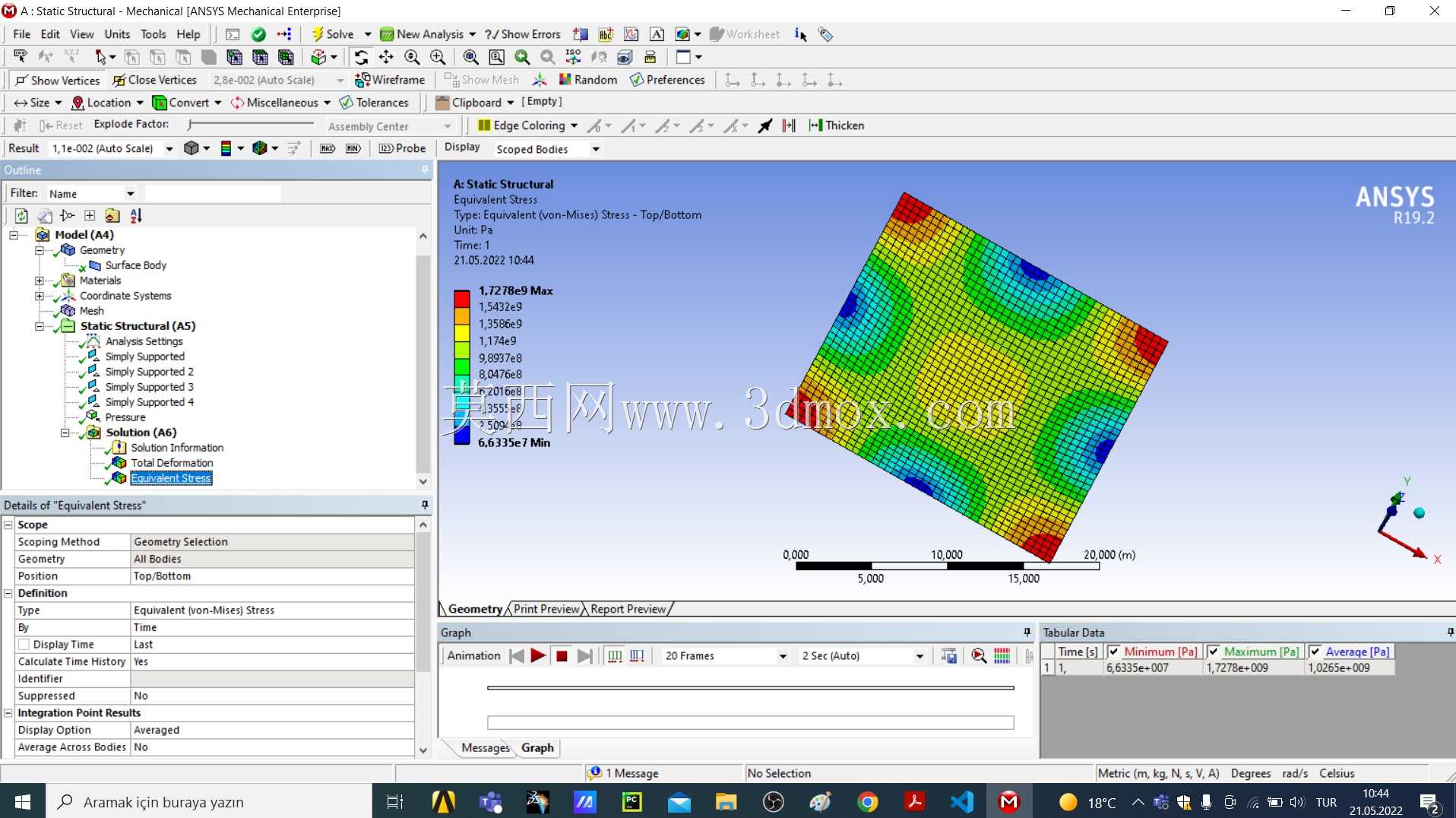

　　板的最大变形出现在几何中心位置，从中心向四个边角位置变形量呈环形梯度递减，应力分布同样呈现中心区域应力最高、向支撑边逐步降低的规律，四个边角位置存在明显的应力集中区域，这和实际工程中简支板受载后边角位置容易出现压溃、连接螺栓剪断的故障现象完全吻合。做这类板件设计时，首先要明确安装边界的约束形式，如果是侧边满焊在框架上的结构，约束形式接近固支，承载能力会比简支状态高30%左右，如果是采用卡扣、间隔螺栓连接的结构，就必须按简支约束校核强度与刚度；其次要关注最大变形量的允许值，比如用作密封盖板的简支板，最大变形量不能超过密封胶条的压缩回弹极限，否则会出现密封失效漏液、漏尘的问题，用作安装基座的简支板，

　　最大变形量要控制在安装面平面度要求的1/2以内，避免上面安装的精密设备出现安装基准偏差。很多工程师在做这类仿真时容易出现约束设置错误，比如把四个边的所有自由度全部锁死，算出来的最大应力比实际值小一半以上，按照这样的结果做结构设计，现场使用时很容易出现板件变形超差甚至断裂的问题；还有的工程师在网格划分时采用过于稀疏的网格，导致中心区域的应力计算结果偏差超过20%，无法指导实际设计，这个模型在网格划分时对中心高应力区域做了网格加密，边角应力集中位置也做了局部网格细化，计算结果收敛性好，和理论计算值的偏差控制在5%以内，可以直接作为同类型板件设计的参考模板。实际工程应用中，这类简支板的尺寸选择要匹配支撑框架的跨距，当跨距超过500mm时，单纯增加板厚的加强效率很低，往往需要在板背面增加加强筋来提升刚度，这时候就可以在这个基础模型上增加筋条特征，快速验证不同筋条布置形式下的刚度提升效果，不用从零开始搭建仿真流程，能大幅缩短前期设计的验证周期。另外要注意，当板件承受的是动态载荷时，还需要在静力学分析的基础上进一步做模态分析，避开设备的工作激振频率，防止出现共振问题，但静力学分析是所有后续动力学分析的基础，准确的静力学边界设置是得到可靠仿真结果的前提。
