紧凑型滚珠丝杠线性滑台驱动模组

　　这款滚珠丝杠线性驱动模组，是面向小型自动化设备进给场景开发的直线执行单元，核心解决小行程、中等负载工况下的精准直线位移需求，目前在桌面级非标设备、小型检测工装、实验台进给机构中有着广泛的适配空间。从实际应用场景来看，这类模组常被集成在点胶设备的Z轴升降、视觉检测设备的工件移位工位、小型装配工位的零件推送环节，也可作为教学实验平台的直线运动执行端，适配需要重复定位精度在丝级的轻载直线传动场景，相比同步带传动模组，它的进给刚性更强，反向间隙更小，适合需要频繁启停、精准对位的作业工况。

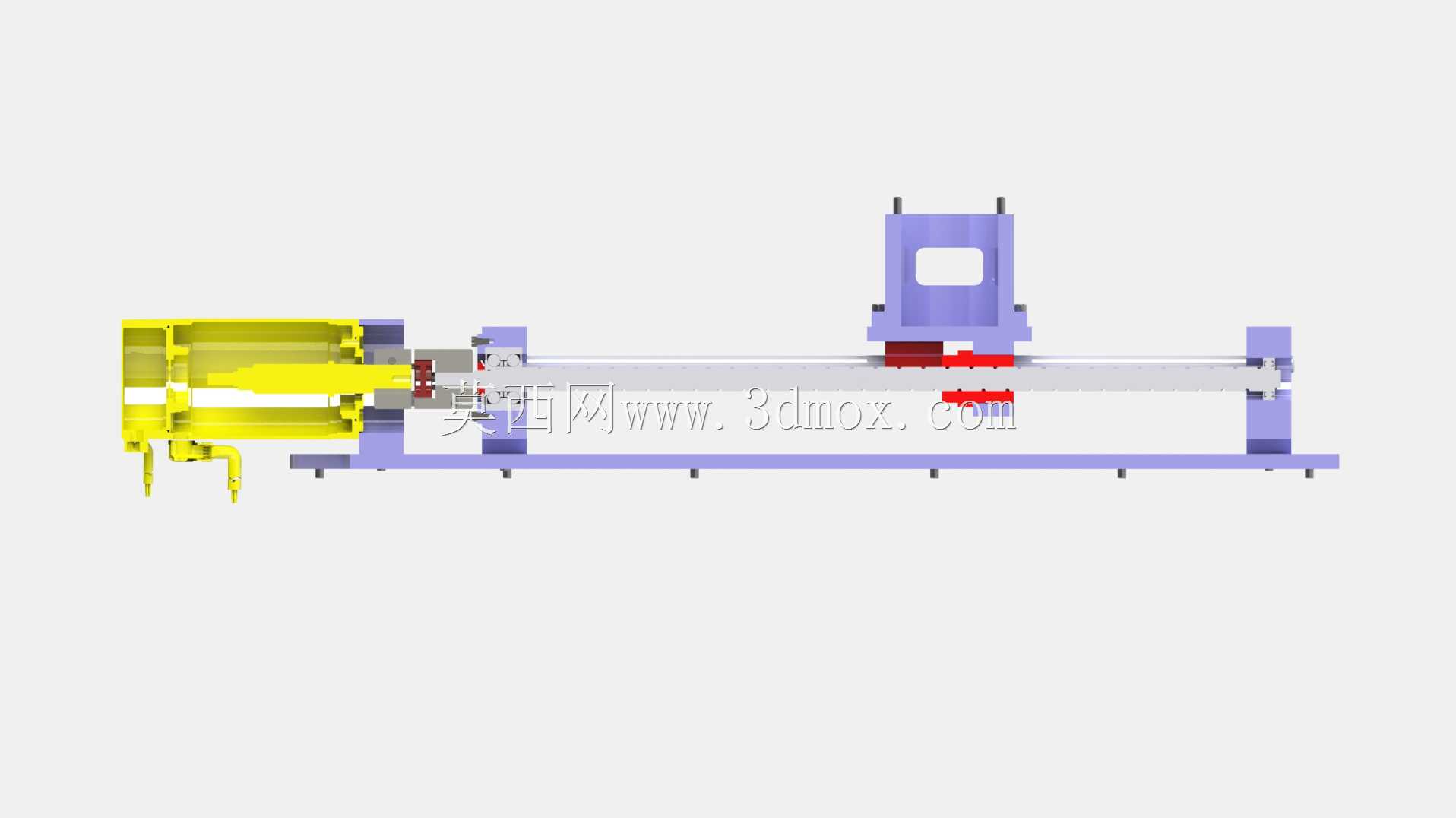

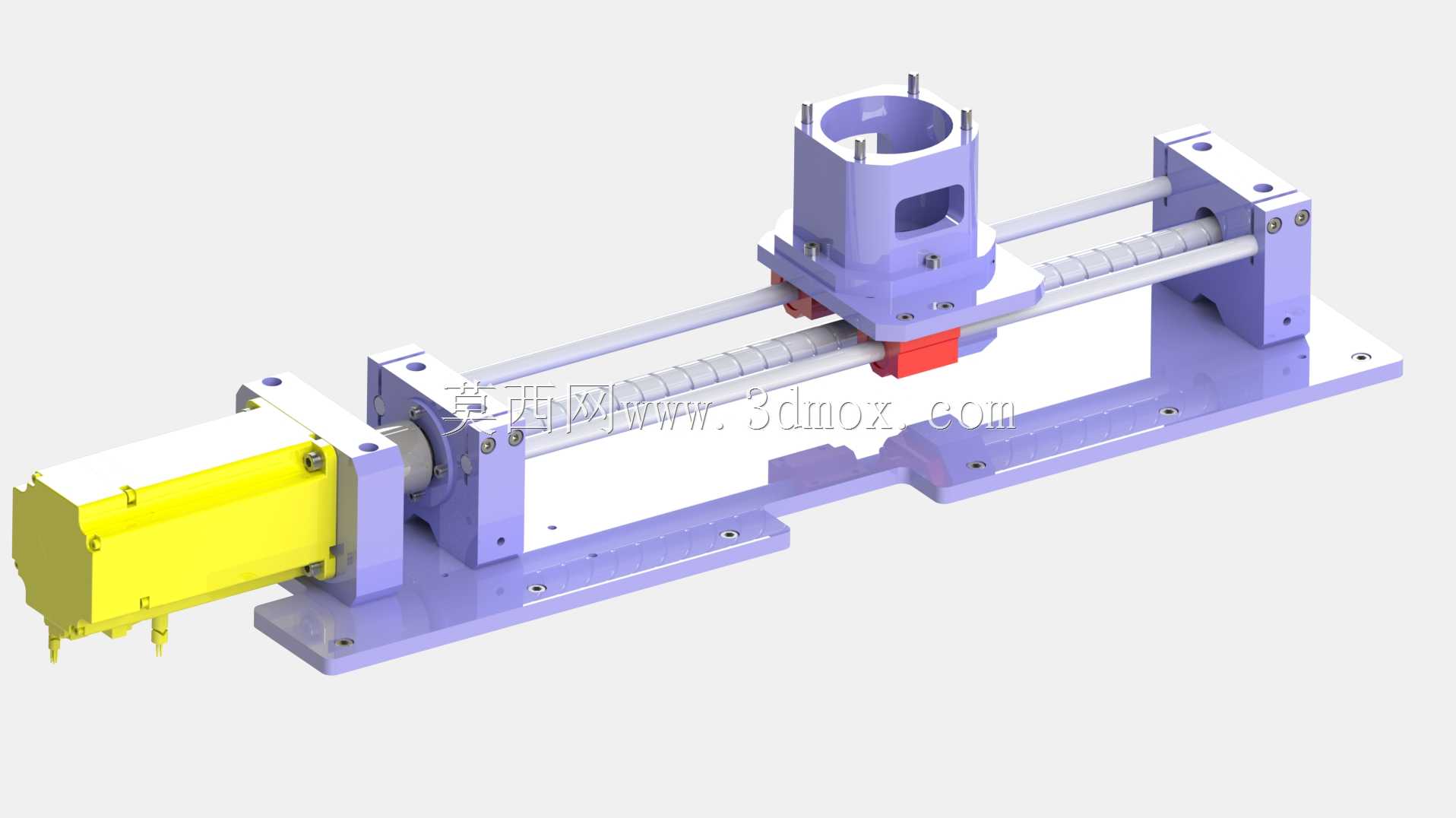

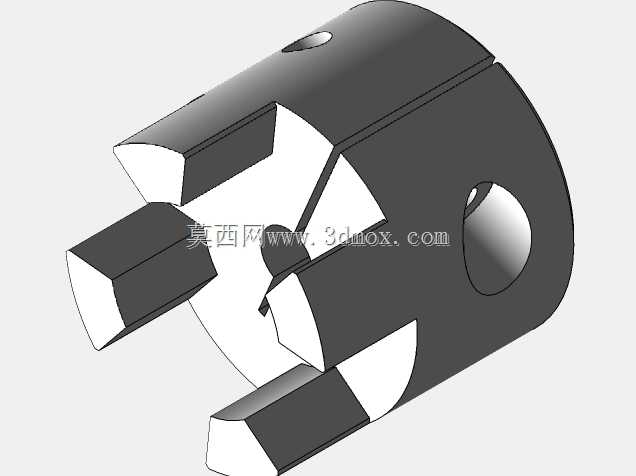

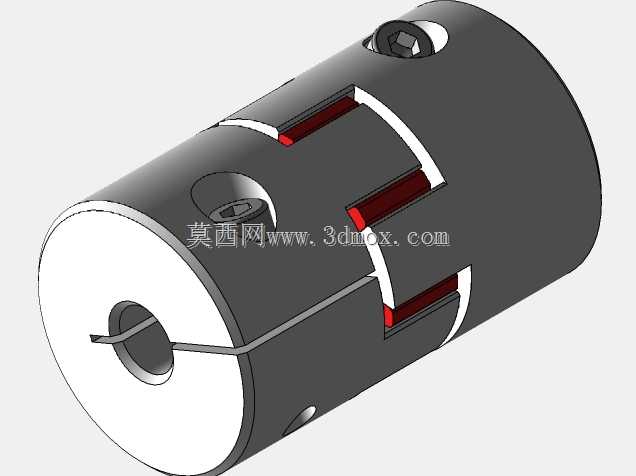

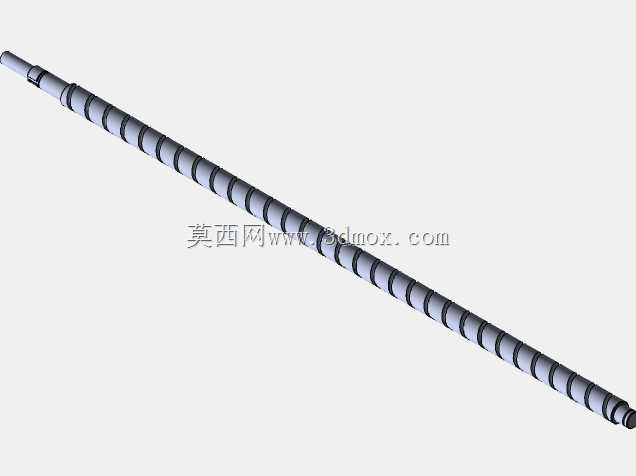

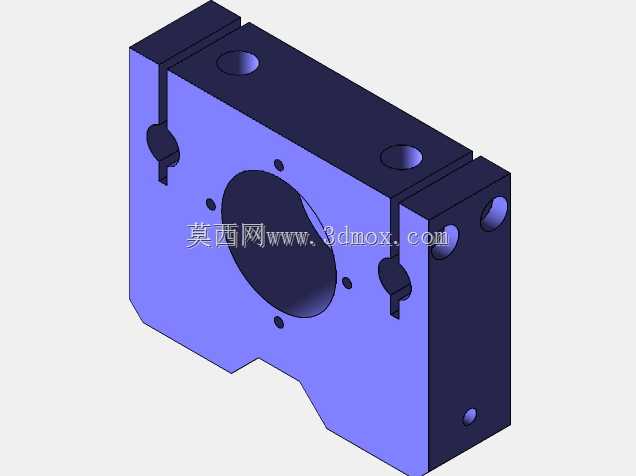

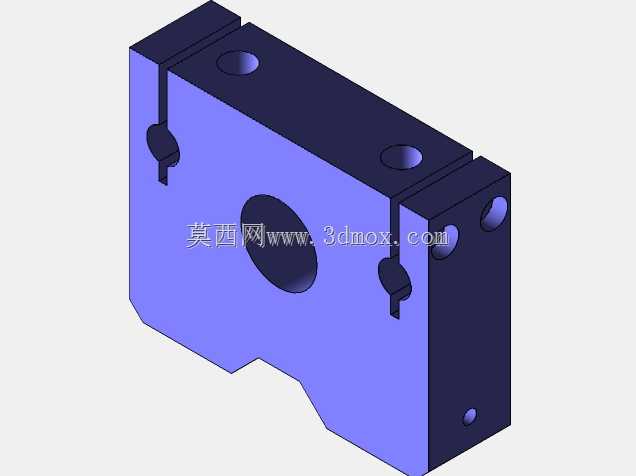

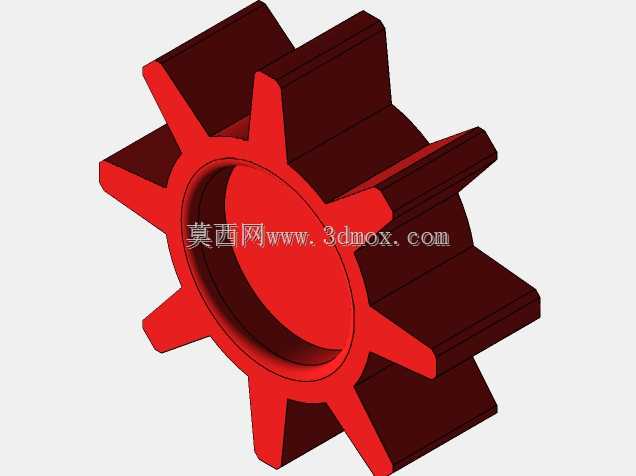

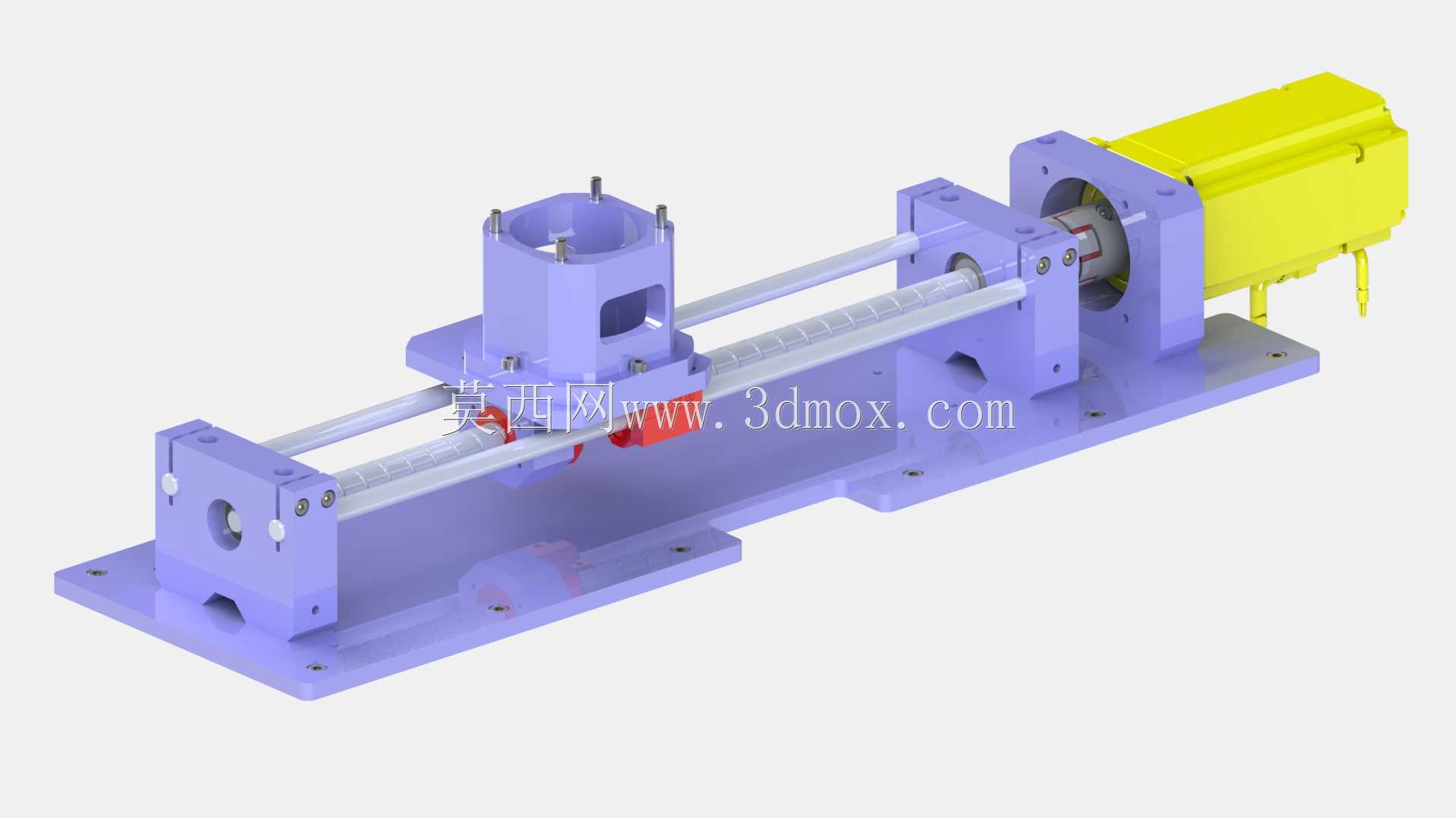

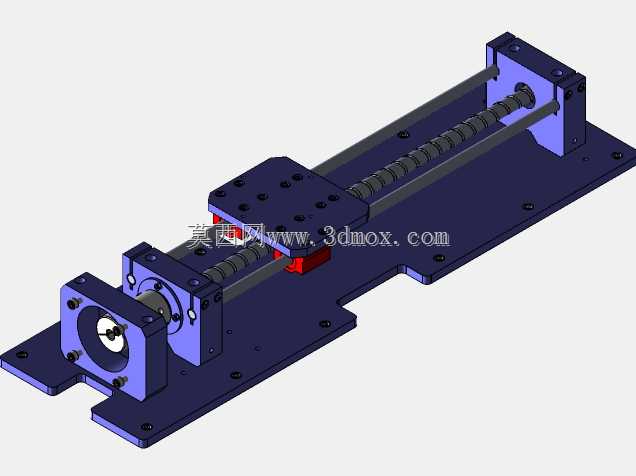

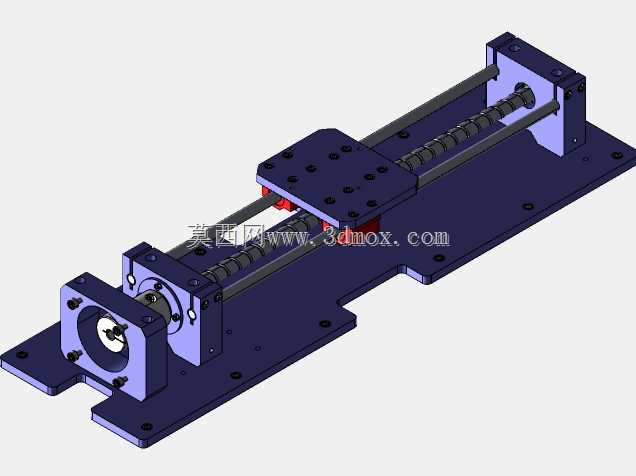

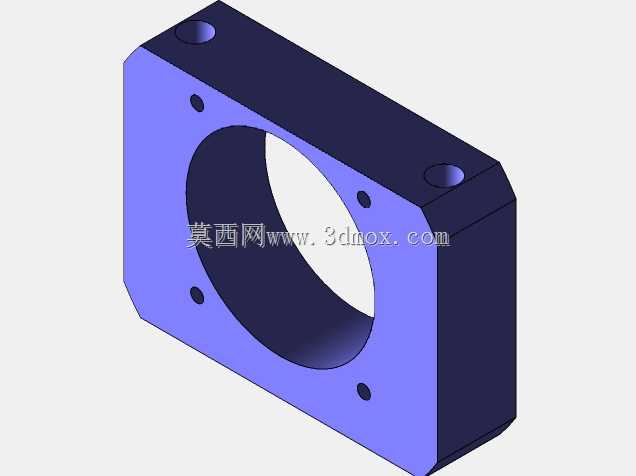

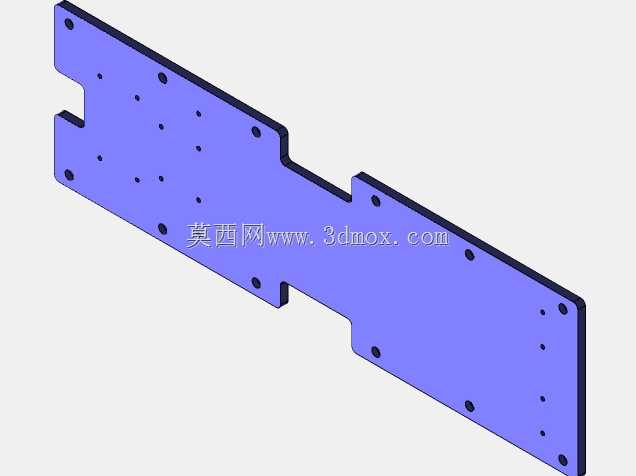

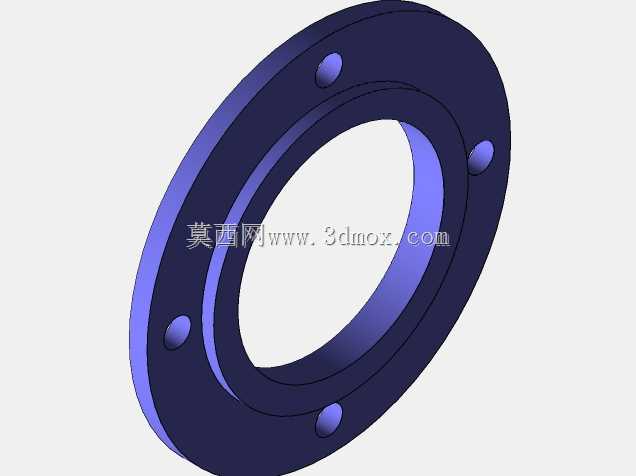

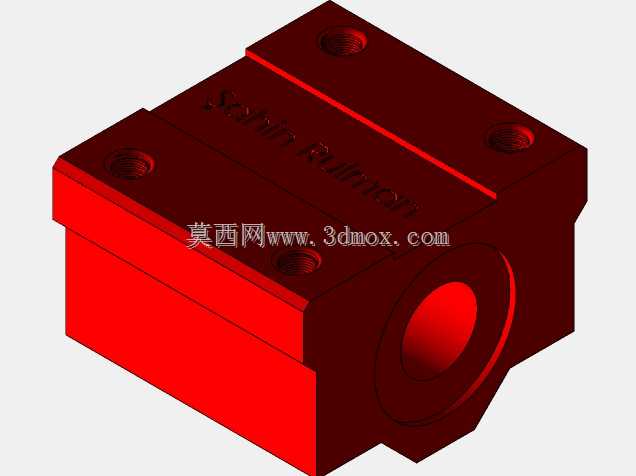

　　从结构功能特性来看，模组采用单根滚珠丝杠作为传动核心，搭配双直线导轨作为滑动导向支撑，滑台台面预留了多组标准安装螺孔，可直接搭载小型执行元件、工装夹具或者检测探头，两端的支撑座采用一体式加工结构，将丝杠轴承座、导轨安装基准集成在同一块底板上，从根源上减少了拼接结构带来的装配累积误差。丝杠端部采用标准联轴器安装位，可直接适配42、57系列步进电机或者小功率伺服电机，不需要额外加工转接法兰，降低了集成时的二次加工工作量。底板上预留的沉头安装孔，可直接将模组固定在设备台面或者铝型材框架上，安装孔位采用对称布局，支持水平、竖直或者侧装多种安装姿态，适配不同设备的布局需求。

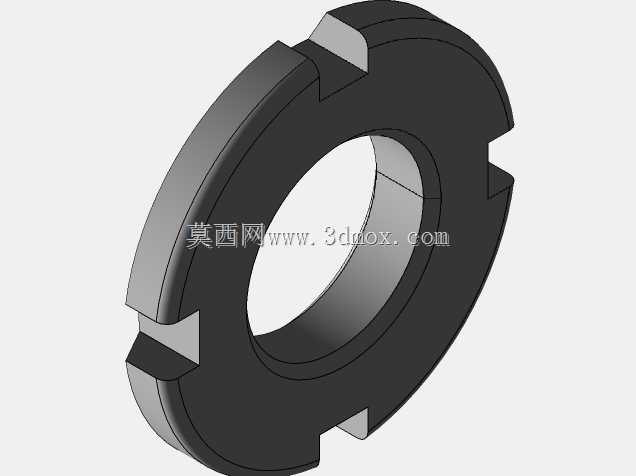

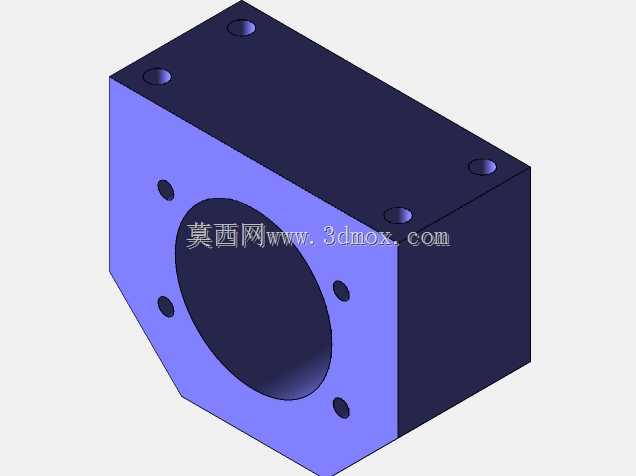

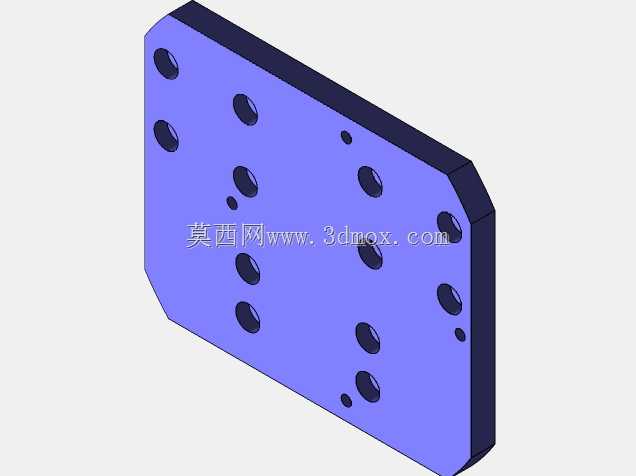

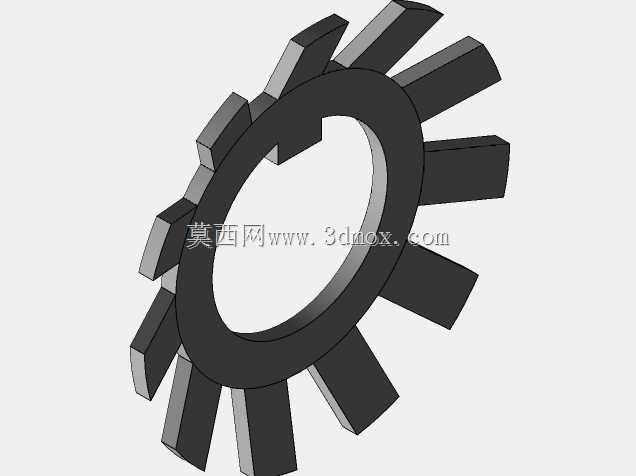

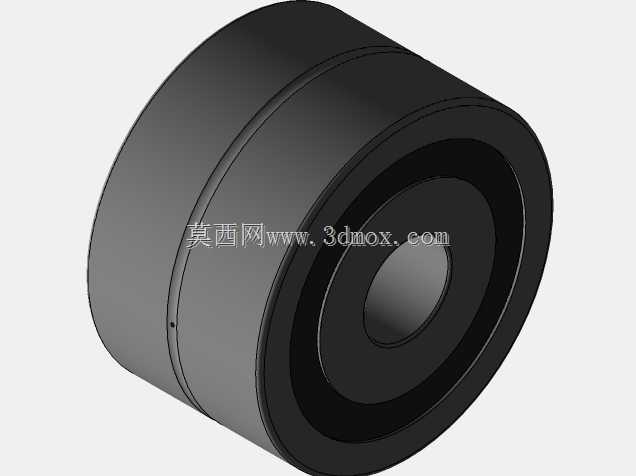

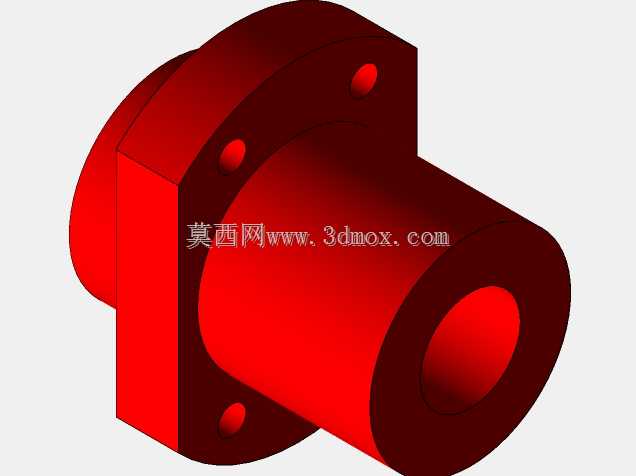

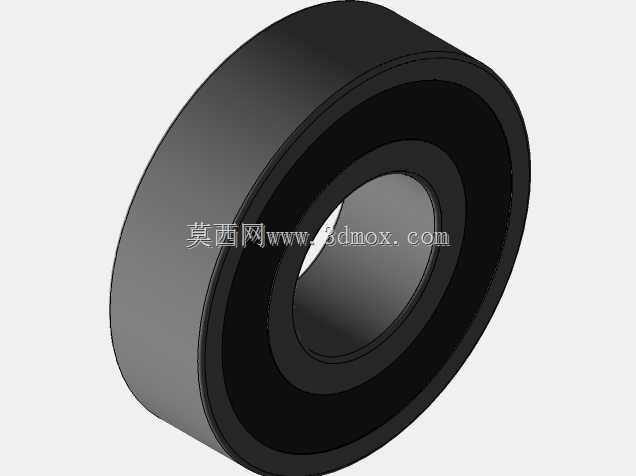

　　设计思路上，这款模组没有追求大负载长行程的通用化设计，而是聚焦小型设备的紧凑安装需求，整体结构做了极简化处理：将导轨安装面、丝杠支撑面一次性在底板上加工成型，减少了不必要的转接零件，既控制了整体重量，也提升了整体装配精度的保持性。滑台部分采用分体式锁紧结构，丝杠螺母与滑台本体通过止口定位+螺钉锁紧的方式连接，装配时可通过配磨垫片调整丝杠与导轨的平行度，降低了零件加工精度的要求，也方便后期维护时更换磨损的丝杠螺母。两端的限位块采用可拆卸结构，用户可根据实际行程需求调整限位位置，不需要额外加装外置限位支架，进一步压缩了安装所需的空间。端部的轴承采用成对安装的角接触轴承，可同时承受径向力和一定的轴向力，应对滑台搭载负载时的倾覆力矩，避免丝杠受径向力导致的磨损加快问题。

　　从安装边界尺寸来看，这款模组的底板宽度控制在120mm以内，整体高度不超过60mm，标准行程覆盖50mm到200mm区间，可满足绝大多数小型设备的进给行程需求。滑台台面的安装螺孔采用M4、M5通用规格，孔距符合小型工装的安装标准，不需要额外制作转接板即可搭载常见的小型末端执行件。安装时需要注意，固定底板的安装面平面度需要控制在0.05mm以内，避免底板受迫变形导致导轨卡滞、丝杠磨损加剧；电机安装时需要保证电机轴与丝杠轴的同轴度，同轴度误差建议控制在0.1mm以内，可通过联轴器的挠性补偿抵消少量安装误差，避免高速运转时出现振动、噪音过大的问题。日常使用中，可通过滑台端部的注油孔定期给丝杠、导轨补充润滑脂，维持传动顺畅度，延长零件使用寿命。

　　相比市面上常见的商用线性模组，这款结构的零件加工难度更低，所有结构件都可通过普通铣床、钻床完成加工，不需要特殊的定制型材，适合小批量自制设备时参考设计，用户可根据自身的负载、行程需求，调整底板长度、丝杠直径以及导轨规格，不需要重新设计整体结构框架，大幅缩短非标设备的结构设计周期。在实际选型参考时，若需要更大的负载能力，可将单导轨结构更换为双导轨布局，加宽滑台台面提升抗倾覆能力；若需要更高的进给速度，可更换大导程的滚珠丝杠，搭配更高转速的伺服电机，即可适配高速进给的工况需求，整体结构的拓展性较强，可覆盖多数轻载直线传动的设计需求。
