复古台式单筒伸缩观测望远镜结构

　　这套台式单筒望远镜结构面向桌面陈列、远距离目视观测以及复古风格装置配套场景，整体由可伸缩镜筒、前端物镜环、后端目镜段、俯仰连接座和圆形底座组成。镜筒采用多节同轴套管形式，各节之间通过金色环形箍进行限位和装饰，既保留传统海盗式望远镜的抽拉使用特征，也便于在非观测状态下缩短轴向长度，减少收纳占用空间。实际使用时，观测者可根据目标距离逐步拉出不同镜节，使物镜与目镜之间的光学间距达到合适范围；收拢后，各节筒体沿同一轴线叠合，外轮廓连续，便于放置在书架、展柜、办公桌或主题空间中作为装饰件。

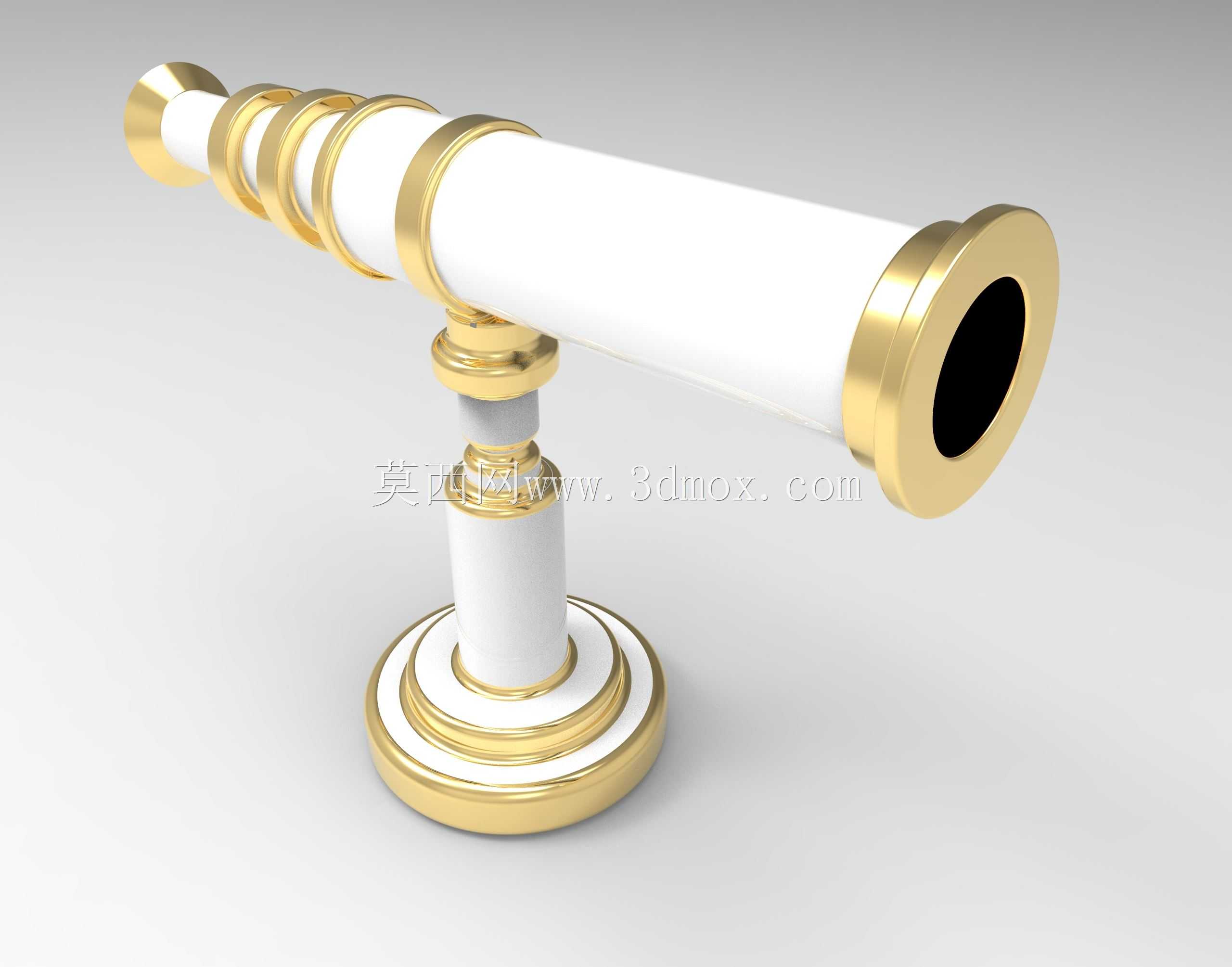

　　从结构布置看，主镜筒为长圆筒形态，白色筒身承担主要外形表达，端部和伸缩节位置使用金属质感环件强化层次。物镜端设置较宽的金色外圈，环内保留黑色通光开口，开口边界与筒身轴线严格同轴，可在建模时作为光学镜片、压圈和遮光罩的安装基准。目镜端直径相对收窄，端部同样设置环形结构，便于后续增加眼罩、目镜调节环或防滑滚花。多道环形箍不仅承担视觉分割作用，也对应伸缩筒的止口位置；工程细化时可在箍内侧设计导向面、配合台阶或阻尼槽，使镜节抽拉时保持平稳，避免径向晃动影响观测轴线。

　　支架部分采用立柱与圆盘底座组合。底座为阶梯圆盘，底部直径最大，向上通过多层圆环过渡到立柱，能够降低整机重心并提高放置稳定性。立柱为竖直圆筒，上端通过球形或短轴式连接座与镜筒中部相连，使镜筒具备俯仰角度调整能力。该连接区域在实际产品中可扩展为摩擦锁紧、螺钉压紧或齿盘定位结构：轻载装饰用途可依靠接触面摩擦保持角度，频繁观测用途则应增加锁紧旋钮，保证镜筒指向目标后不会自行下垂。底座与立柱之间设置同轴台阶，既方便装配定位，也能在加工或打印时减少大面积平面贴合带来的偏差。

　　外形尺寸方面，镜筒展开后呈细长比例，轴向长度明显大于底座直径，因此支架支撑点宜靠近镜筒重心附近，避免物镜端过重造成前倾。模型中支撑点位于镜筒中后段，符合长筒光学设备的配重习惯；若后续增加真实镜片，需要重新核算物镜、目镜和金属环的重量分布，并可在底座内部设置配重腔。安装边界上，底座底面应保持平整，圆盘外缘到立柱之间保留足够支撑半径，桌面放置时不宜在底座下方叠加高摩擦差较大的软垫；若用于固定展陈，可在底座底面增加沉孔、硅胶垫或隐藏式螺钉孔，将整机固定在木质台座、金属面板或橱窗支架上。

　　设计思路上，该结构没有采用复杂的双筒铰链和调焦手轮，而是强调单筒、抽拉、台式支撑三个核心特征。筒身直线度是建模重点，各节圆柱需共享基准轴，环形箍的端面应垂直于轴线，否则伸缩过程中容易出现卡滞或视觉错位。物镜环、目镜环和底座环采用相近的金色材质表现，与白色筒身形成稳定配色，使产品在光学仪器属性之外兼具陈设属性。对于三维结构设计人员，可在此基础上继续补充镜片腔体、内遮光纹、伸缩止位扣、俯仰锁紧轴和底座配重件；对于设备选型或展陈布置人员，则需要重点关注展开长度、底座占地直径、镜筒仰角范围以及前方物镜开口是否被支架或台面遮挡。

　　在功能特性上，伸缩镜筒兼顾光路长度调节与收纳便利性，圆形底座提供稳定支撑，中部俯仰座满足不同高度目标的观测指向。筒端厚环可以保护镜片安装区域，减少碰撞时直接接触光学面的风险；立柱与底座的阶梯造型增加接触面积，也让装配关系更清晰。若投入真实制造，筒节可采用金属车削、塑料注塑或三维打印后表面处理，环件可通过黄铜、铝合金或电镀件实现质感；若仅作为展示模型，则现有分段结构已经能够清楚表达外观比例、装配层次和运动方式，为后续工程深化提供明确的几何基础。
