原声民谣木吉他结构建模与外观造型设计

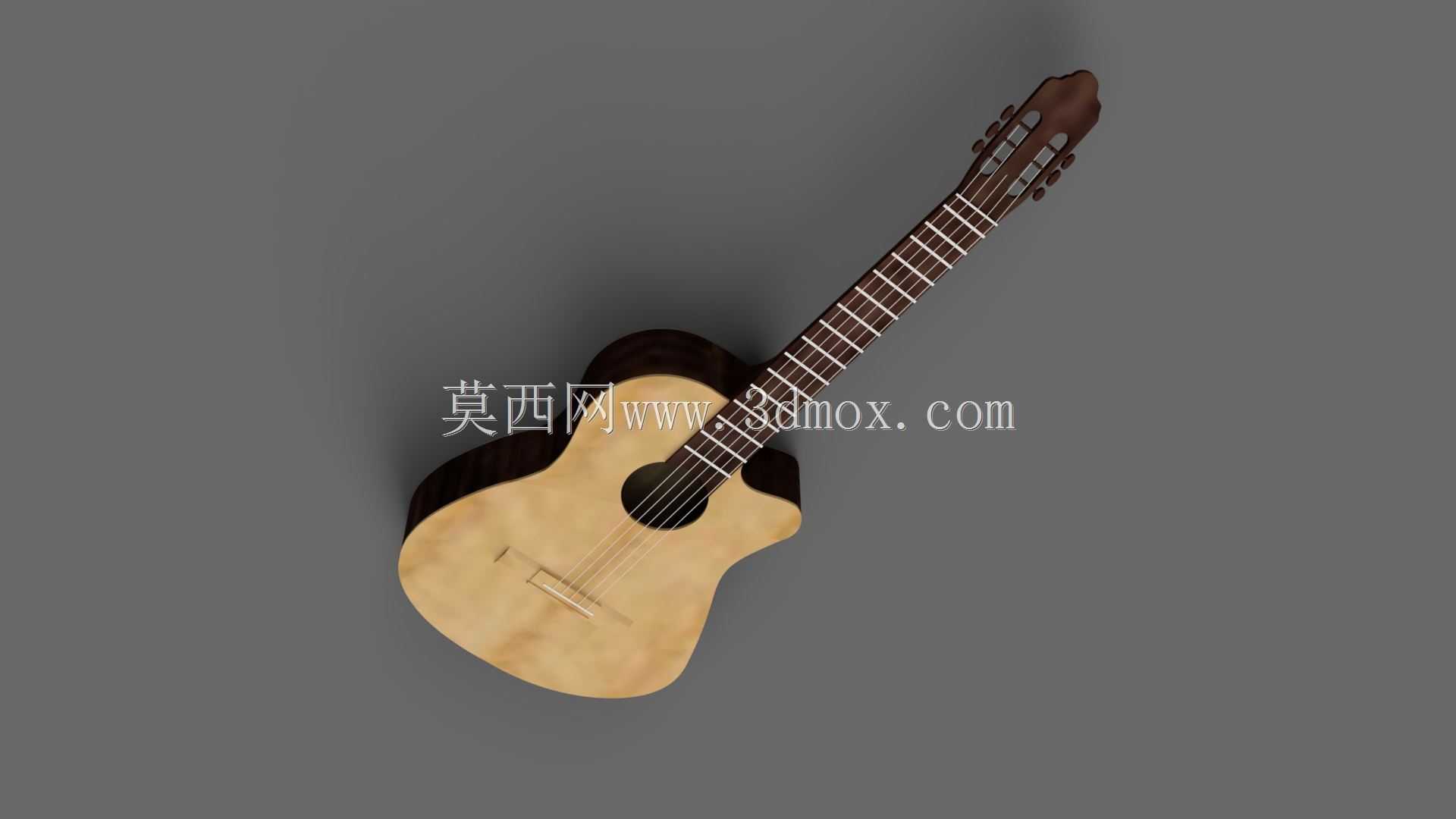

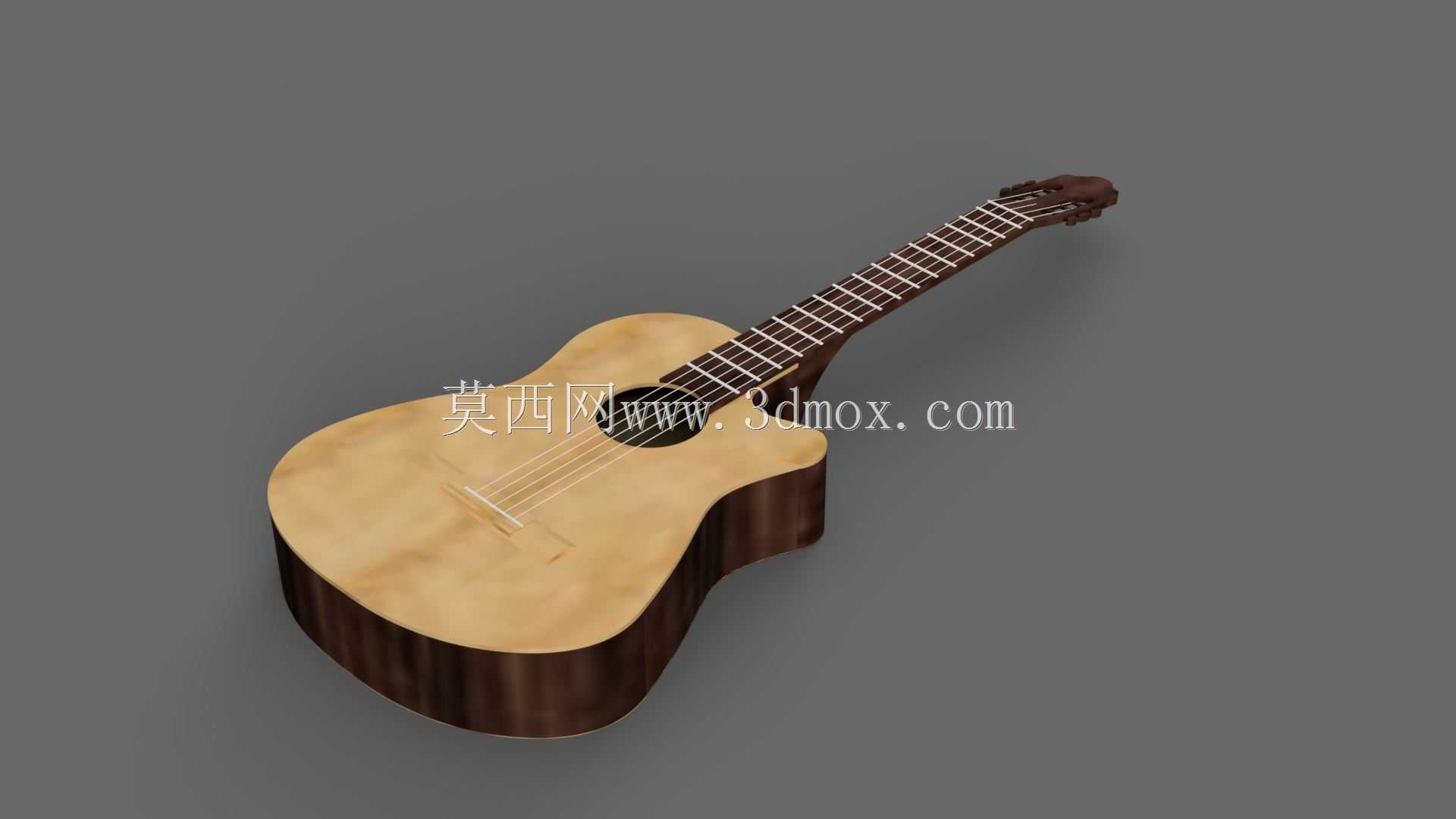

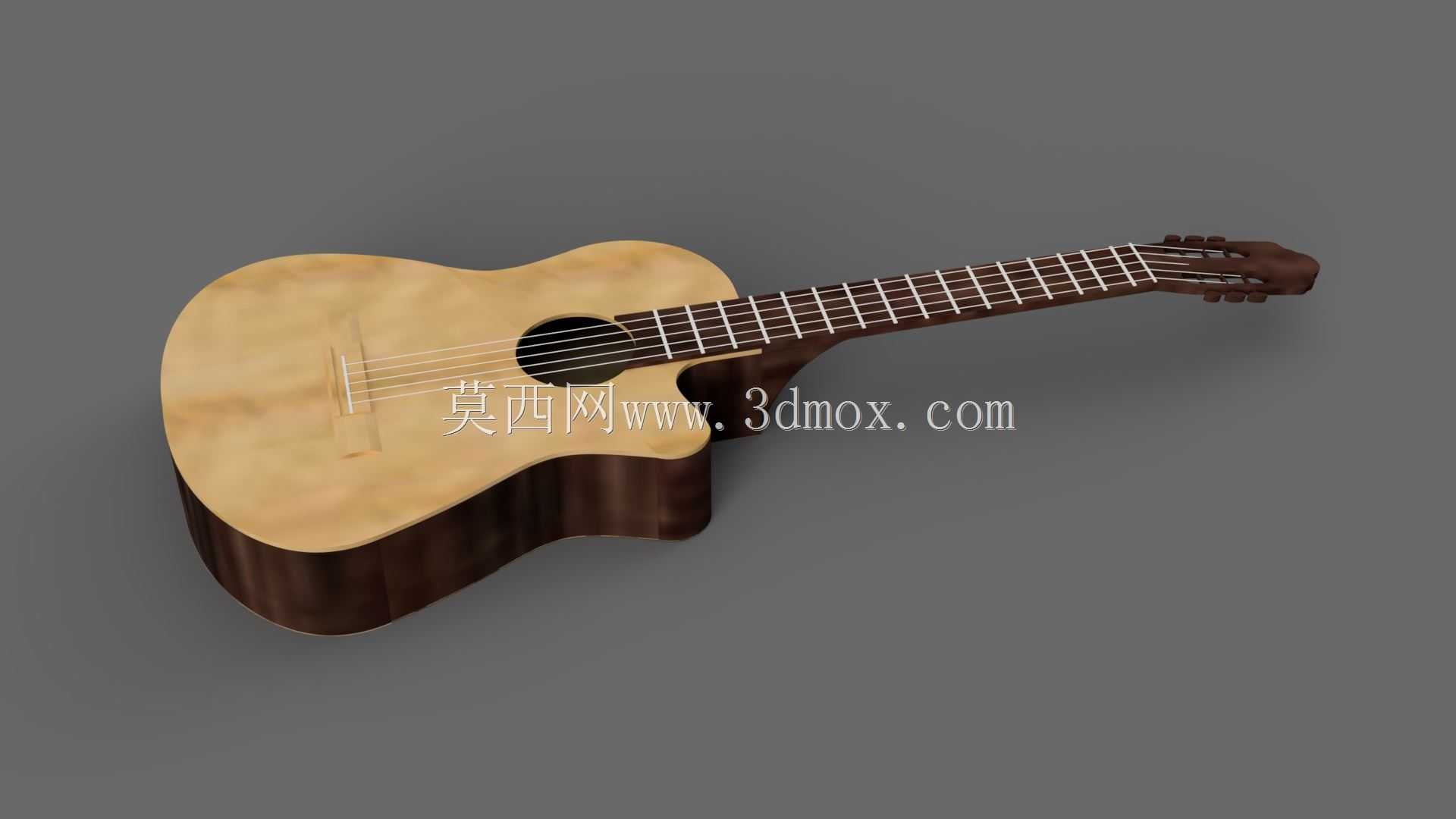

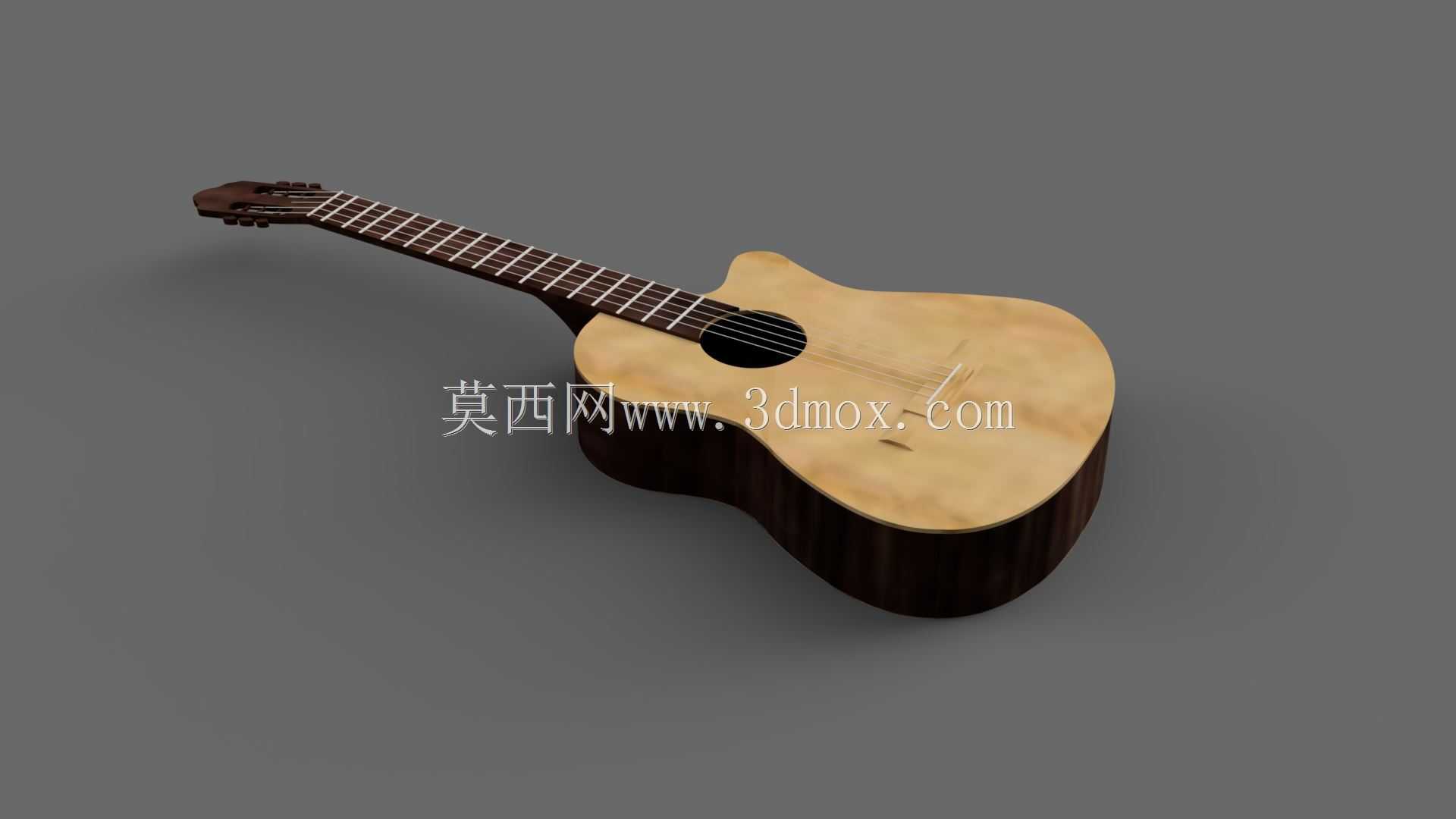

　　该三维作品围绕原声民谣木吉他展开，建模时将乐器的发声结构、握持形态、装配关系与外观曲面放在同一坐标系内处理，适合用于乐器产品结构评审、教学演示、外观方案验证以及渲染展示。吉他整体由共鸣箱体、琴颈、指板、品丝、琴头、弦钮、琴桥、弦枕、琴弦和护板等部分组成，各部件之间并非简单堆叠，而是按照真实木吉他的受力路径与声学传递逻辑进行布置。

　　从外形边界看，民谣吉他最突出的特征是腰部收窄的箱体轮廓。建模时需要先确定箱体上缘、下缘、腰部最窄位置以及上下鼓包的曲线关系，再通过对称曲面生成面板和背板。面板承担弦振动向空气辐射声音的主要作用，通常保持较薄且连续的弧面；背板则通过适度拱起提高腔体刚性，并参与低频反射。侧板连接面板与背板，形成封闭共鸣腔，其厚度方向在模型中需要保留，不能仅以单片曲面代替，否则在剖切展示或结构说明时无法体现板材弯折、包边和内腔容积。

　　琴颈与箱体的连接位置是结构设计中的重点。琴颈从琴头方向延伸至琴体接合处，指板铺设在琴颈上方，并向音孔方向延伸。指板上的品丝按照音阶间隔排列，建模时需要保证品丝横向平直、间距逐级变化，同时与指板曲面贴合。琴颈内部在真实产品中通常配置桁架杆，用于抵抗琴弦拉力造成的弯曲；在三维结构表达中，可通过细长杆状特征或剖视位置体现这一加强思路。琴颈与箱体连接处既要承受六根琴弦的长期张力，也要保证演奏者高把位按弦时手部不被箱体边缘干涉，因此接合面的角度、踵部厚度和过渡圆角都需要协调。

　　琴头位于琴颈末端，承担弦钮安装与琴弦折返导向功能。弦钮左右分布，每个弦钮由旋钮、蜗杆蜗轮或齿轮副、绕弦柱和安装垫片构成。模型中弦钮轴线应与琴头侧面保持合理垂直关系，绕弦柱位置要与琴弦走向一致，避免琴弦从琴头到弦枕出现异常折角。弦枕作为琴弦在指板起始端的支撑件，需要开出六个弦槽，槽距与指板宽度、琴桥弦距相互对应。若弦槽位置偏差，会导致琴弦在指板上的有效振动长度不一致，进而影响音准和按弦手感。

　　琴桥布置在面板下部，是琴弦振动传入面板的关键部件。琴桥上的下驹或弦钉结构负责固定琴弦末端，鞍件承担琴弦支撑。建模时应注意琴桥底面与面板弧度完全贴合，不能出现悬空或硬折边；鞍件高度决定弦距，弦距过高会增加按弦力度，过低则容易在拨弦时产生打品。琴弦从琴桥鞍件出发，经过指板上方、弦枕，再延伸到琴头绕弦柱，形成带有适当倾角的张紧路径。该路径在工程上对应持续拉力，面板、琴桥、琴颈和琴头都围绕这一受力系统进行加强。

　　音孔位于面板上部、指板末端与琴桥之间，是共鸣腔与外部空气交换的重要区域。音孔周围通常设置口轮花或加强圈，外观上起到装饰作用，结构上也能弥补开孔造成的面板强度削弱。模型中音孔不应只是平面贴图，而应体现面板厚度、孔壁边缘以及内腔可见深度。护板位于音孔下方偏拨弦区域，主要保护面板免受拨片或指甲划伤，其外形可随产品风格变化，但安装边界不能侵入琴桥固定区，也不应覆盖面板主要振动区域过多。

　　在实际应用场景中，这类模型可用于乐器制造前期的外观评审，帮助设计者检查箱体比例、琴头姿态、指板宽度和整体配色；也可用于装配说明，展示弦钮、弦钉、鞍件、品丝等细小零件的相对位置；在教学场景中，还可以通过透明或剖切方式说明琴弦振动如何通过琴桥传递到面板，并经共鸣腔和音孔形成可听声音。对于三维建模从业者而言，该作品的训练价值在于同时处理自由曲面、规则阵列、细长柔性件和多材料外观：箱体曲面要求连续光顺，品丝和弦钉具有重复阵列特征，琴弦需要沿空间路径生成，木材、金属弦、镀层旋钮之间则通过材质差异提升渲染真实感。

　　尺寸布置上，需重点控制总长度、箱体最大宽度、箱体厚度、有效弦长、指板宽度、品丝间距和琴头仰角。有效弦长决定音阶位置，指板宽度影响左右手操作空间，箱体厚度影响握持与共鸣容积，琴头仰角则关系到琴弦在弦枕处的下压角度。安装边界方面，弦钮需要在琴头两侧保留旋钮转动空间，琴桥和弦钉要避开面板内部横梁位置，颈体连接区需要有足够胶合面积，背带钉或尾部固定件则应布置在不影响侧板强度的位置。通过这些结构关系的完整表达，模型不仅呈现木吉他的外观，也能反映其作为弦鸣乐器的基本工程逻辑。
