公路自行车弯把结构三维设计

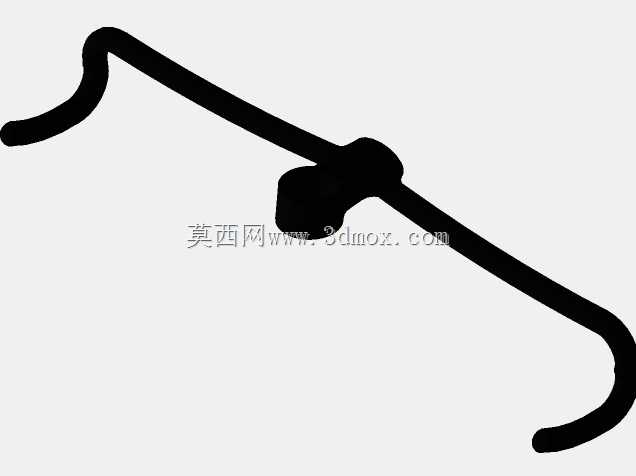

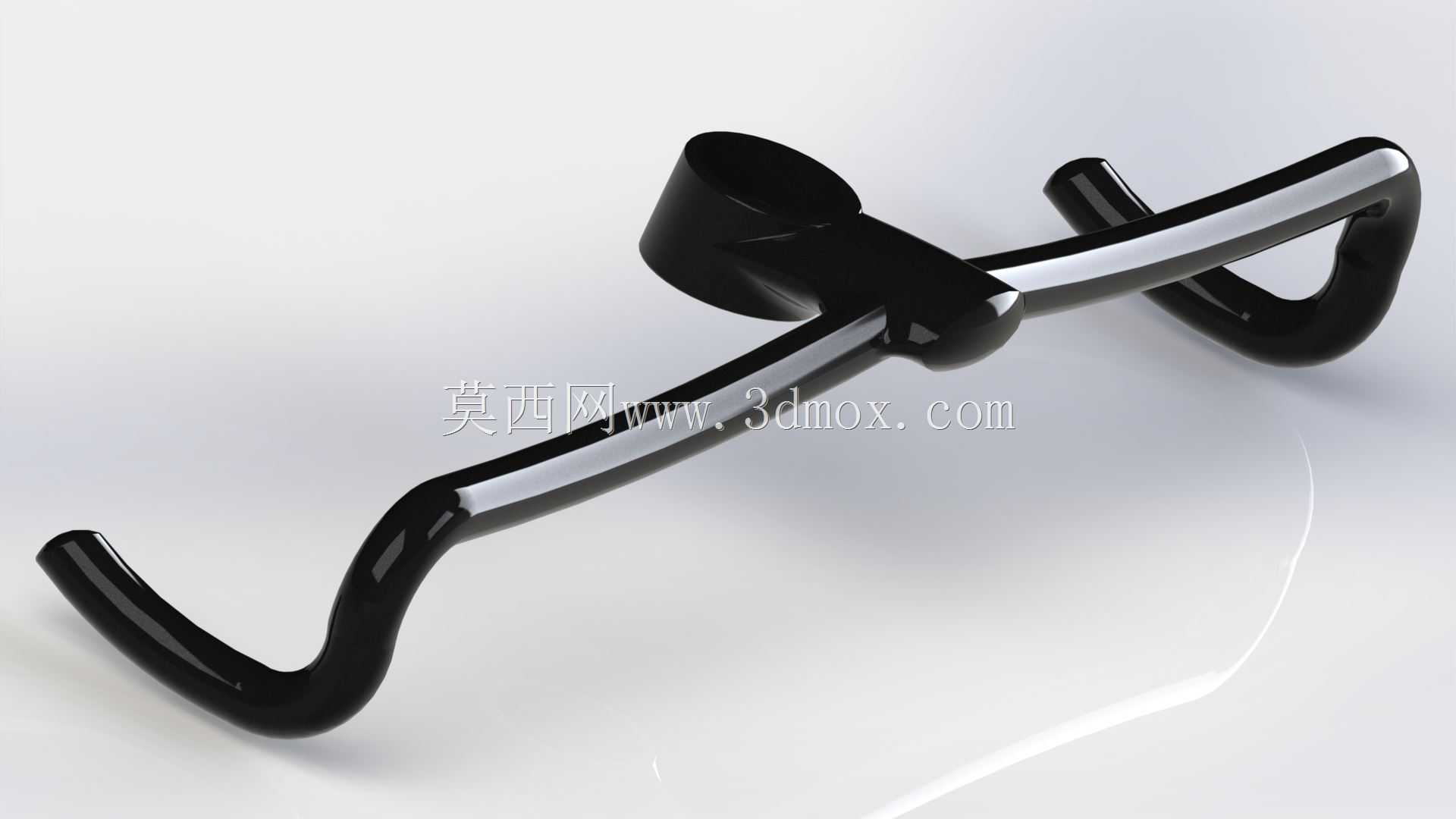

日常做骑行装备结构设计时，公路车弯把是很考验人机工程适配度的部件，这类部件的应用场景覆盖专业竞速公路车、长途耐力公路车、城市通勤弯把单车多个品类，核心用途是为骑行者提供多握姿支撑，同时承担转向操控、变速刹车组件安装载体的功能。设计之初最先要敲定的是安装边界，弯把中部的把立夹持段直径统一为31.8mm行业通用规格，夹持段长度控制在100mm到120mm区间，适配市面上绝大多数标准把立的安装尺寸，不会出现夹持过松或者装不进去的问题；弯把的总宽度通常根据骑行者肩宽做差异化设计，常规量产款覆盖380mm到440mm区间，下把位的外撇角度控制在10°到15°，Reach值（把横中心到下把位最远端的水平距离）控制在75mm到85mm，Drop值（上把位到下把位的垂直落差）控制在120mm到135mm，保证不同身高臂长的用户都能找到舒适的握持姿态。建模时先在SolidWorks里绘制三个基准面的轮廓草图，上把位的平直段要预留刹把、变速手柄的安装空间，表面做防滑纹理的安装位预留，弯管过渡段做连续的曲率放样，避免出现应力集中的折角，整个弯管的壁厚控制在2.5mm到3mm，兼顾结构强度和轻量化需求，中部夹持段做局部加厚处理，抵消把立锁紧时的夹紧应力，防止长期使用出现夹持位开裂的问题。建模过程中要反复检查曲面的G2连续性，保证弯把表面过渡顺滑，没有突兀的棱线，后续做阳极氧化或者喷塑表面处理时不会出现积漆或者上色不均的问题。功能设计上，上把位适合平路巡航时握持，姿态放松能降低风阻，下把位适合爬坡摇车或者冲刺时握持，能更好地发力同时降低身体重心提升操控稳定性，弯把末端要预留把堵安装孔，边缘做R3以上的圆角处理，避免摔车时尖锐边缘划伤骑行者。整个建模流程先做中心线的3D草图绘制，确定各个握位的空间位置，再用扫描特征做出弯把的基础实体，之后做局部的切除、倒角、加厚处理，最后添加安装位的定位特征，完成后做干涉检查，确保后续装配把立、刹把、变速组件时不会出现尺寸冲突，同时要做简单的受力仿真验证，在握把位置施加1500N的模拟冲击力，检查结构的形变和应力分布，保证部件满足骑行安全的强度要求。
