日式Katana武士刀结构三维设计

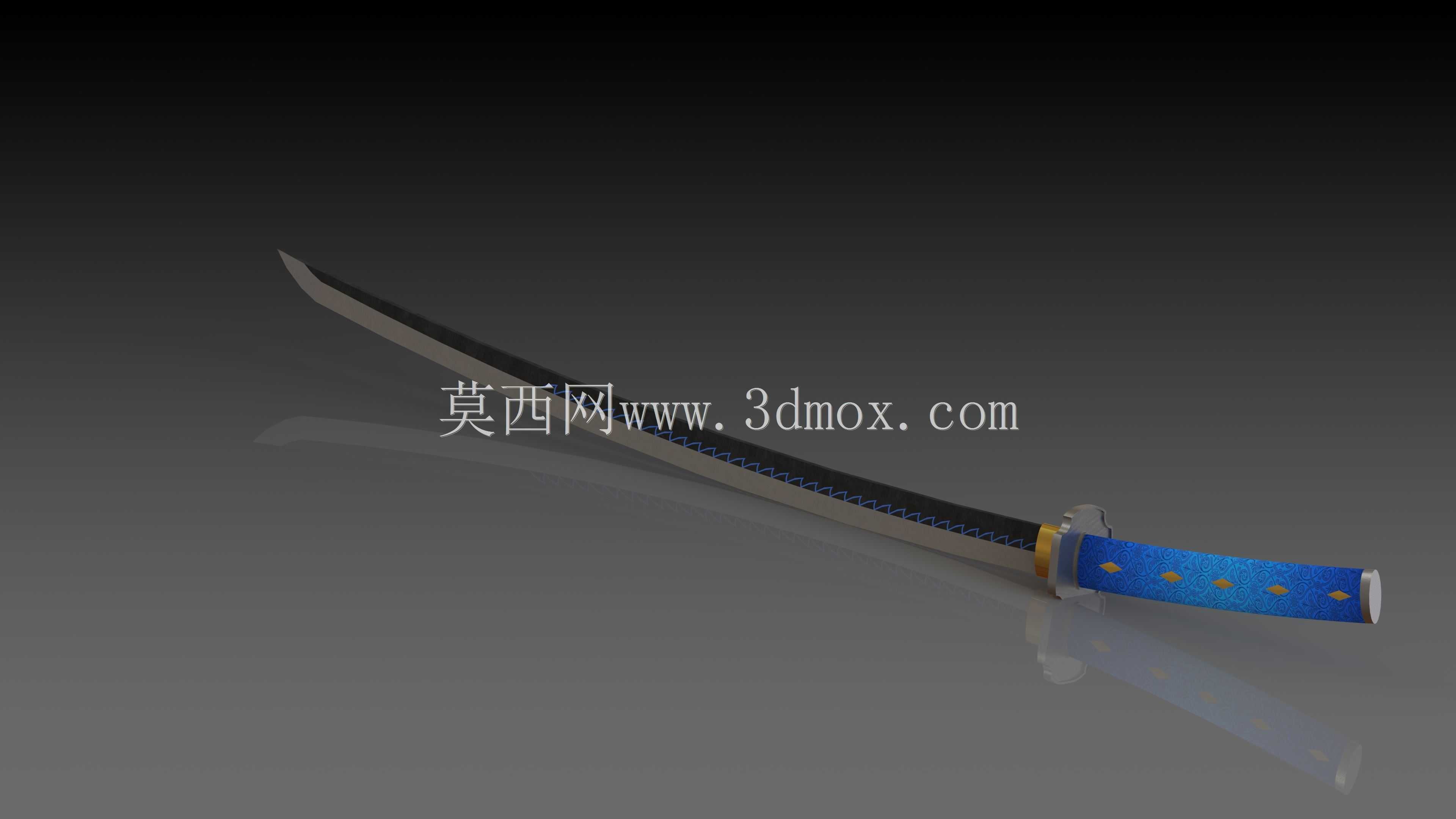

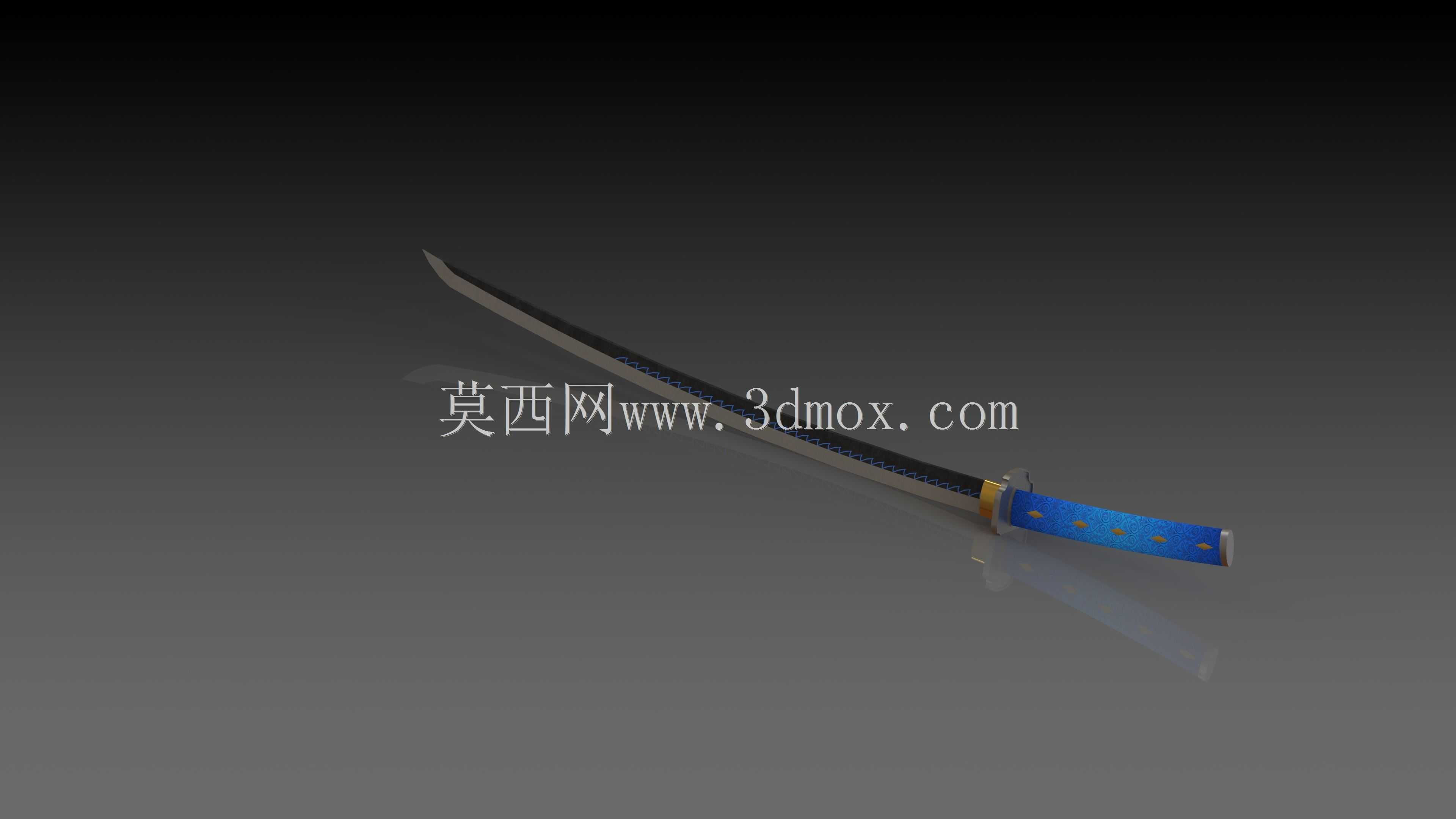

　　本次设计的武士刀结构，在建模阶段优先还原传统Katana的握持平衡与刃部线条特征，整体结构分为刀身、刀镡、柄卷、鞘体四个核心模块，各模块之间的配合间隙严格控制在0.1mm以内，避免装配后出现松动或卡滞问题。刀身部分采用渐变厚度设计，刃口区域厚度从靠近刀镡位置的6mm逐步收窄至刀尖处的0.8mm，刀背则保持均匀的4mm厚度，这种厚度分配既保证了刃部的切削性能模拟还原，也兼顾了整体结构的刚性，避免在展示或3D打印制作时出现刀身弯折变形的问题。刀身的弧度设计参考了传统武士刀的打刀曲率，曲率半径控制在1200mm左右，从刀镡位置向刀尖逐步抬升，握持时的重心落在刀镡前方3cm位置，符合传统刀剑的配重逻辑，手持时不会出现头重脚轻的握持不适感。

　　刀镡部分采用方形圆角结构，厚度为8mm，中心开设与刀茎匹配的矩形安装孔，孔位公差按照H7/g6的间隙配合标准设计，刀茎插入后可通过目钉孔实现固定，目钉孔的位置距离刀镡端面25mm，直径为4mm，既保证固定强度，也不会破坏刀茎的整体结构强度。刀柄部分长度设计为260mm，适配成年男性单手握持或双手辅助握持的尺寸需求，柄材外层的卷绕结构建模时还原了传统柄卷的缠绕纹理，每一圈缠绕的重叠宽度为5mm，纹理凹凸高度为1.2mm，既还原视觉质感，也能在实际握持时增加摩擦力，避免打滑。刀柄末端的刀首采用金属质感的包边结构，与刀镡形成视觉上的配重平衡，整体刀柄与刀身装配后，整体重量分配符合传统武士刀的配重比例。

　　鞘体部分采用与刀身弧度完全匹配的内腔设计，内腔与刀身的单边间隙为0.3mm，既保证刀身可以顺畅插入鞘内，也不会出现晃动异响。鞘体的外壁厚度均匀控制在3mm，开口位置设置加厚的鲤口结构，厚度为5mm，提升开口位置的耐磨性能，避免多次插拔后出现磨损松旷。鞘体表面的装饰结构采用分段式设计，靠近鞘口位置的装饰箍宽度为12mm，鞘末的小尻结构为圆弧收边，避免尖锐边角造成磕碰损伤。

　　从应用场景来看，该模型可用于文创产品的3D打印制作、影视道具的结构参考、冷兵器文化展示的数字素材，也可作为刀剑类产品结构设计的参考案例。建模过程中对所有配合面都做了装配干涉检查，确保各零件装配时无重叠冲突，所有圆角过渡都按照实际加工工艺要求设置，刃口位置的R角为0.2mm，既保证视觉上的锋利感，也避免3D打印时出现薄壁破损问题。外形尺寸方面，整刀装配完成后总长度为1030mm，其中刀身长度为720mm，刀柄长度260mm，鞘体长度750mm，整体最大宽度为刀镡位置的75mm，最大厚度为刀背位置的4mm，所有尺寸边界都符合常规展示类刀剑的尺寸规范，不存在超规格的结构设计。

　　设计过程中没有照搬现有量产武士刀的结构参数，而是在传统形制基础上优化了各零件的拆分逻辑，将原本需要多道传统工艺制作的结构拆分为适合三维加工、3D打印的独立零件，每个零件都设置了合理的拔模斜度，最小壁厚不小于1.2mm，满足FDM、光固化等主流3D打印工艺的制作要求，也适配数控铣削加工的工艺边界，不需要额外添加支撑结构即可完成大部分零件的加工制作。刀身表面的纹理结构采用凹凸映射的建模逻辑，纹理深度控制在0.15mm，既还原传统刀身的锻纹视觉效果，也不会因为纹理过深导致加工时出现断刀或者打印层厚不足的问题。
